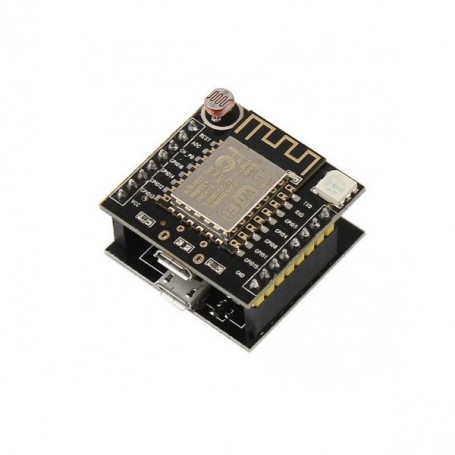

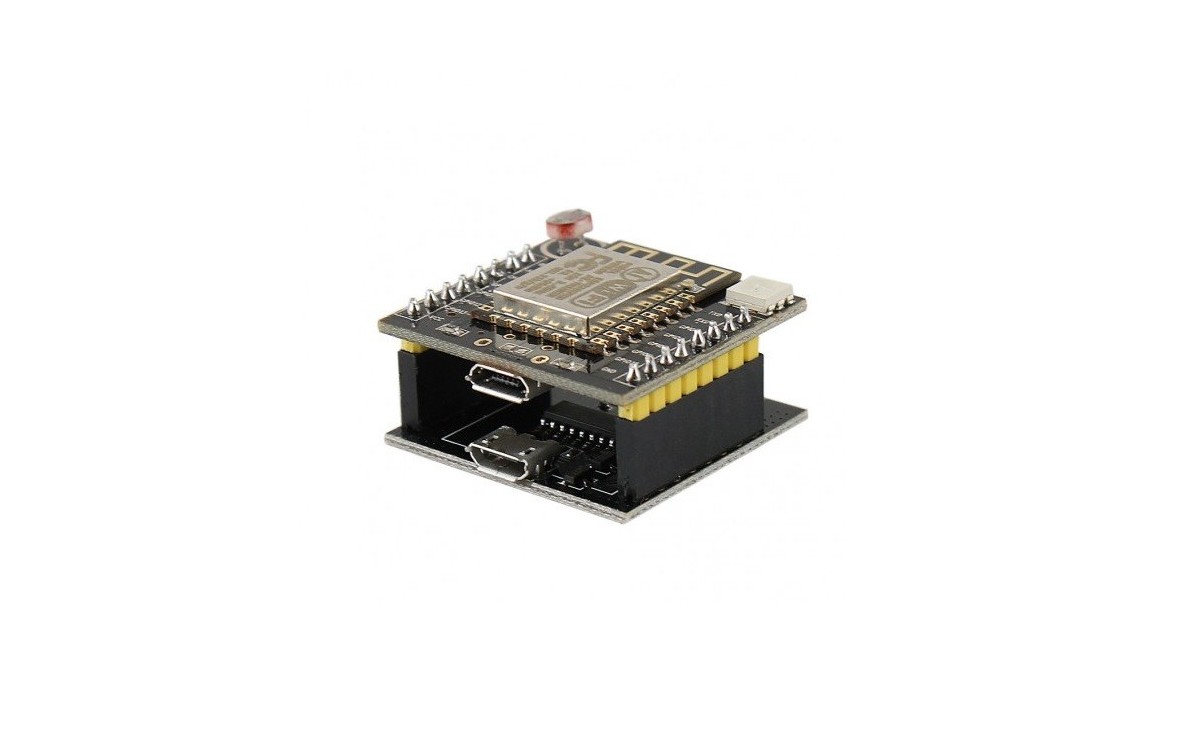

برد توسعه Witty cloud با هسته وایفای ESP8266 دارای دو پورت میکرو USB

این برد توسعه  و راه  اندازی ماژولESP8266 است که تمامی قطعات لازم برای راه اندازی بر روی برد درنظر گرفته شده است. ماژول از دو قسمت تشکیل شده که قابل جداسازی از یکدیگر هستند بر روی برد بالایی ماژول وای فای به همراه کلیه پین هایGPIO در نظر گرفته شده و در برد زیرین برد راه اندازی قرار گرفته.  همچنین در هر دو قسمت برد یک ورودیmicro usb وجود دارد کهusbبالایی بمنظور تامین تغذیه وusbپایین بمنظور دیباگ کردن و راه اندازی است. بر روی برد نیز سه کلید فشاری بمنظور power, reset and firmware upgrade، و همچنین فتوسل و یکRGB-LED وجود دارد.هدر این برد شامل دو ردیف8تایی پین هدر به منظور دسترسی به پایه هاGPIOs, VCC, GND, Reset, ADC, and UARTاست.

مشخصات

طول و عرض: 30X31 mm
وزن: 100 گرم
ولتاژ: 3.3 ولت DC
فرکانس: 2.4 GHZ
ماکزیمم ولتاژ ورودی: 5ولت
نوع خروجی: USB
تعداد پایه ها: 16 عدد
پروتکل ارتباطی: GPIOs, VCC, GND, Reset, ADC, and UART
باودریت: حداکثر115200
تراشه: ESP8266
