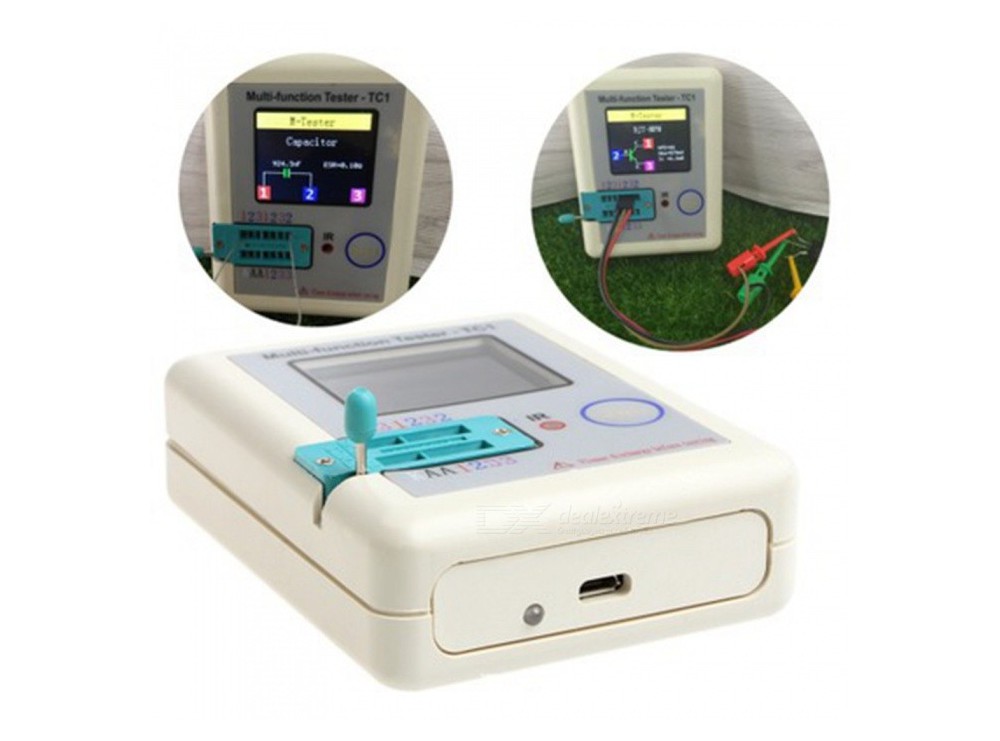

تستر قطعات الکترونیکی LCR-TC1

تستر LCR-TC1 با باتری داخلی یک ابزار چندکاره و قابل حمل برای تست و اندازه‌گیری قطعات الکترونیکی است.
این دستگاه دارای باتری داخلی قابل شارژ از طریق پورت micro USB، صفحه نمایش رنگی TFT با خوانایی بالا، و قابلیت تست انواع قطعات از جمله مقاومت‌ها، خازن‌ها، سلف‌ها، دیودها، ترانزیستورها، MOSFETها و SCRها است.
این تستر می‌تواند نوع قطعه، قطب‌ها،HFE، ولتاژ تریشولد MOSFETها را تشخیص دهد، که برای تست و عیب‌یابی مدارهای الکترونیکی، آموزش و یادگیری، و تعمیر و نگهداری قطعات ایده‌آل است.
این دستگاه به ویژه برای جفت ترانزیستور و شناسایی اجزای سطح هیبریدی مناسب بوده و بهترین LCR متر برای سازندگان خلاق ولی آماتور است.

ویژگی

قابلیت اندازه گیری مقاومت های مختلف
اندازه‌گیری خازن‌ها با دقت بالا

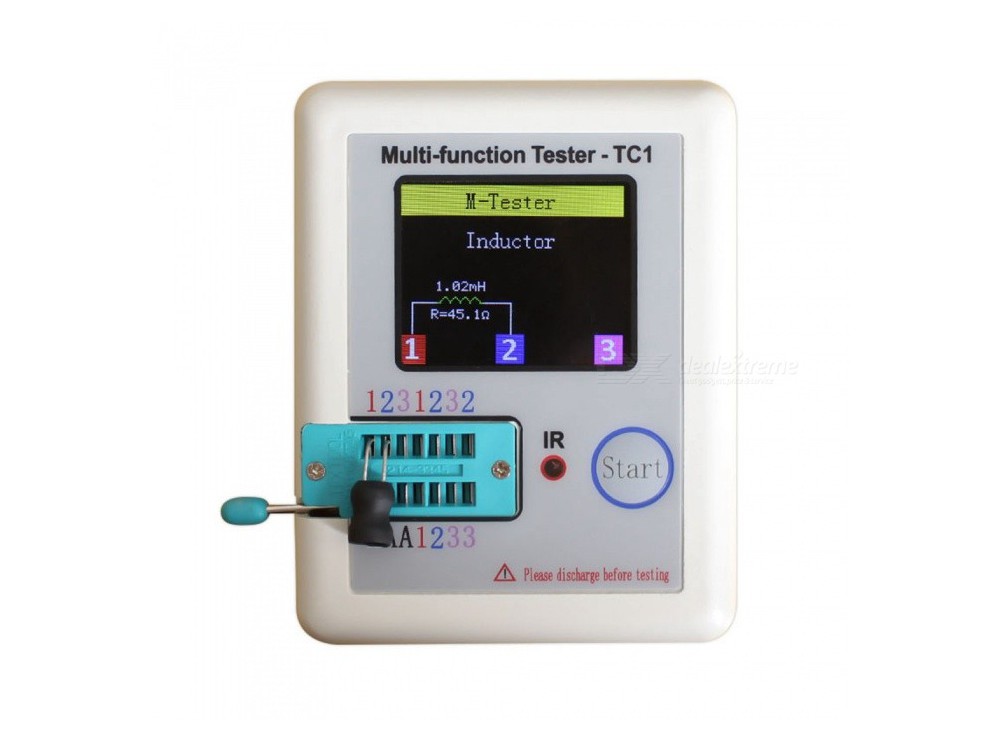

قابلیت اندازه‌گیری سلف‌ها
شناسایی نوع ترانزیستور(NPN ،PNP،MOSFET،JFET)
شناسایی دیودها و نمایش ولتاژ بایاس مستقیم

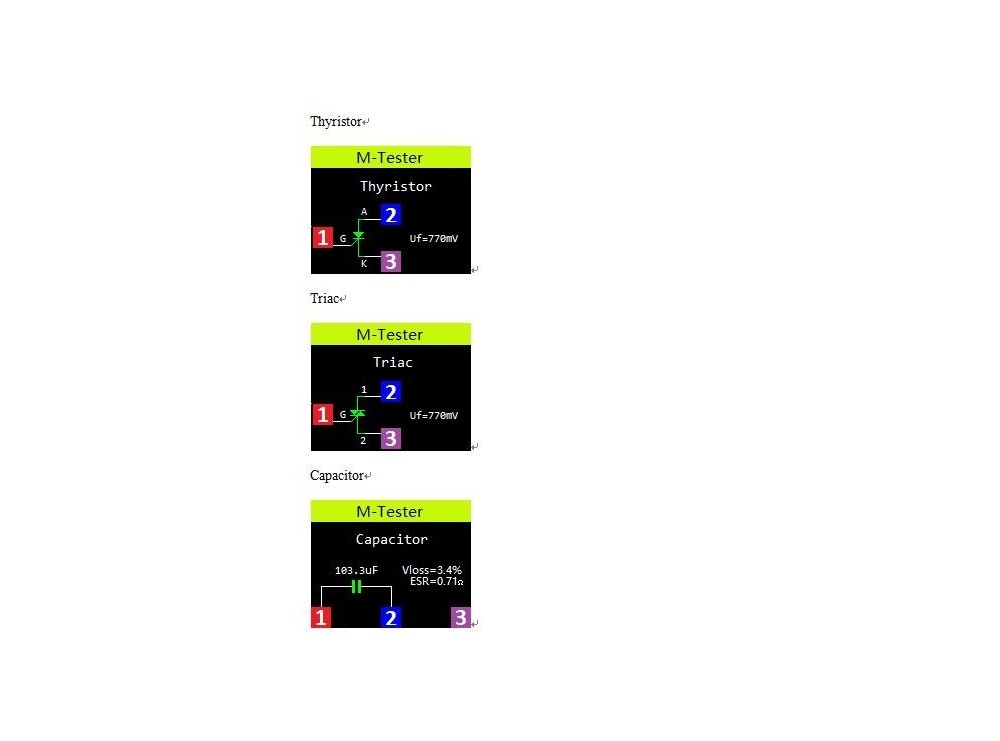

شناسایی این قطعات و نمایش پارامترهای آنها
تشخیص پایه‌های قطعات مانند ترانزیستورها، دیودها
نمایشگر LCD رنگی
دارای باتری داخلی

نحوه استفاده

1. اتصال قطعه: قطعه ای که قصد تست آن را دارید به پین های ورودی دستگاه متصل کنید.
2. روشن کردن دستگاه: دستگاه را روشن کرده و منتظر بمانید تا به صورت خودکار نوع قطعه را تشخیص دهد.
3. خواندن نتایج: نتایج اندازه گیری بر روی صفحه نمایش دستگاه نمایش داده می شود.

نکته: حتما قبل از وصل کردن خازن به تستر، خازن را دشارژ کنید.

Specifications

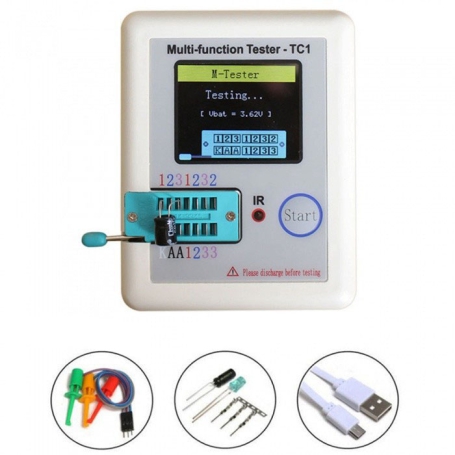

160×128 TFT display
Multi function key
Transistor test area
Zener Diode test area
 IR receiver window
 Micro USB Interface
Internal rechargeable battery

Features

TC-V2.12k is a TFT graphic display Multifunction Tester.
Transistor Tester
Automatic detection of zener diode  0.01-30V
Self test with automatic calibration

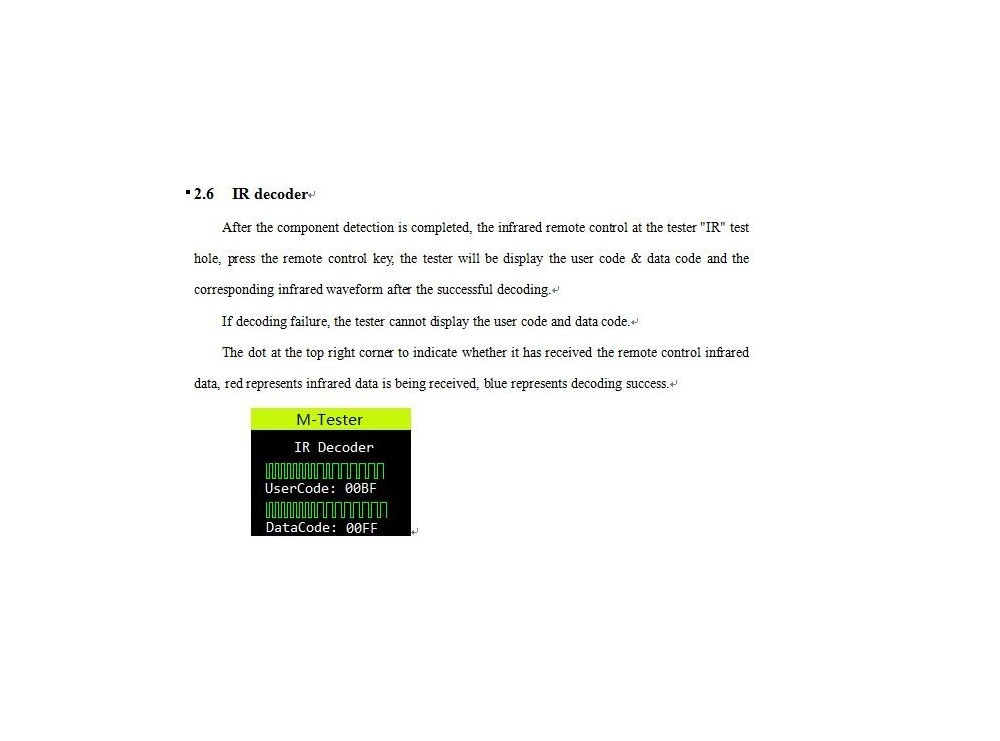

IR decoder

Support Hitachi IR coding
IR waveform display
Infrared receiving instruction

Other

Measurement results using TFT graphic display(160×128)
One key operation
Auto Power Off(Timeout Settable)
Li-ion Battery voltage detection – 160×128 TFT display

– Multi function key
 – Transistor test area
– Zener Diode test area
 – IR receiver window


Operating Instructions
Key operational definitionsMulti-function key has two actions:
Short press: Press the key and not less than 10 ms, release key within 1.5 seconds
Long press: Press the key more than 1.5 seconds

Power onIn the power off state, short press the multifunction key, the tester is turned on and automatically measured.
Power on & measurement interface
