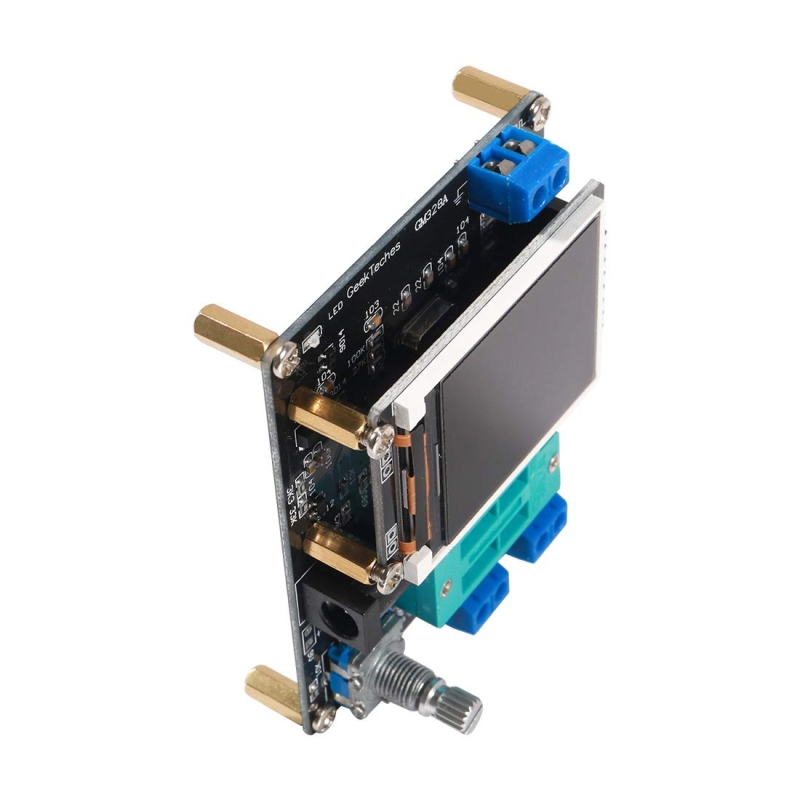

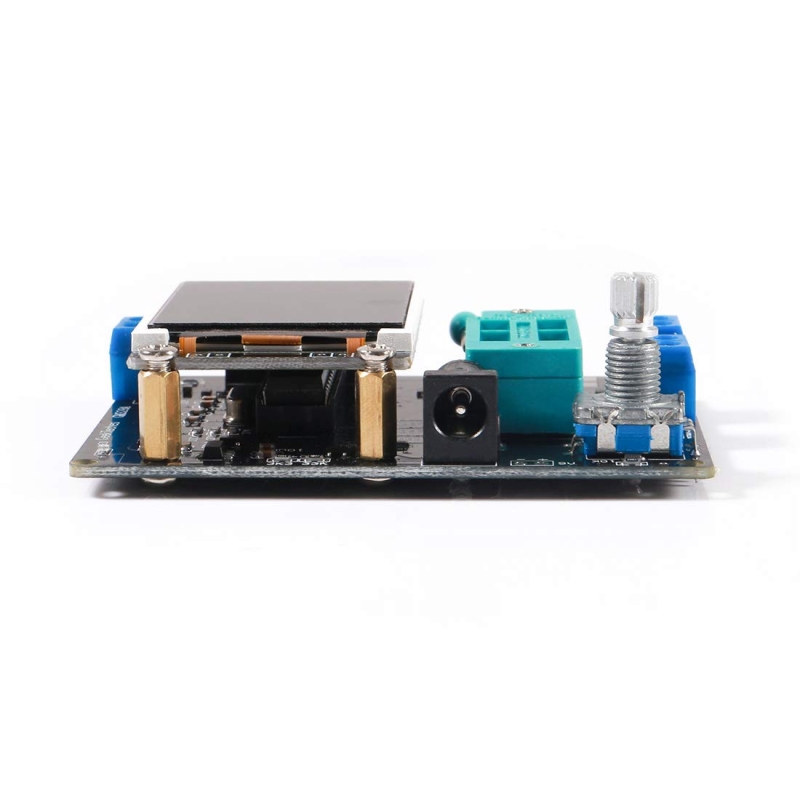

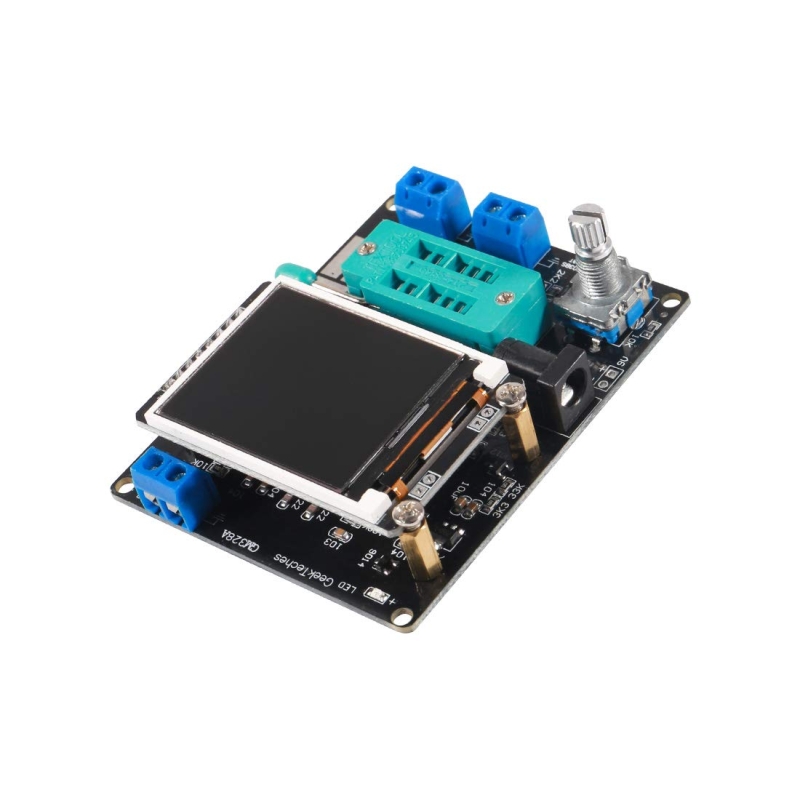

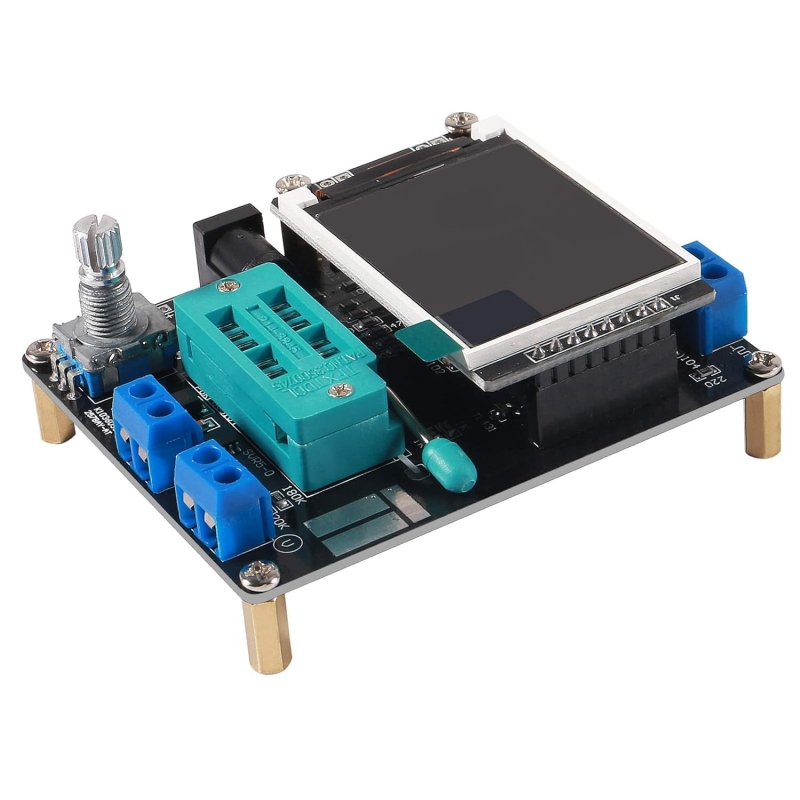

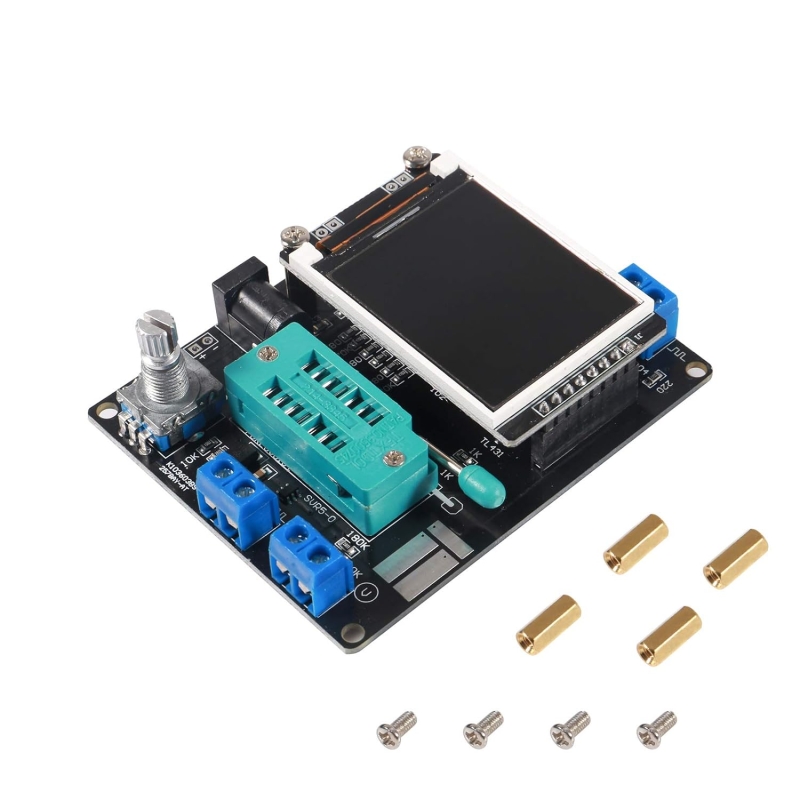

تستر قطعات الکترونیکی UNIVERSAL پیشرفته مدل GM328A

تستر قطعات الکترونیکی مدل GM328A یک دستگاه تستر چندکاره است که برای شناسایی و اندازه‌گیری انواع قطعات الکترونیکی به کار می‌رود. این دستگاه می‌تواند مقادیر مختلفی از پارامترها را اندازه‌گیری کند و اطلاعات دقیقی در مورد قطعات ارائه دهد. همچنین دارای انواع خروجی موج های مختلف از قبیل pwm و قابلیت اندازه گیری پارامترهای الکتریکی را نیز دارا می باشد که می تواند یک دستگاه کامل برای تعمیرکاران باشد.

کاربردها

تشخیص خرابی در قطعات: تستر قطعات الکترونیک می‌تواند به کمک آزمون‌ها و اندازه‌گیری‌ها، مشکلات و خرابی‌های مختلف در قطعات الکترونیک را تشخیص دهد. این اطلاعات به تعمیرکاران الکترونیک و مهندسان کمک می‌کند تا قطعه معیوب را شناسایی و تعمیر کنند.
تست ترانزیستورها و دیودها: تستر قطعات الکترونیک معمولاً دارای قابلیت تست ترانزیستورها و دیودها است. این قابلیت امکان تشخیص نوع، جهت، و خواص این قطعات را فراهم می‌کند.
تست مقاومت و خازن: تسترهای قطعات الکترونیک می‌توانند مقاومت و خازن‌های مختلف را اندازه‌گیری و تست کنند. این اندازه‌گیری‌ها در تعمیرات و ساخت مدارات الکترونیکی بسیار مفید است.
تست سلامت مدارات الکترونیکی : با استفاده از تستر، مهندسان و تعمیرکاران می‌توانند سلامت مدارات الکترونیکی را بررسی و ارزیابی کنند.

این تسترها ابزارهای حیاتی برای توسعه، تست، و تعمیر قطعات و تجهیزات الکترونیکی هستند و در صنعت الکترونیک، تعمیرات و طراحی مدارات الکترونیکی به طور گسترده‌ای استفاده می‌شوند.

مشخصات

ابعاد نمایشگر: 1.8 اینچ
رزولوشن نمایشگر: 160×128 پیکسل
نوع نمایشگر: TFT
کنترلر نمایشگر: ST7735S
ولتاژ کاری: 6.8 تا 12 ولت
جریان مصرفی: 30 میلی‌آمپر
شمارنده فرکانس: 1 هرتز تا 2.9 مگاهرتز
دقت شمارنده: 0.001 مگاهرتز
مولد فرکانس: تنظیم از 1 هرتز تا 2 مگاهرتز
مولد مدولاسیون عرض پالس(PWM): 10 بیت (1-99%) با فرکانس 7812.5 هرتز
اندازه‌گیری مقاومت: 0.1 اهم تا 50 مگااهم با دقت 0.1 اهم
اندازه‌گیری خازن: 25 پیکوفاراد تا 100,000 میکروفاراد
اندازه‌گیری سلف: 0.01 میلی‌هانری تا 20 هانری
قطعات سازگار: Thyristor, PNP, NPN, J-FET, TRIAC, Mosfet, Diode, Triac, LED
سنجش حسگر: DS18B20 و DHT11
دارای تشخیص خودکار نوع و قطب ترانزیستور
تشخیص میزان ESR خازن‌ها
اندازه‌گیری ولتاژ شکست دیود زنر
اندازه‌گیری ولتاژ گیت و خازن گیت ماسفت‌ها
تشخیص سلامت دیودهای ماورا بنفش

توجه فرمائید : حتما قبل اتصال خازن ها برای تست از دشارژ بودن آنها مطمئن شوید تا دستگاه دچار آسیب نشود.

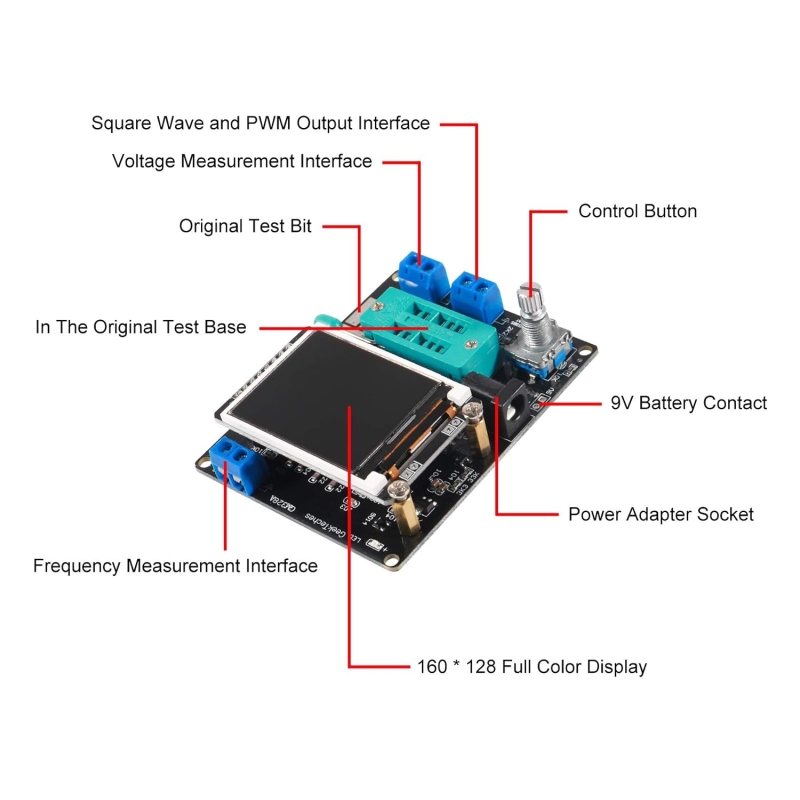

Description

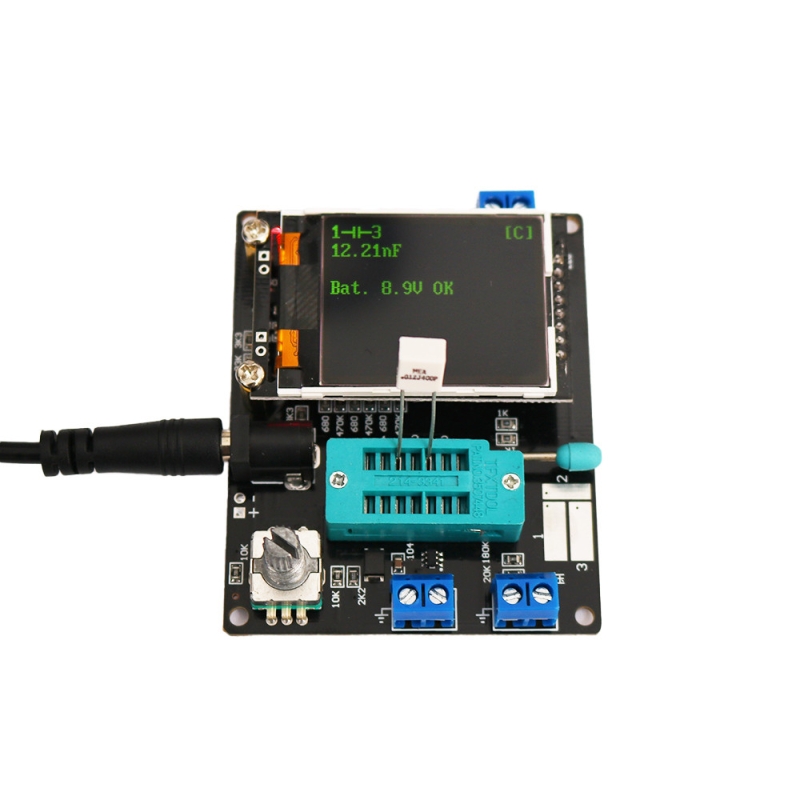

Digital LCD display for easy readings, can display measured data and graphs.
Rotary switch control, one key measurement for convenient use.
Main chip is DIP, easy for electronic enthusiasts DIY or update the main chip.
Use 9V battery (not included), can also use DC power(DC 6.8-12V).
Automatic shutdown, shutdown current is only about 20nA.
Automatically detects NPN and PNP transistors, FET, diodes, dual diode, thyristor, SCR, automatic identification of transistor pinout.
Test NPN and PNP transistor common-emitter current amplification factor, the base-emitter threshold voltage, away from the collector – emitter leakage current.
Support 2 resistors measurement, show its positive and negative, on-state voltage.
Resistance measurement maximum resolution 0.01 ohm, can be measured up to 50Mohm.
Automatically test the pins of a component and show on the display.
Measure FET gate threshold voltage and gate capacitance.
For the following 2100Ω resistance while measuring its inductance measuring range of 0.01 mH – 20H.

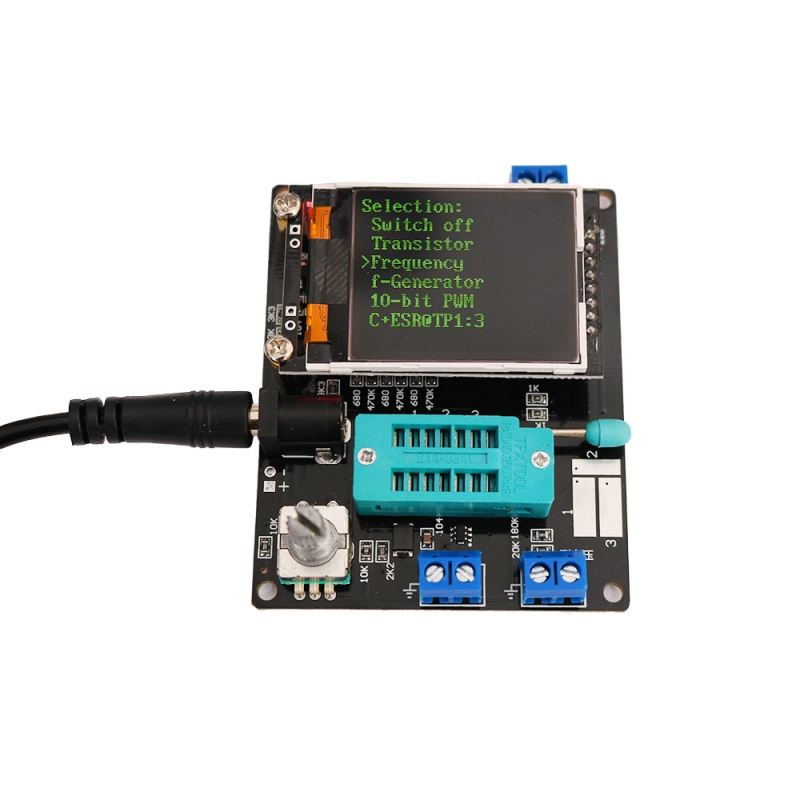

Can be used as signal generator and frequency meter: frequency range from 1Hz-2MHz and can generate 1%-99% PWM(pulse width modulation) signals.

notice

Before measuring capacitance, the capacitor must be discharged, otherwise very likely damage the meter.

Specifications

Display: 160*128 LCD
Power supply: 1*9V battery (not included); DC 6.8-12V
Strom: Ca.. 30mA
Resistance measurement: Max. 50Mohm
Resistance resolution: 0.01 ohm
Capacitance measurement: 25pF ~ 100mF
Capacitance resolution: 1pF
DC voltage measurement: Up to 50V
Screen size: 3.7*3cm/1.45*1.18in
