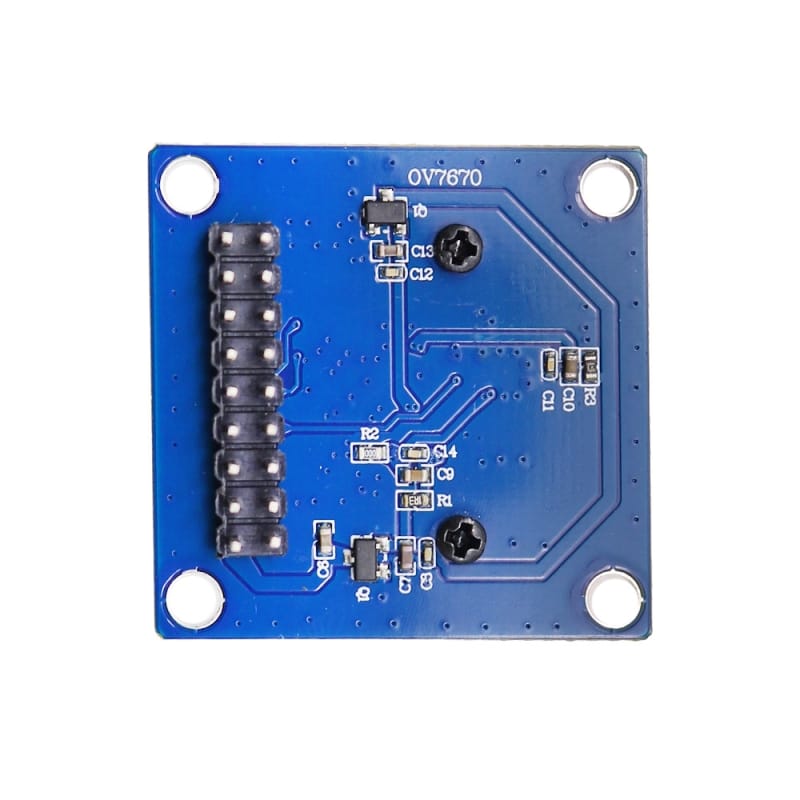

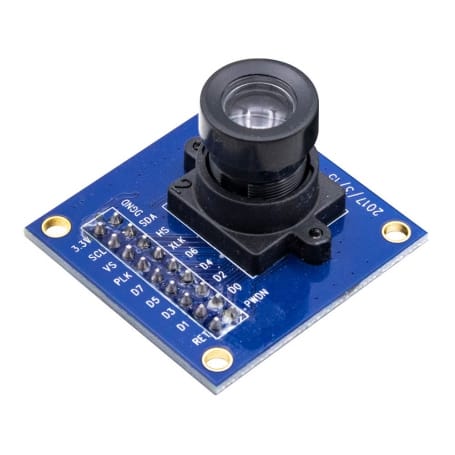

سنسور تصویر OV7670 محصول camerachip دارای بخشهای مختلف برای پردازش اولیه روی تصویر (میزان رنگ ، کنتراست و….) میباشد.همچنین توانایی تنظیم خودکار بهره AGC ، تنظیم تراز سفیدی AWB را دارا میباشد، مدارات بایاسینگ و رگولاتور 1.8 ولت بر روی خود برد قرارگرفته است.
مشخصات
- حساسیت بالا در محیط های با نور کم
- حداکثر ابعاد تصویر 640 در 480 پیکسل
- قابلیت تصویر برداری با 30 فریم بر ثانیه
- ابعاد تصویر قابل تعریف در استاندار های مختلف (VGA,QVGA,…)
- نسبت سیگنال به نویز 46 دسیبل
- برقراری ارتباط با میکروکنترلر از طریق رابط SCCB مشابه I2C
کاربردها
- سیستم های امنیتی
- سیستم های هوشمند
- کاربردهای آموزشی
- پروژه های الکترونیکی
- بینایی ماشین
- هر پروژه ای که نیاز به تصویر برداری یا عکس برداری داشته باشد
Features
► Brand new and high quality.
► High sensitivity for low-light operation.
► Low operating voltage for embedded application.
► Standard SCCB interface compatible with I2C interface.
► Raw RGB, RGB (GRB4:2:2, RGB565/555/444),YUV(4:2:2) and YCbCr(4:2:2)output format.
► Support VGA, CIF and from CIF to 40 x 30 format.
► Vario Pixel method for sub-sampling.
► Auto Image Control: AEC, AGC, AWB, ABF, ABLC.
► Image Quality Control: Color saturation, hue, gamma, sharpness and anti-blooming.
► ISP includes noise reduction and defect correction.
► Support image scaling.
► Lens shading correction.
► Flicker 50/60Hz auto detection.
► Color saturation level auto adjust.
► Edge enhancement level auto adjust.
► De-noise level auto adjust.
Parameters
► Photosensitive Array: 640 x 480.
► IO Voltage: 2.5V to 3.0V.
► Operating Power: 60mW/15fpsVGAYUV.
► Sleeping Mode: <20μA.
► Operating Temperature: -30 to 70 deg C.
► Output Format: YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data (8 digit).
► Lens Size: 1/6″.
► Vision Angle: 25 degree.
► Max. Frame Rate: 30fps VGA.
► Sensitivity: 1.3V / (Lux-sec).
► Signal to Noise Ratio: 46 dB.
► DynamicRange: 52 dB.
► Browse Mode: By row.
► Electronic Exposure: 1 to 510 row.
► Pixel Coverage: 3.6μm x 3.6μm.
► Duck Current: 12 mV/s at 60℃.

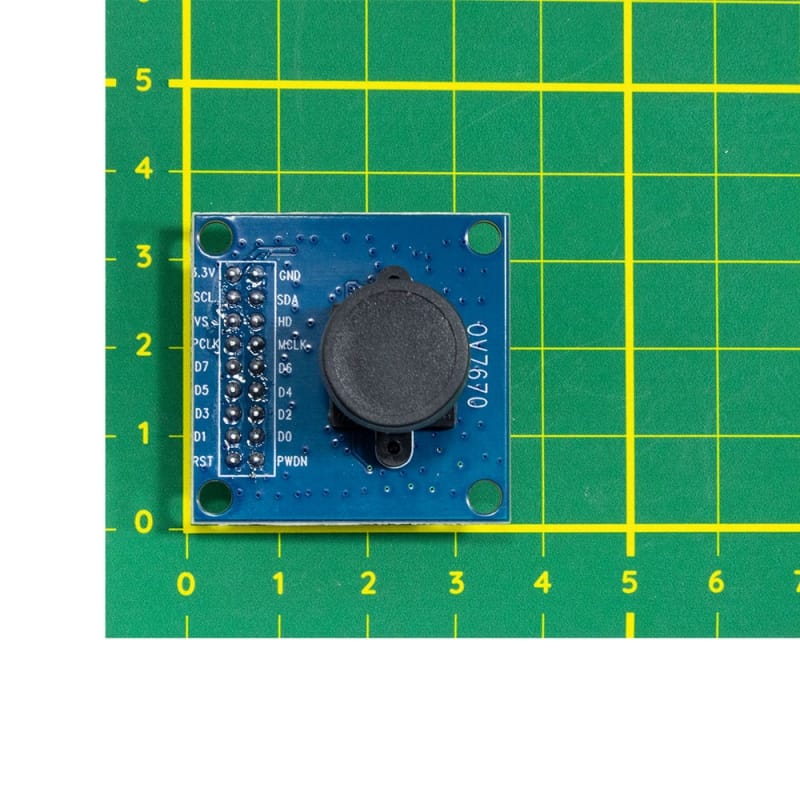

► PCB Size (L x W): Approx. 1.4 x 1.4 inch / 3.5 x 3.5 cm.
ناشناس –
سلام ، مدل فیفو از پردازنده پر سرعت AL422B قدرت پردازش تصاویر دریافتی و همچنین کار و ارتباط با میکرو را راحت تر انجام می دهد.
ناشناس –
فرق بین این مدل و مدل که فیفو داره چیه؟ که چنینی اختلاف قیمتی داره
ناشناس –
با این که کیفیت تصویر انچنان بالایی نداره ولی به دلیل کنتراست عالی برای استفاده های مختلف مخصوصا برای کواد کوپتر عالیه اما راهاندازیش به کمی تلاش و تجربه نیاز داره دوستای که میخوان راحت تر این ماژول رو راه اندازی کنن بهتره همین ماژول اما مدل FIFO را خریداری کنن. ممنون بابت توجهتون
ناشناس –
عذر میخام چطور راه اندازی کردید امکانش هست راهنماییم کنید ؟
ناشناس –
با آردوینو و کمی تلاش کار کرد ولی سرعت پایینی داره – کیفیتشم بد نیست نسبت به قیمتش – اگر تازه کار هستید از fifo دار استفاده کنید یا حتی esp32-cam
ناشناس –
سلام، خدا قوت این دوربین چقدر میتونه به سوژه نزدیک بشه و یه عکس خوانا بگیره؟ من قصد دارم از یه شمارنده انالوگ عکس بگیرم و بعد تبدیلش کنم به عدد. ممنون میشم راهنمایی کنید.
ناشناس –
سلام برای اتصال به DVR تست نشده است .
ناشناس –
سلام وقت شما بخیر این دوربین قابلیت اتصال به دستگاه dvr رو داره اگه نه ممنون میشم ماژولی معرفی کنین که به dvr متصل بشه
