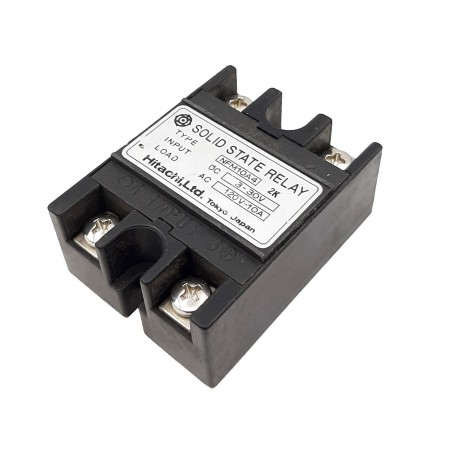

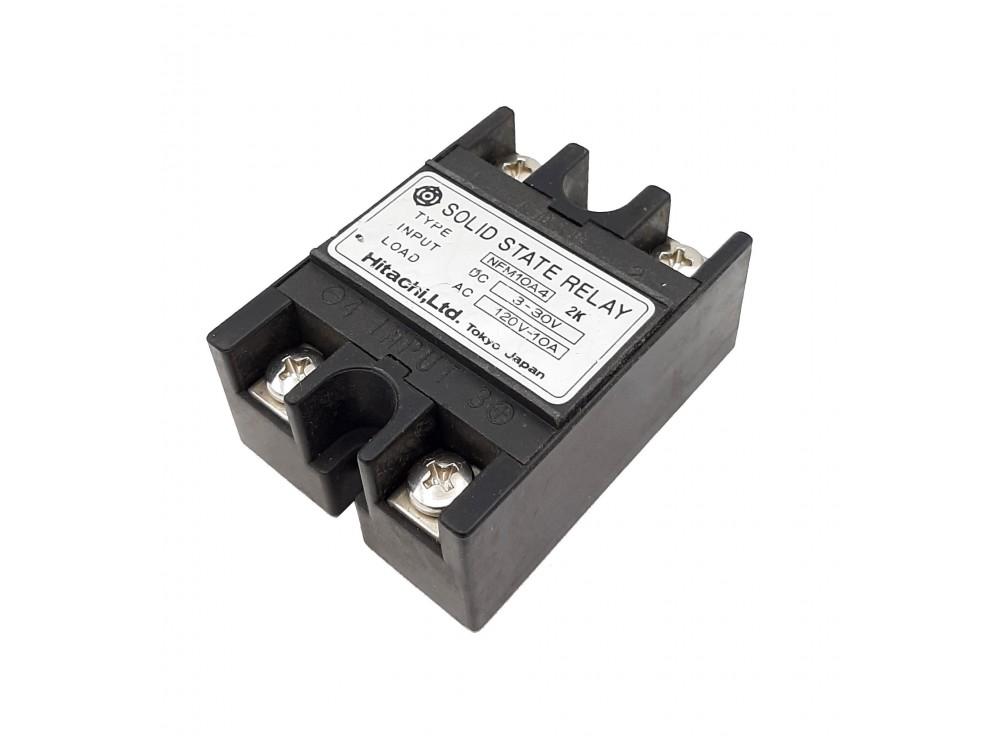

رله حالت جامد SSR مرغوب HITACHI ژاپنی 120VAC-10A کد NFM10A4

معرفی

در این ماژول ها رله SSR به معنی Solid State Relay  با توان سوئیج کردن فرکانس بالا به کار رفته است. بر روی این ماژول عبارت Low level Trigger نوشته شده است. منظور از این عبارت تحریک شدن رله با ولتاژ صفر می باشد. اساس کار رله SSR کمی متفاوت از رله های معمولی می باشد و برای مصارف خاص تری استفاده می شود. کانال های ورودی این ماژول ها کاملا شبیه به ماژول رله معمولی و دارای ترمینال سه کاناله می باشند. که یکی ولتاژ مثبت و دیگری زمین مدار و یکی دیگر از کانال ها برای ارسال فرمان به رله تعبیه شده است. تفاوت کار در خروجی این ماژول رله با ماژول های معمولی می باشد که در این ماژول ها برخلاف ماژول رله معمولی دو کانال می باشد. به نسبت ماژول رله معمولی این ماژول دارای ابعادی در حدود نصف می باشد.

Specification

Item Number:  NFM10A4
Brand: HITACHI
Item Category:Relays
Subcategory:Solid State
Series:SD
Switching Type:Zero Voltage
Amps:10
Input Polarity:DC
Input Signal: 3~30 VDC
Output Voltage: 120 VAC
MOV:No
Mounting:Surface
Snubber:No
Integral Heat Sink:No
Termination:Screw Terminal
Status Ind.:Yes
H x W x D: 2.36 in x 1.77 in x .59 in
