مجموعه 2 عددی لاجیک تستر 5V-3.3V

معرفی

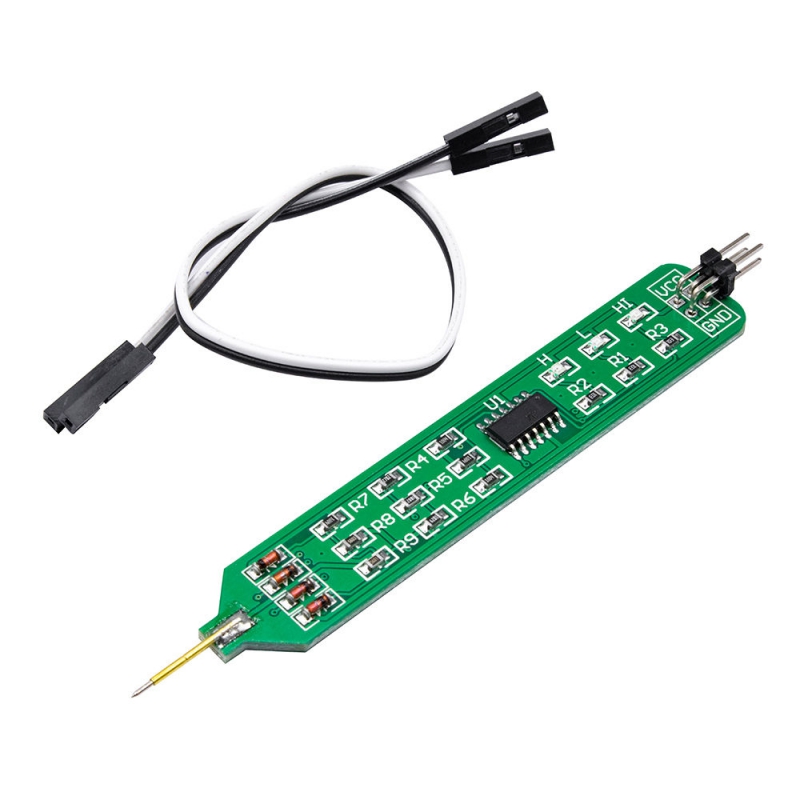

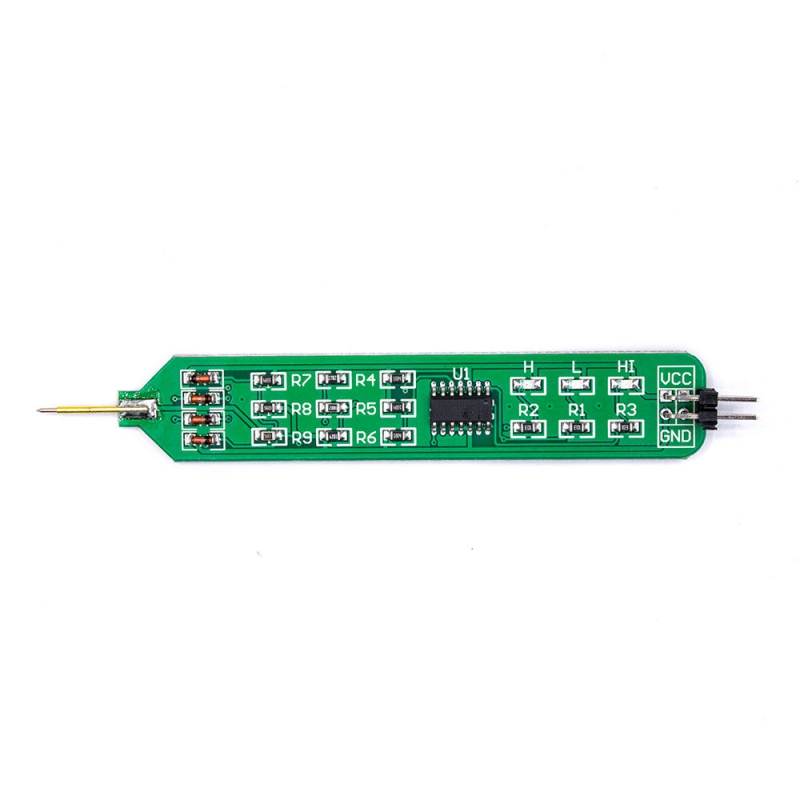

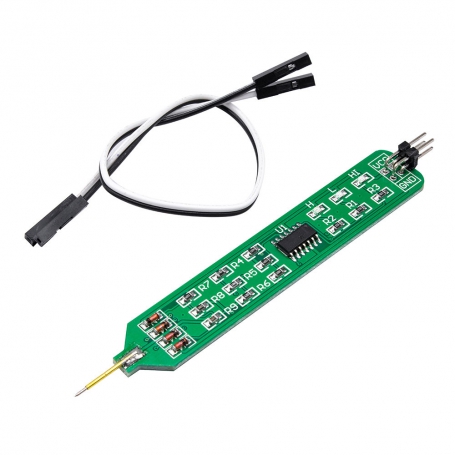

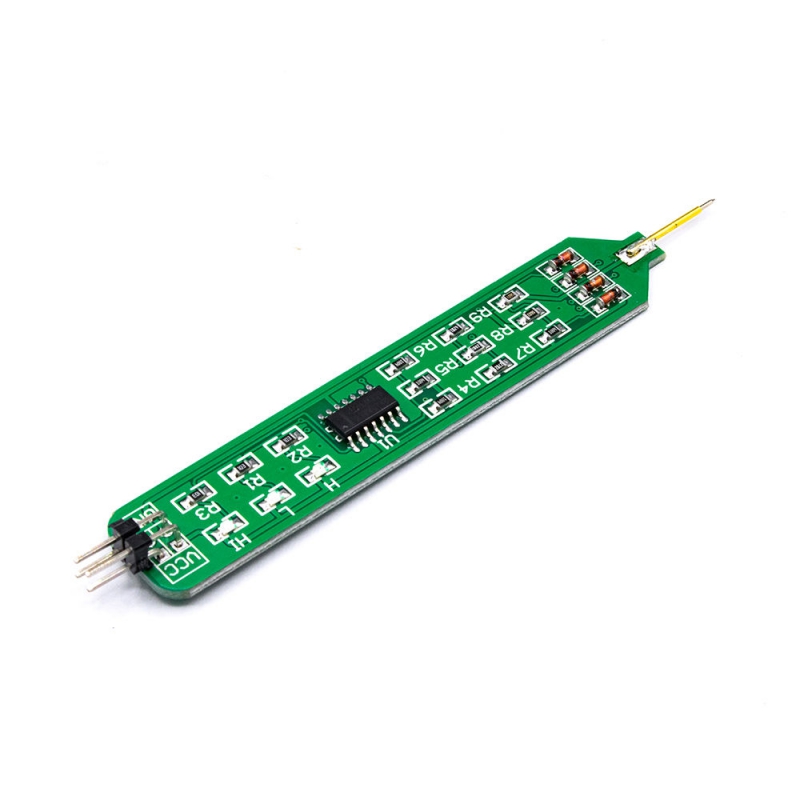

یک قلم تستر منطقی می باشد که با استفاده از آی سی LM339 ساخته شده است همچنین جریان اعمالی برای تست بسیار پایین می باشد و به مدار آسیبی نمی رساند و با استفاده از 3 عدد LED تعبیه شده بر روی مدار شما می توانید بدون استفاده از مولتی متر اندازه گیری را انجام دهید.

مشخصات

ولتاژ ورودی : 3.3 و 5 ولت DC
ابعاد برد: 15.4×84 میلی متر
طول نوک قلم : 11 میلی متر
قطر نوک قلم : 0.5 میلی متر
وزن : 7.85 گرم

Features:
Medium size, suitable for handheld
Elastic probe, easy to measure
DuPont line power supply, development board, learning board necessary tools

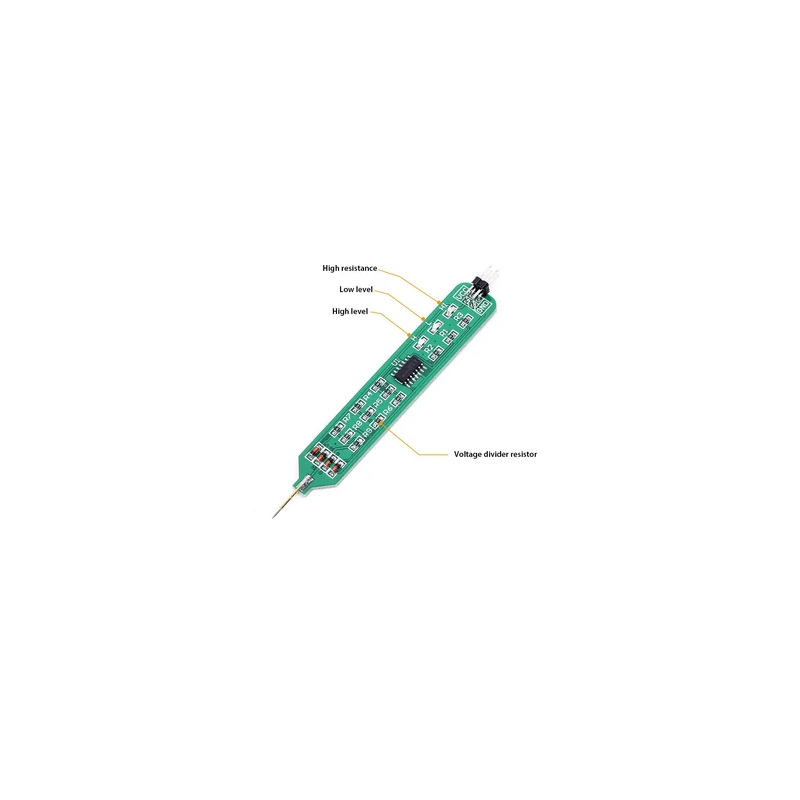

Three states show: high, low, high resistance (disconnect)

High and low level (VCC=5V):
Red light (high level) – more than 2.4V
Green light (low level) – 0.6V
Blue light – 0.6-2.4V or disconnect
