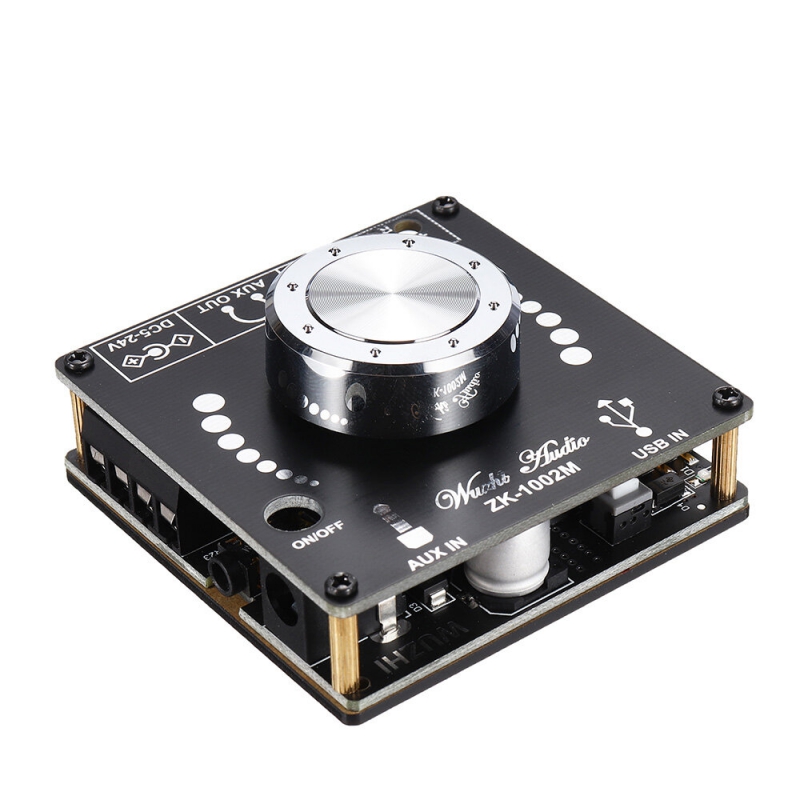

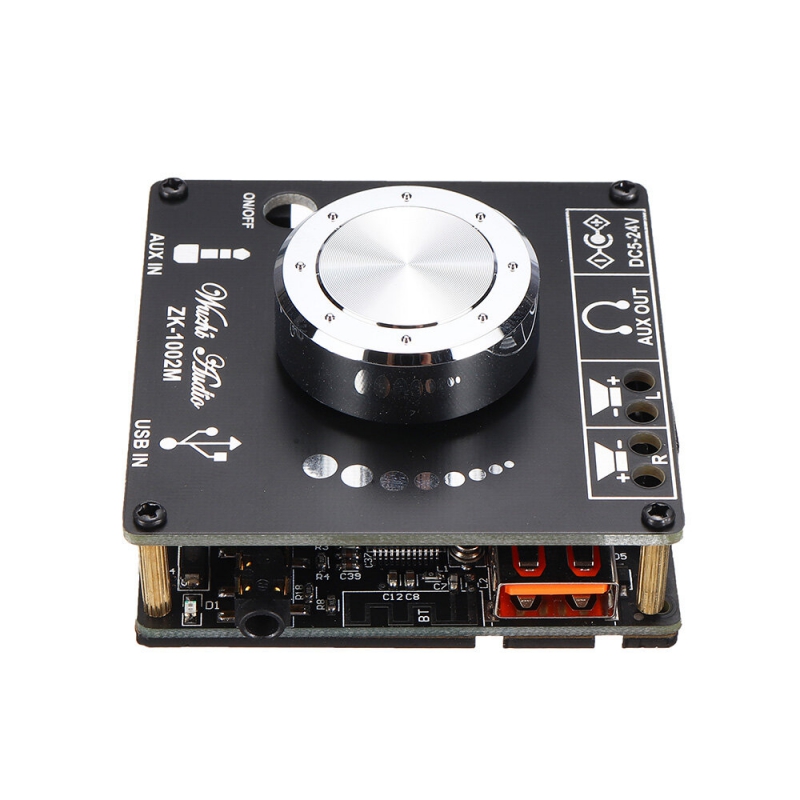

ماژول آمپلی فایر صوتی بلوتوث دار دو کاناله 2×100 وات با تراشه PA50WX2 مدل ZK-1002m

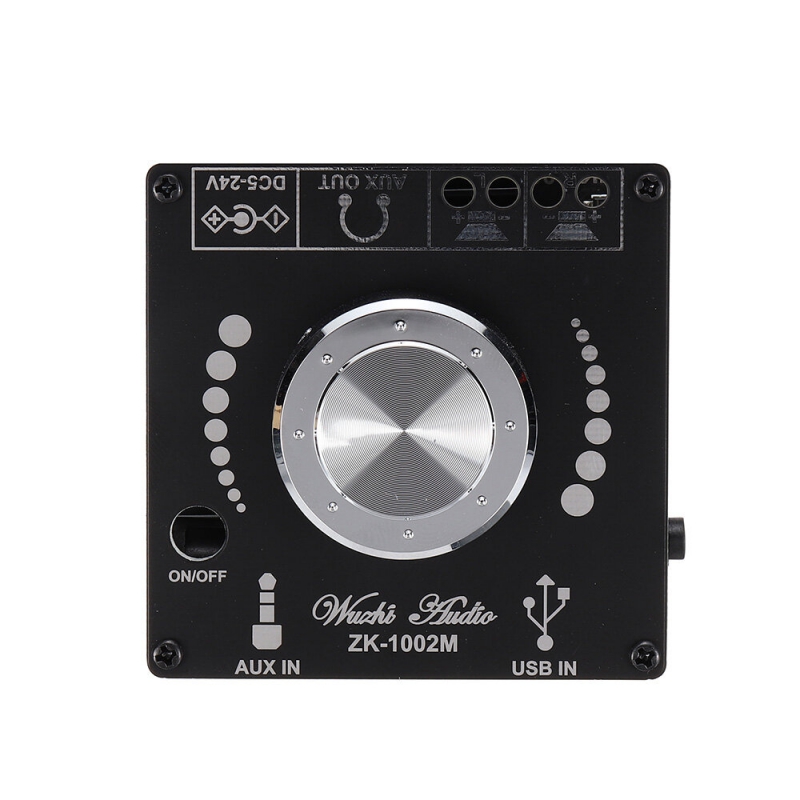

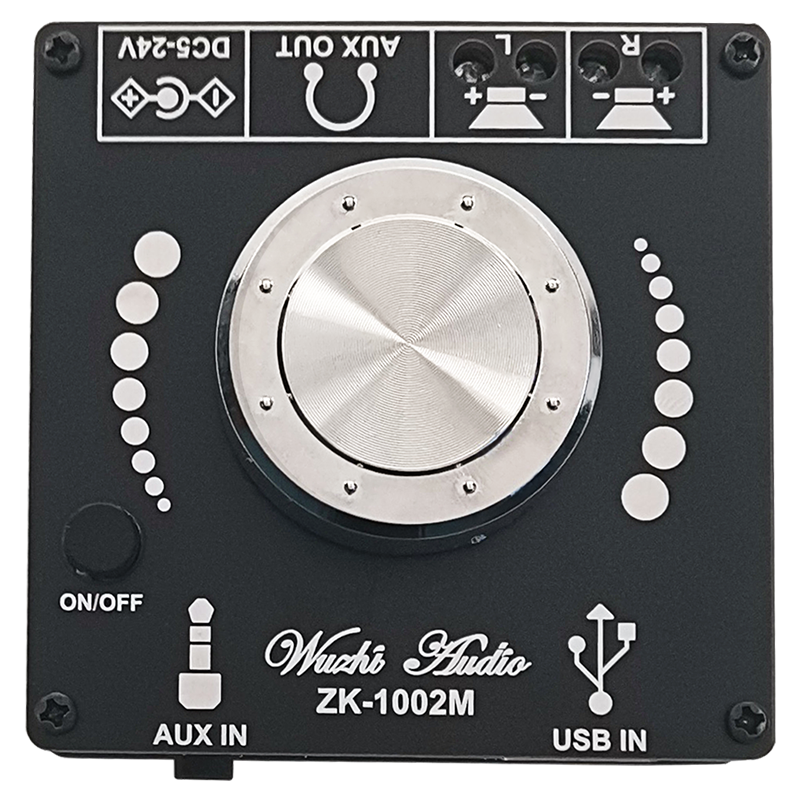

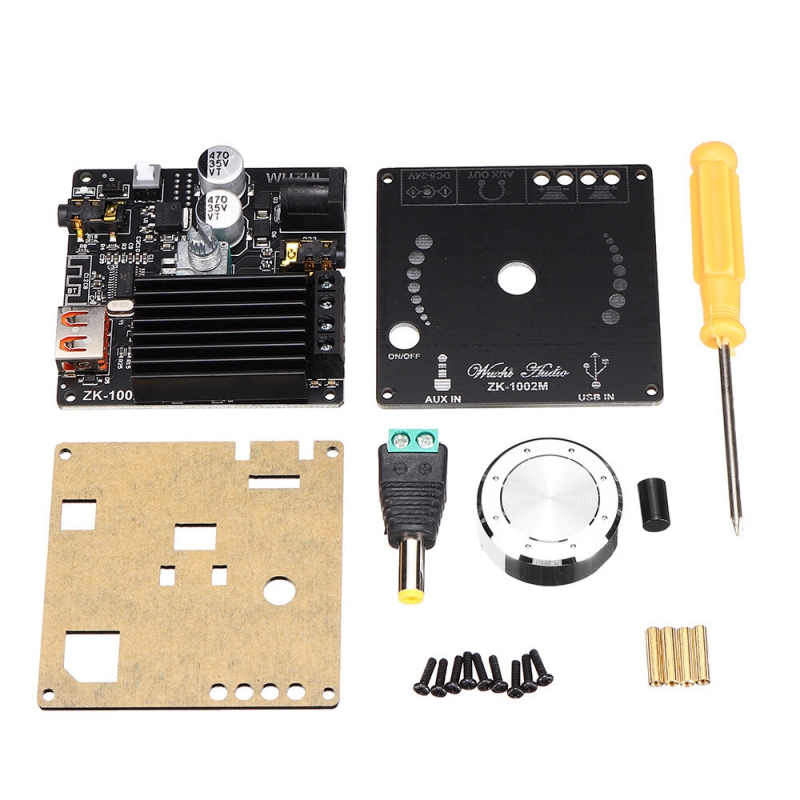

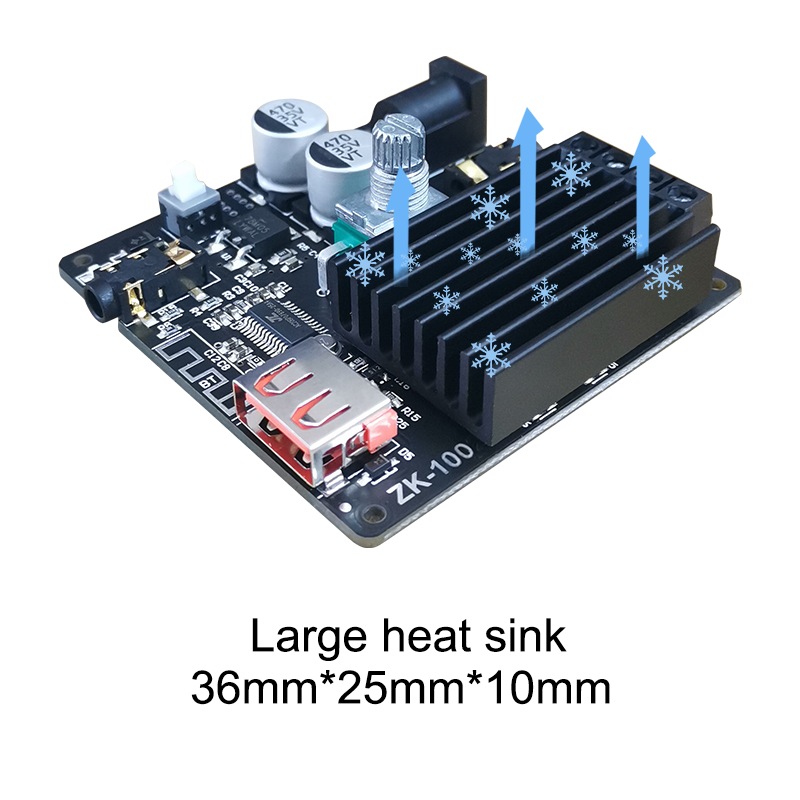

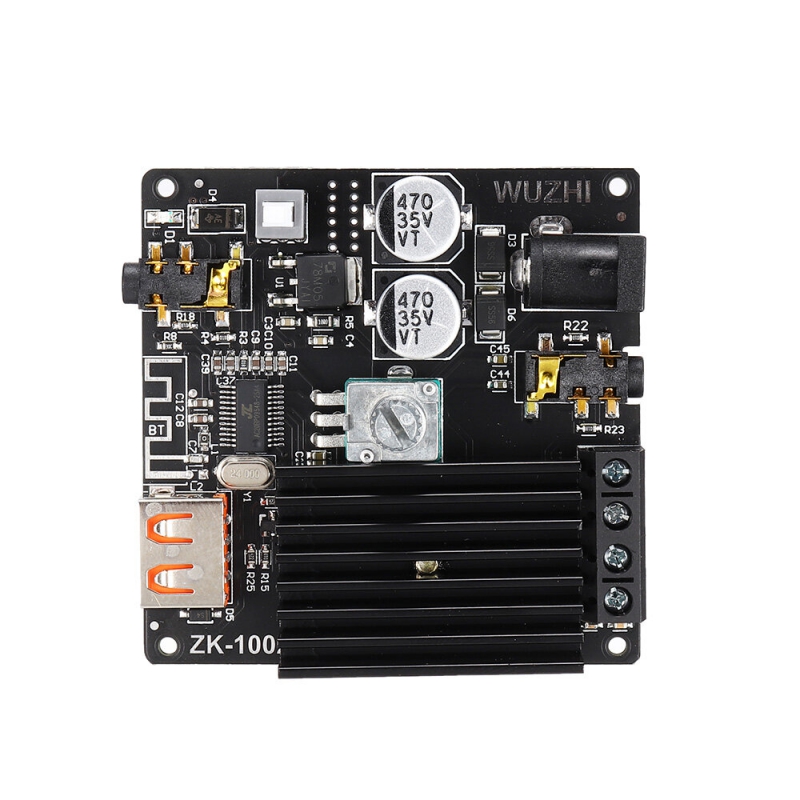

ماژول ZK-1002M یک آمپلی‌فایر صوتی دیجیتال کلاس D با قابلیت اتصال بلوتوث، ورودی USB و ورودی AUX است. این ماژول دارای دو کانال خروجی 100 وات می‌باشد که به‌وسیله تراشه PA50WX2 تقویت شده‌اند و قابلیت راه‌اندازی مستقیم اسپیکرهای قدرتمند را دارند. طراحی مدار شامل هیت‌سینک بزرگ آلومینیومی برای دفع حرارت، دو خازن فیلتر 470 میکروفاراد 35 ولت، ماژول بلوتوث داخلی با آنتن چاپی، کنترل حجم صدا به‌صورت دیجیتال توسط پتانسیومتر چندمنظوره و نمایشگر LED دایره‌ای نورانی روی پنل است. این محصول دارای جعبه مونتاژی کامل با پنل جلو، پیچ و پیچ‌گوشتی است و برای پروژه‌های صوتی حرفه‌ای یا نصب در قاب سفارشی بسیار مناسب می‌باشد.

مشخصات

• ولتاژ تغذیه: 12 ~ 24 ولت DC
• توان خروجی: 2 × 100 وات (در 24 ولت با اسپیکر 4 اهم)
• تراشه تقویت‌کننده: PA50WX2
• بلوتوث نسخه 5
• امپدانس خروجی اسپیکر: 4 تا 8 اهم
• ورودی صدا: بلوتوث، USB، AUX (جک 3.5mm)
• خروجی صدا: استریو دو کاناله (R/L)

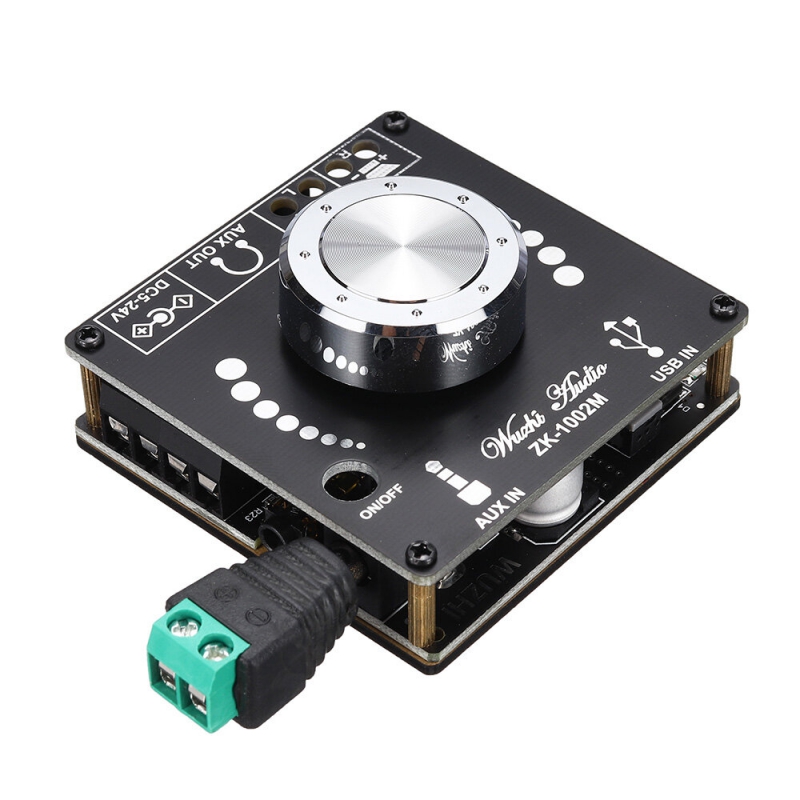

• پورت تغذیه: کانکتور DC یا ترمینال پیچی

کاربردهای رایج

ماژول ZK-1002M انتخابی مناسب برای ساخت اسپیکرهای حرفه‌ای بلوتوثی، ارتقای سیستم صوتی خودرو، طراحی آمپلی‌فایرهای رومیزی، بلندگوهای پرتابل و انواع سیستم‌های صوتی خانگی و شخصی است. قابلیت نصب آسان، توان بالا، طراحی زیبا و ورودی‌های متنوع، آن را به گزینه‌ای محبوب در پروژه‌های صوتی تبدیل کرده است.

• ساخت اسپیکر بلوتوث پرتابل
• تقویت سیستم صوتی خودرو
• ارتقای بلندگوهای قدیمی با بلوتوث
• ساخت آمپلی‌فایر خانگی دو کاناله
• کاربرد در سیستم‌های صوتی چندمنظوره
• مناسب برای اسپیکرهای 4 و 8 اهم
• استفاده در پروژه‌های DIY صوتی
• پخش صدا از طریق بلوتوث، USB و AUX
• اتصال به موبایل، لپ‌تاپ یا برد آردوینو
• ساخت سیستم پخش موسیقی در کافه‌ها و فروشگاه‌ها

Introduction

Product Name : MINI 2*100W Bluetooth5.0 power amplifier module
Product model : ZK-1002M
Chip model : PA50WX2
Audio input : Bluetooth+AUX+USB flash disk+Computer USB(plug and play)
Power Supply : DC5-24V(high power recommended high voltage)
Adapter speaker:  20-200W;4-8Ω
Channels : left and right stereo (stereo)
Bluetooth version : 5.0(>15 meters without occlusion)
Bluetooth name : Wuzhi Audio
Protection mechanism : Overheat, Overcurrent, short circuit protection

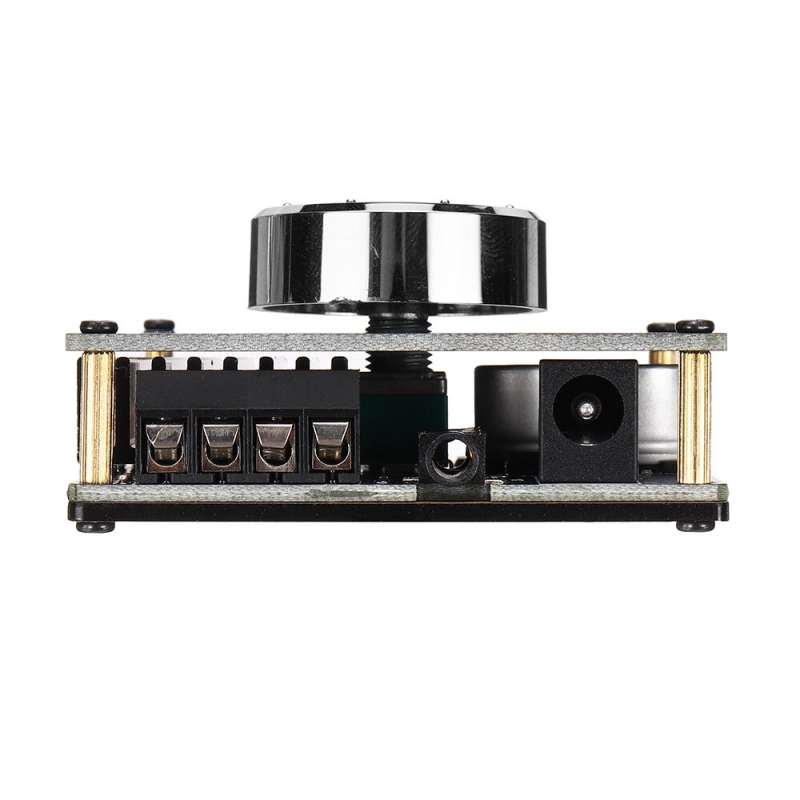

Product size 60x60x29mm
Tip: To have enough output power if the audio input is sufficient and the supply voltage/current is sufficient. The power supply voltage is higher and the relative power will be larger. The speakers with different impedances will have different output power. In the case of sufficient voltage and current, the larger the ohms of the horn, the smaller the relative sound power. Please pay attention!
Power supply voltage:
12V—–8Ω/20W+20W, 4Ω/40W+40W
15V—–8Ω/35W+35W, 4Ω/60W+60W
19V—–8Ω/55W+55W, 4Ω/80W+80W
24V—–8Ω/70W+70W, 4Ω/100W+100W
