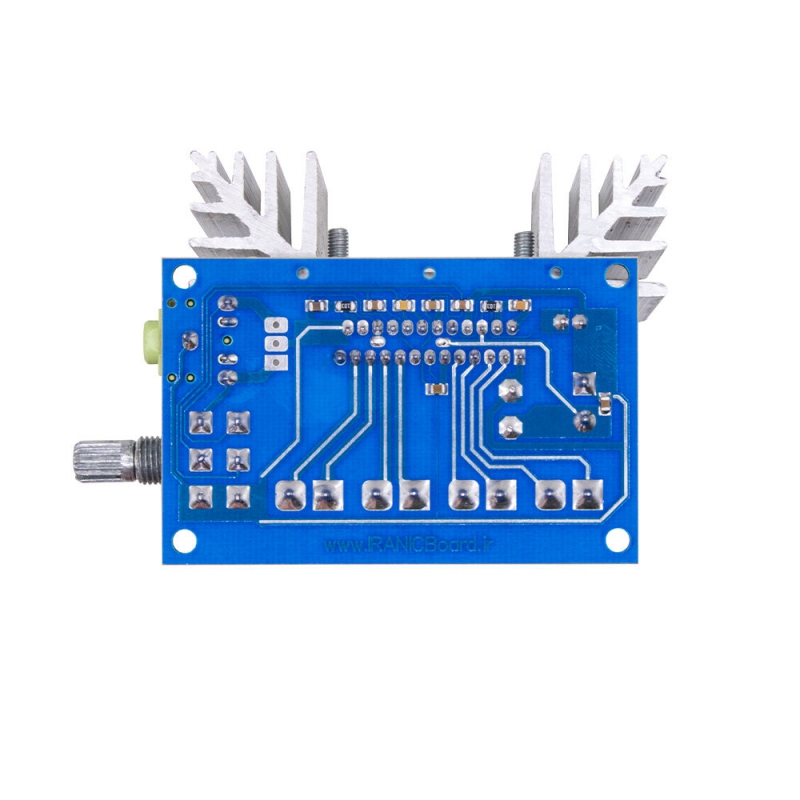

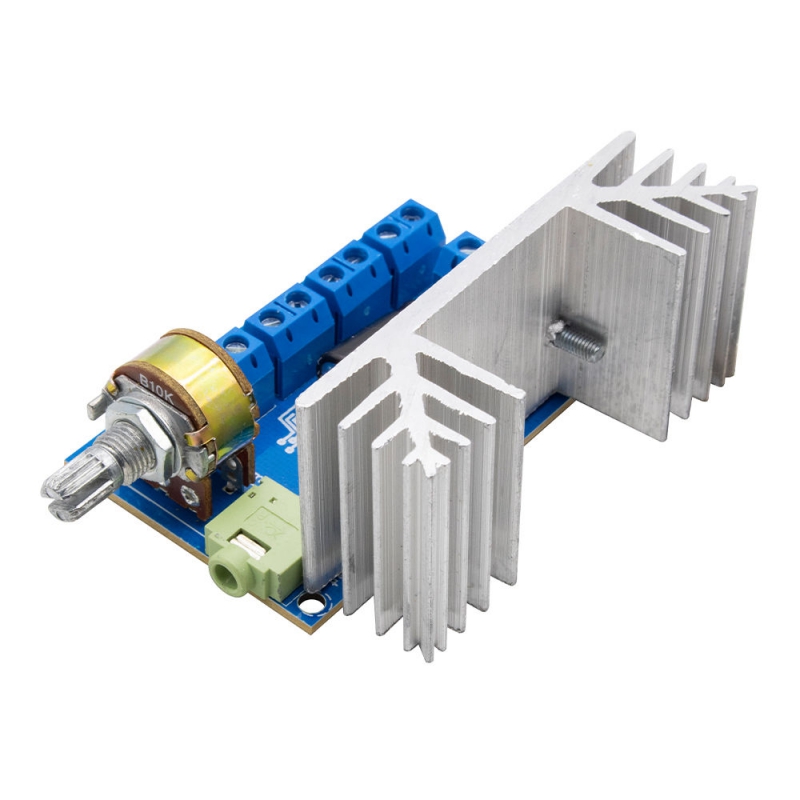

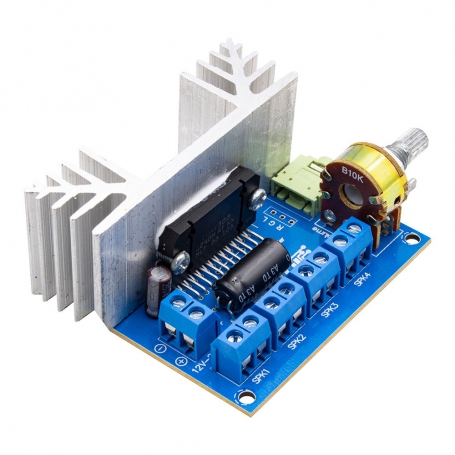

ماژول آمپلی فایر 4x45W با تراشه TDA7388 ایرانیک

سلام برای مشخصات درخواستی شما چیزی نداریم

سلام و احترام،ماژول چهار‌کاناله با تراشه‌ی TDA7388 درواقع **قبلاً به‌صورت بریج (Bridge-Tied Load)** طراحی شده و هر خروجی آن همین حالتی است که برای حالت mono یا بلندگوهای چهارگانه در خودرو استفاده می‌شود. بنابراین امکان انجام تنظیمات جداگانه‌ی بریج برای هر دو کانال وجود ندارد؛ تلاش برای انجام دوباره‌ی بریج باعث خرابی تراشه خواهد شد. در نتیجه امکان ترکیب (Bridge) کانال‌های این ماژول وجود ندارد و باید آن را به‌صورت استاندارد 4 خروجی مجزا استفاده نمایید یا از آی‌سی‌های دیگری مثل TDA7560 یا TPA3116D2 استفاده کنید که قابلیت بریج یا موازی‌سازی دارند.

درود بر شما ، می شه بریج کرد . می تونید به ترتیب 4 تا 45 وات یا 2 تا 90 وات و یا یک 180 وات البته در حالت پیک استفاده کنید اما دقت کنید که در واقع خروجی هر کانال این آمپلی فایر 25 وات هست

سلام و احترام، ماژول آمپلی‌فایر TDA7388 برای راه‌اندازی بلندگوهای ۴ اهم با توان ۲۰ تا ۵۰ وات مناسب است و می‌تواند تا ۴ کانال مستقل را تغذیه کند. بلندگوی ۶ اهم ۱۵ وات نیز قابل اتصال است، اما توان خروجی در این حالت کمتر خواهد بود. این آمپلی‌فایر در ولتاژ ۱۴.۴ ولت و بار ۴ اهم، توان ۲۶ وات با اعوجاج ۱۰٪ ارائه می‌دهد و حداکثر توان آن ۴۵ وات در هر کانال است. با توجه به اینکه ولتاژ کاری TDA7388 بین ۸ تا ۱۸ ولت است، استفاده از باتری ۱۲ ولت مشکلی ایجاد نمی‌کند. اما جریان ۵ آمپر ممکن است برای استفاده همزمان از چند کانال کافی نباشد، زیرا در بار کامل، جریان مصرفی می‌تواند به ۸ تا ۱۰ آمپر برسد. در صورت استفاده از چند بلندگو به‌طور همزمان، پیشنهاد می‌شود از منبع تغذیه با جریان بالاتر استفاده شود تا عملکرد پایدار و بدون اعوجاج تضمین گردد.

سلام و احترام، برای اتصال ماژول آمپلی‌فایر 4x45W با تراشه TDA7388 به پنل‌های بلوتوثی موجود در فروشگاه Hivil، مراحل زیر را دنبال فرمایید: تأمین تغذیه مناسب: ماژول TDA7388 نیاز به منبع تغذیه DC با ولتاژ 12 تا 18 ولت و جریان حداقل 5 آمپر دارد. اطمینان حاصل کنید که منبع تغذیه شما توانایی تأمین این ولتاژ و جریان را دارد. اتصال خروجی پنل بلوتوث به ورودی آمپلی‌فایر: خروجی صوتی پنل بلوتوث (معمولاً از نوع AUX یا جک 3.5 میلی‌متری) را به ورودی‌های ماژول آمپلی‌فایر متصل کنید. توجه داشته باشید که ماژول TDA7388 دارای ورودی‌های تفاضلی است؛ بنابراین، برای هر کانال، سیگنال مثبت به ورودی مثبت (IN+) و سیگنال منفی یا زمین به ورودی منفی (IN-) متصل شود. اتصال بلندگوها: خروجی‌های ماژول آمپلی‌فایر را به بلندگوهای مناسب با امپدانس 4 تا 8 اهم متصل کنید. اطمینان حاصل کنید که اتصالات به‌درستی و محکم انجام شده‌اند. تنظیم حجم صدا: در صورت نیاز، می‌توانید از یک پتانسیومتر بین خروجی پنل بلوتوث و ورودی آمپلی‌فایر برای کنترل حجم صدا استفاده کنید. برای مشاهده نحوه اتصال و سیم‌کشی دقیق، می‌توانید ویدیوی آموزشی زیر را مشاهده فرمایید: TDA7388 ic amplifier board | 7388 audio amplifier board modified with Bluetooth panel audio input connections details   لطفاً در هنگام انجام اتصالات، دقت لازم را به عمل آورده و از صحت ولتاژ و جریان منبع تغذیه اطمینان حاصل کنید تا از آسیب به ماژول‌ها جلوگیری شود.

سلام و احترام، ماژول TDA7388 توان واقعی حدود 26W روی هر کانال (4Ω، 14.4V) دارد و در حالت ایده‌آل حداکثر تا 40–45W خروجی می‌دهد. باندهای فابریک پراید با توان 35W RMS و 50W حداکثر برای این آمپلی‌فایر مناسب هستند و ماژول می‌تواند به‌خوبی آن‌ها را ساپورت کند. با این حال برای عملکرد پایدار در توان بالا توصیه می‌شود از هیت‌سینک استفاده شود. منبع تغذیه موردنیاز 12V است و جریان مصرفی بسته به ولوم می‌تواند از 1A تا بیش از 5A متغیر باشد، بنابراین باتری موتور 12V 5Ah ممکن است برای کار دائم در صدای بالا کافی نباشد و احتمال افت ولتاژ وجود دارد.

با سلام و احترام در صورتی که بلندگو ۳ اهم باشد، فشار زیادی به ماژول وارد خواهد شد و نباید از حداکثر توان ماژول استفاده شود. متأسفانه ماژولی که مناسب بلندگوهای با امپدانس کمتر از ۴ اهم باشد در حال حاضر موجود نداریم.
