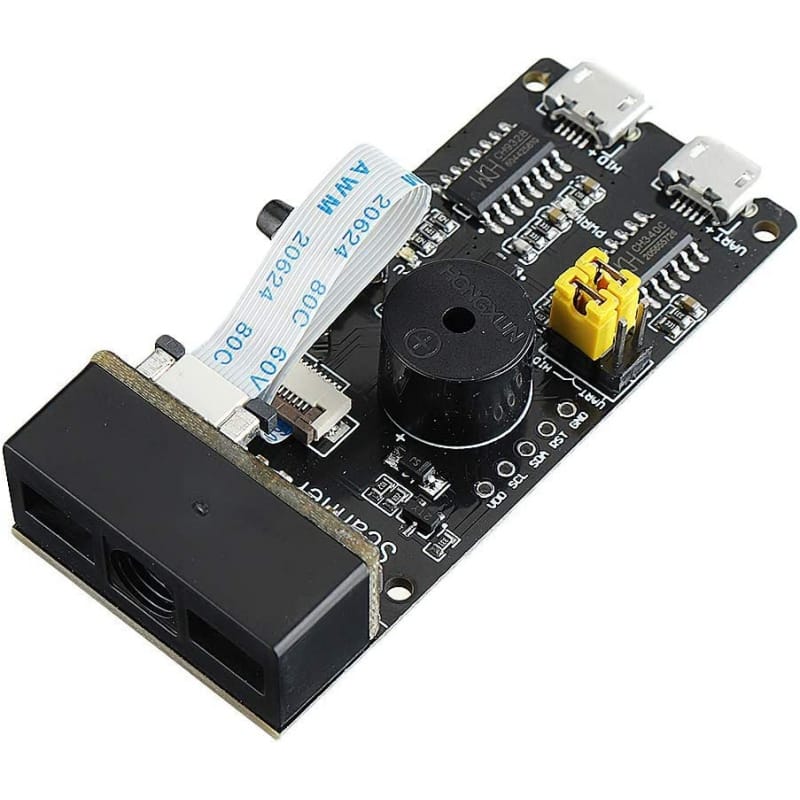

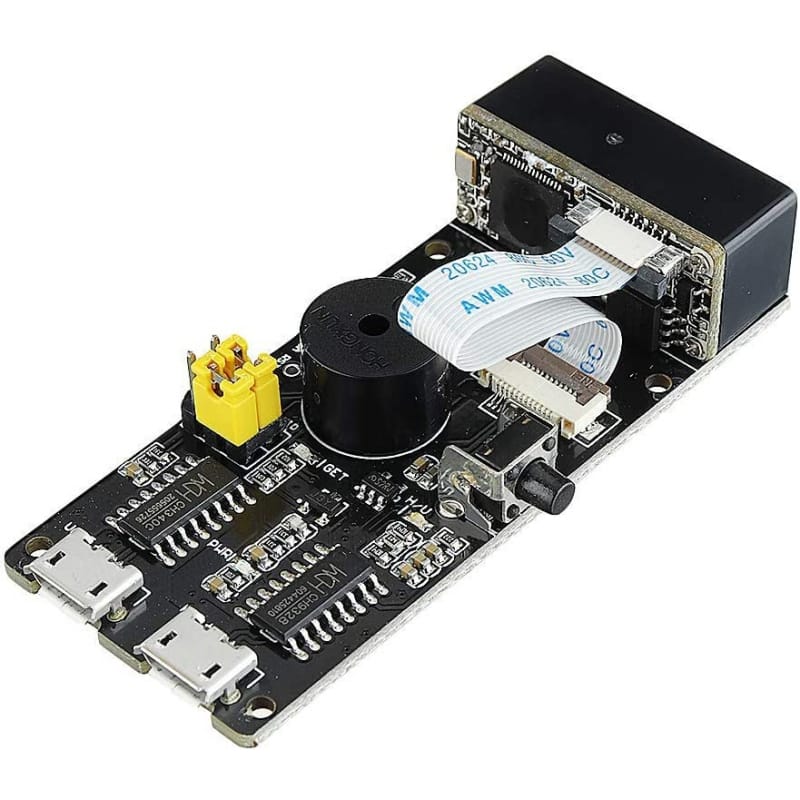

ماژول اسکنر بارکد – بارکدخوان MH-ET LIVE V3.0

ماژول بارکد خوان یک اسکنر بارکد کوچک برای خواندن کدهای یک و دو بعدی با استفاده از الگوریتم تشخیص تصویر هوشمند است. این ماژول توانایی کدگشایی بارکد (Barcode) یا کد دوبعدی (2D) از روی کاغذ و صفحه‌نمایش را با سرعت و دقت دارد. از طریق ارتباط USB و UART می‌توانید ماژول بارکد خوان را مستقیم به کامپیوتر متصل کنید. همچنین به دلیل اندازه کوچک، می‌توانید با هر دستگاه جانبی به صورت مجتمع در آورید. این ماژول بارکد خوان برای اسکن بارکد در فاصله‌ی 6 الی 25 سانتی‌متری استفاده می‌شود.

مشخصات

• ولتاژ کاری: 5 ولت
• جریان کاری: 135mA (در حال اسکن), 58mA (در حال آماده به کار), 2mA (خواب)
• کدهای 1D/2D متداول و متنوعی را مانند بارکد، QR پشتیبانی می‌کند.
• بر روی برد، اتصال USB و UART داشته و امکان اتصال به کامپیوتر و دستگاه های تعبیه شده را دارد.
• تنظیم ماژول از طریق اسکن “کد های پیکربندی تصویری”
• منبع نور بر روی ماژول، برای کارکرد ماژول در محیط‌های تاریک
• دمای کاری: 0 الی 60 درجه سانتی گراد
• رطوبت محیط: 5 الی 95 درصد (غیر متراکم)
• رابط های اتصال به ماژول: USB و UART
• کد‌های 1D پشتیبانی شده: Codebar, Code 11, Code 39/Code 93, UPC/EAN, Code 128/EAN128, Interleaved 2 of 5, Matrix 2 of 5, MSI Code, Industrial 2 of 5, GS1 Databar(RSS)
• کد های 2D پشتیبانی شده: QR code, Data Matrix, PDF417
• رنگ منبع نور : سفید
• ابعاد: 53.3×21.4mm

نحوه استفاده

در فایل راهنما، اطلاعات کامل برای پیکربندی ماژول بهمراه توضیحات فنی وجود دارد. این پیکربندی‌ها به صورت کدهای QR ارائه‌ شده‌اند. کاربران می‌توانند کدهای QR را برای پیکربندی ماژول اسکن کنند. بعنوان نمونه در تصویر زیر نمونه‌ای از تنظیم Baud rate نمایش داده‌شده‌است.

Introduction

MH-ET LIVE Scanner V3.0 is a barcode and QR code scanning recognition module. It adopts a professional image processing chip for barcode recognition. It can quickly and accurately read under the high performance of fast and stable reading in complex environments. Take one-dimensional code and two-dimensional code on the carrier of paper, screen, plastic, etc. Small in size, onboard USB and UART interface, can be directly connected to the computer, or integrated into a variety of devices. A simple barcode and QR code scanner. Has a UART interface and an HID interface. The board has a built-in LED for scanning in the dark. Read the type of Barcode (1D): UPC / EAN, UPC / EAN with Supplements, BooklandEAN, ISSN, Extended UCC Coupon Code, Code 128, GS1-128, ISBT 128, Code 39, Full ASCII Code 39, Trioptic Code 39, Code 32, Code 93, Code 11, Matrix 2 of 5, Interleaved 2 of 5, Discrete 2 of 5, Codabar, MSI, Chinese 2 of 5, Database Variants GS1, Korean 3 of 5, Concat ISBT
Read QR Code Type (2D): QR Code, PDF417, Data Matrix

Specification

Easy to operate, no need to understand complex image recognition algorithms.
Support for reading of common one-dimensional codes and two-dimensional codes such as Barcode and QR code.
Onboard micro USB and UART serial port for access to a computer or embedded device.
Onboard auxiliary light source for reading in a completely dark environment.
Support for setting module parameters by scanning the setup code (see the specification for details).
Settable parameters include (read mode, baud rate setting, command mode.
Micro USB UART interface
Micro USB HID (Human Interface Device/keyboard) interface

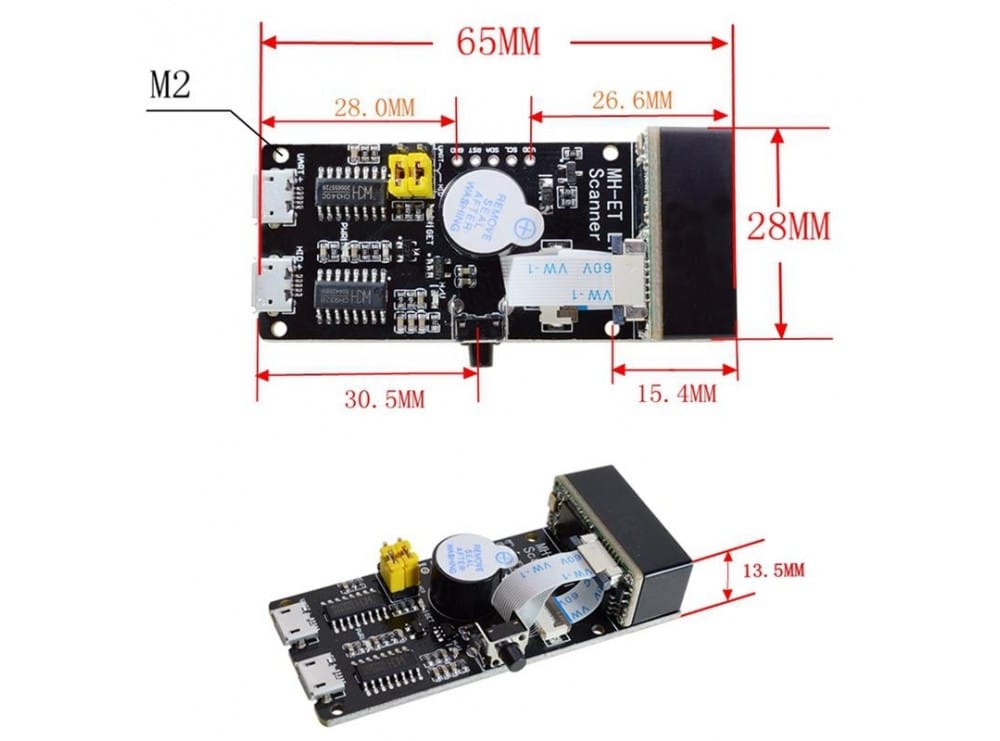

Dimensions (LxWxH): 65x28x13.7mm
