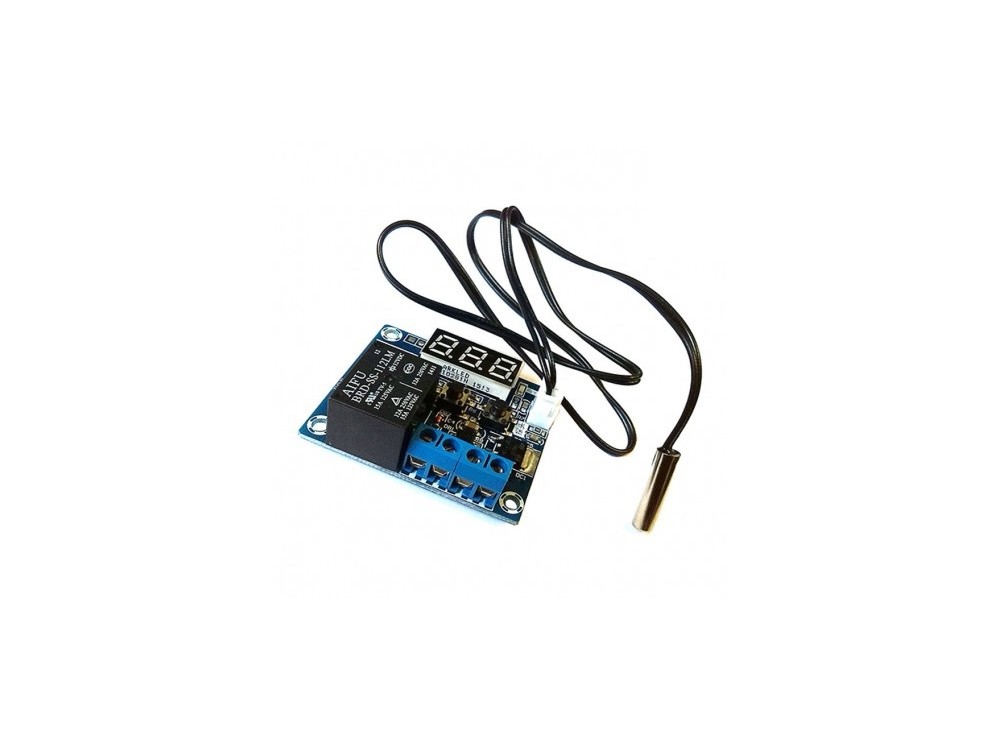

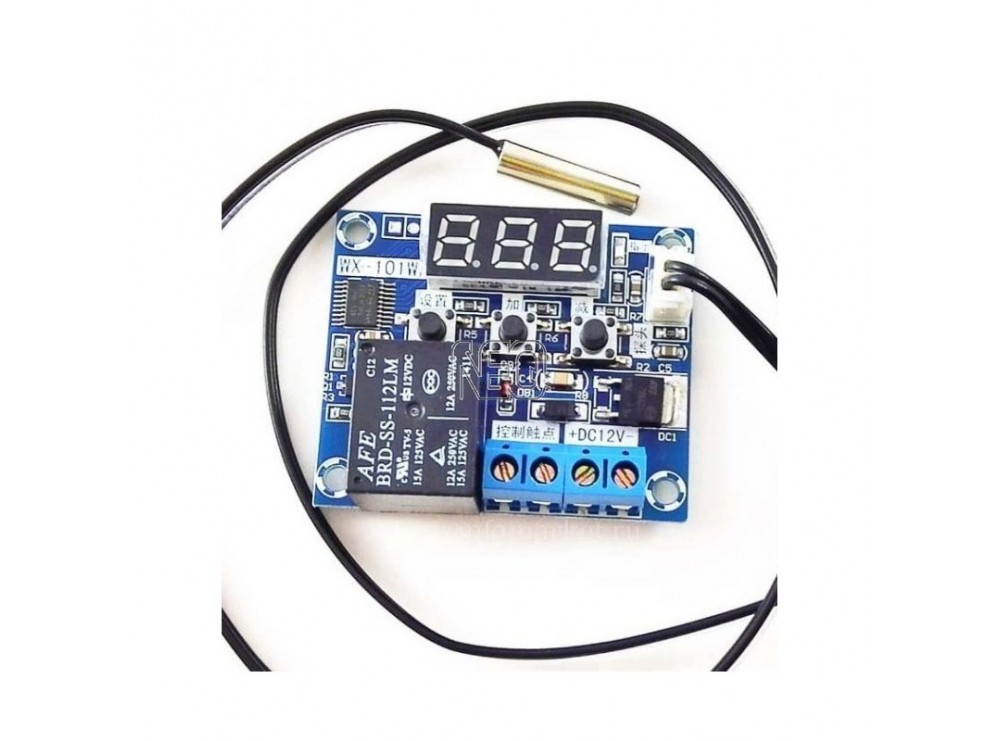

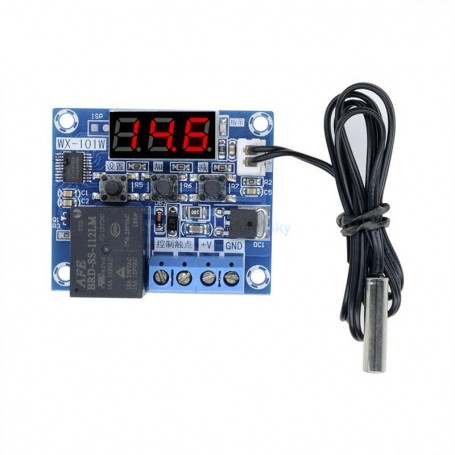

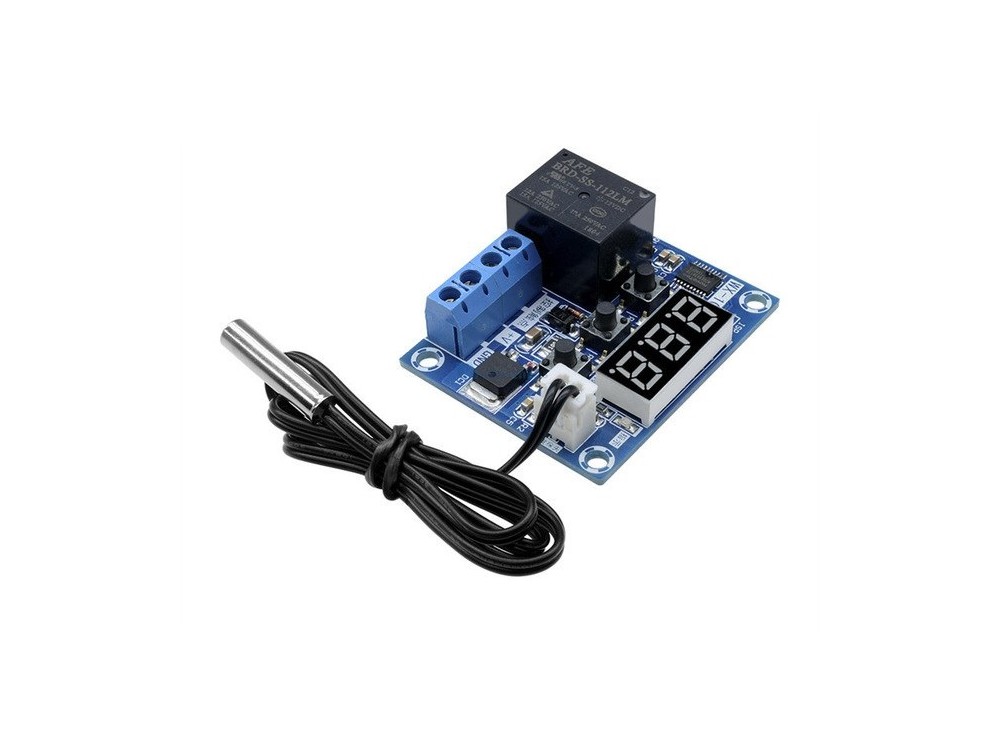

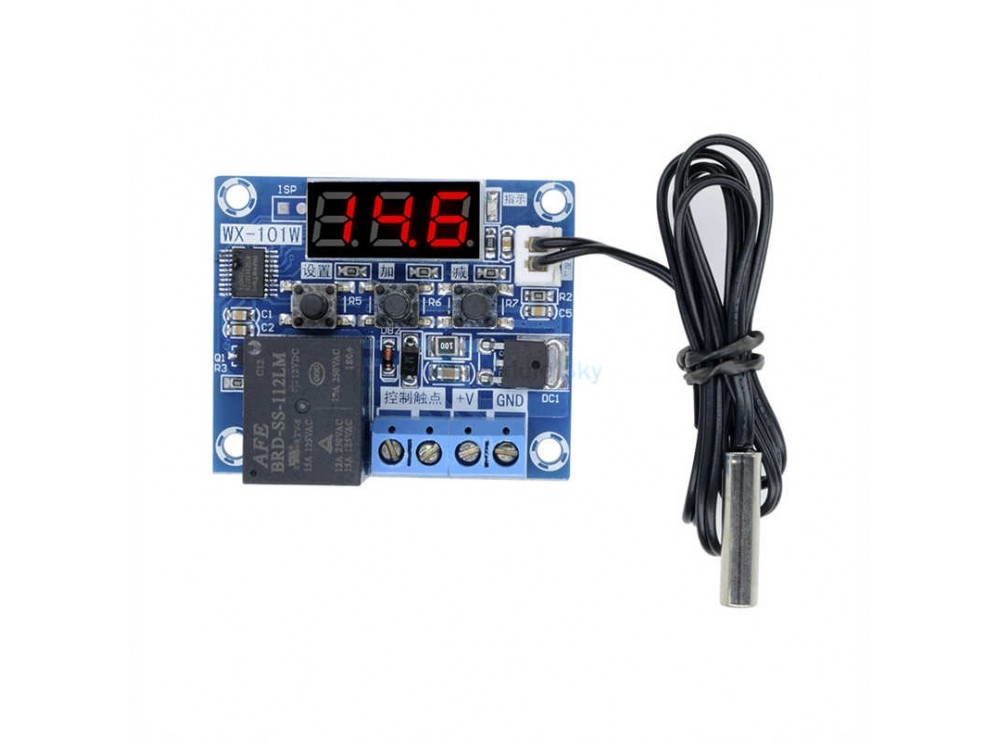

ماژول ترموستات دیجیتال WX-101W یک ابزار پیشرفته برای کنترل دما در سیستمهای گرمایشی و سرمایشی است. این ماژول با بهرهگیری از سنسور دقیق NTC10K و نمایشگر دیجیتال، امکان نظارت و تنظیم دما را به صورت لحظهای فراهم میکند. قابلیت انتخاب بین حالت گرمایش و سرمایش، تنظیم حساسیت، کالیبراسیون دما و تعریف زمان تأخیر برای تغییر وضعیت رله از ویژگیهای کاربردی آن است. این ماژول به طور خودکار وضعیت رله را با توجه به دمای محیط کنترل کرده و در صورت بروز خطاهایی مانند قطع یا کوتاهشدن سنسور، با نمایش هشدار مناسب، از سیستم محافظت میکند. WX-101W برای کنترل دقیق و کارآمد دما در کاربردهای مختلف طراحی شده است.
مشخصات:
- ولتاژ کاری 12 ولت DC
- سنسور NTC10K
- نرخ تازه سازی اطلاعات 0.5 ثانیه
- دقت 0.1 درجه
نحوه استفاده:
با استفاده از کلیدهای جهت دار دمای تحریک را تعیین میکنیم.
F-1 با زدن دکمه SET وارد قسمت تنظیمات شده و با دوباره فشار دادن وارد قسمت تنظیمات F-1 می شوید. با کلیدهای جهت دار از بین دو مد Cooling و Heating انتخاب کنید.
Cooling: در صورت بالا رفتن دما از حداکثر مجاز تعیین شده رله وصل می شود(هدف، کنترل سیستم سرمایشی)
Heating: در صورت پایین آمدن دما از حداقل تعیین شده رله وصل می شود(هدف، کنترل سیستم گرمایشی)
F-2 با زدن دکمه SET و با استفاده از کلیدهای جهت دار بین پارامترها امکان جابجایی وجود دارد. با انتخاب F-2 وارد تنظیمات هیسترزیس شوید. این پارامتر تعیین کننده مقدار تلورانس حساسیت می باشد. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما سیستم رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.
F-3 با طی مراحل فوق وارد قسمت F-3 که به منظور کالیبراسیون می باشد. به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.
F-4 تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما (قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)
در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “EO” بر روی صفحه نمایش ظاهر می شود.
ناشناس –
سلام لطفا موجودش کنین
ناشناس –
سلام امکان نصب دارد ولی با توجه به رله 10 آمپری از المان هایی با جریان کشی پایین تر می بایست استفاده نمایید
ناشناس –
سلام میشه المان سرد کننده و فن به این وصل کرد.
ناشناس –
سلام میشه برای دستگاه جوجه کشی استفاده کرد
ناشناس –
سلام موجودی مطابق با تصویر کالا می باشد تراشه 20 پایه می باشد .
ناشناس –
سلام آیسی محصول چند پایه هست ؟ لطفاً به جز عکس جوابمو بدین
ناشناس –
میشه آیسی میکرو رو مدلش بگید اگر از pic استفاده کنم کنه تو طولانی مدت خطا زیادی داره اگر STM استفاده کنه دقیق تر هست
