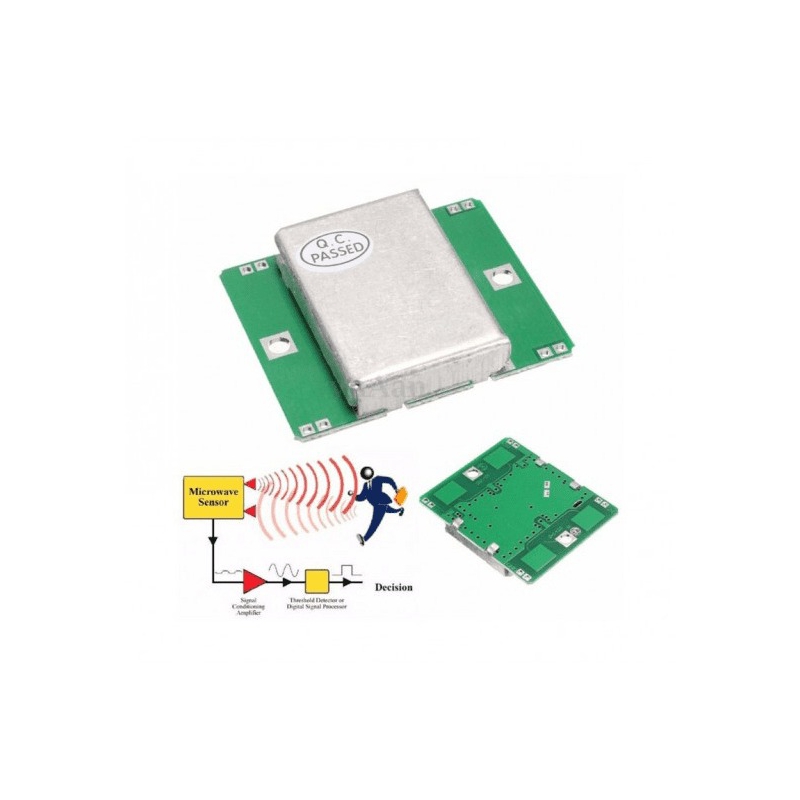

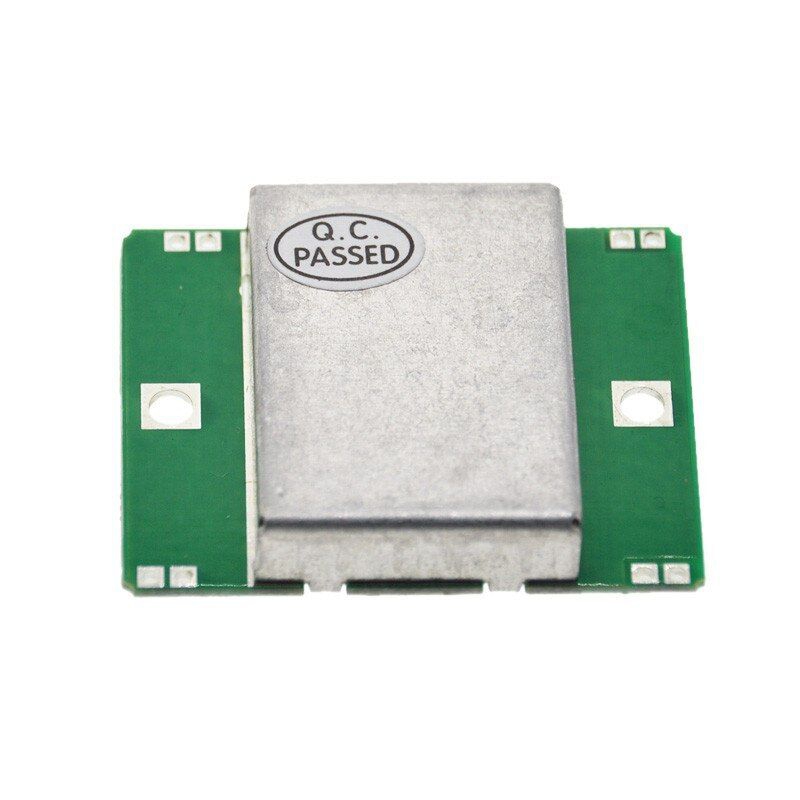

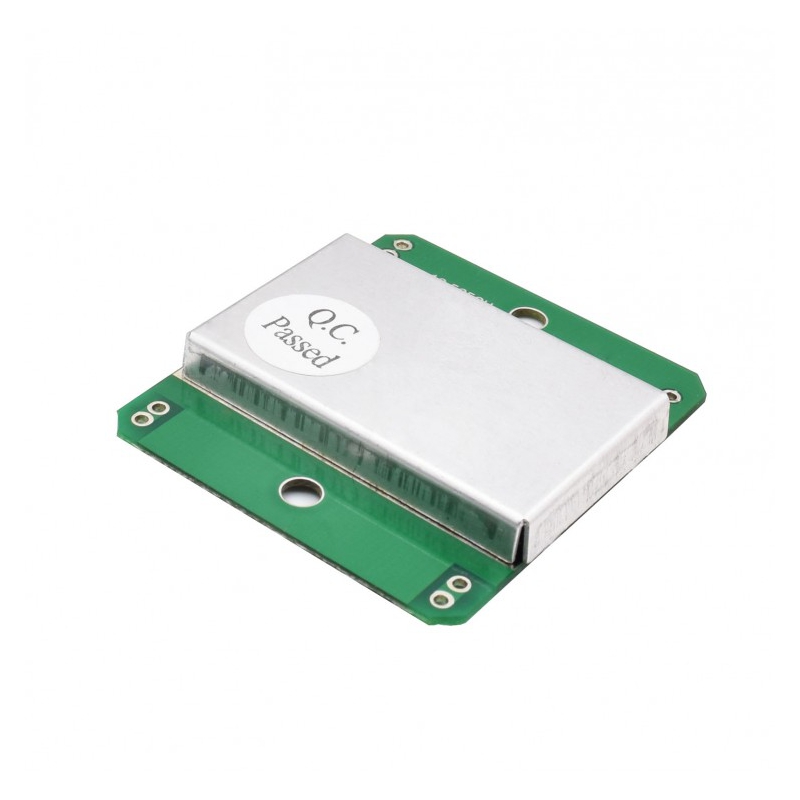

ماژول رادار دوپلر مایکروویو HB100

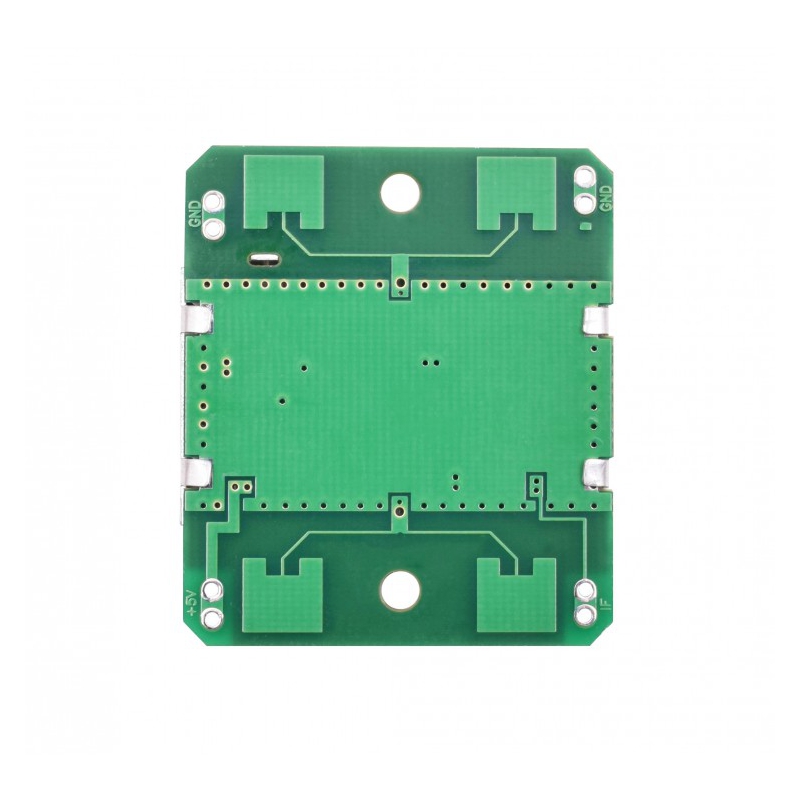

حسگر حرکتی میکرو ویو HB100 یک ماژول فرستنده-گیرنده دوپلر X-Band Bi-Static می باشد. در این حسگر، یک نوسان ساز تشدید کننده عایق(DRO) تعبیه شده است ، شامل یک جفت آنتن Microstrip patch می باشد ،عملکرد این ماژول به جهت استفاده در سیستم های تشخیص حرکت مناسب است ساده می باشد بدین ترتیب که ابتدا امواج میکروویو را ارسال نموده و سپس تفاوت بین فرکانس موج فرستاده شده را با فرکانس موج دریافت شده را اندازه گیری می کند. این اختلاف فرکانس، با سرعت حرکت جسمی که تشخیص داده است، نسبت مستقیم دارد.

از این ماژول می توانید جهت ساخت سیستم های هشدار، آشکارسازهای حرکت، کنترل روشنایی، اندازه گیری سرعت خودرو و درب های اتوماتیک، استفاده نمایید.

عملکرد سنسورهای مایکروویو به این صورت است که امواج الکترومغناطیسی با طول موج 24 گیگاهرتز توسط آنتن های موجود در داخل این سنسور ها در محیط منتشر شده و بازخورد آن توسط آنتن های گیرنده به پردازنده مرکزی ارسال میگردند. در صورتی که هیچ حرکتی در محیط نباشد فرکانس ارسالی و دریافتی برابر خواهد بود ولی چنانچه حرکتی صورت پذیرد فرکانس دریافتی تغییر کرده و پردازنده فرمان لازم را به رله خروجی ارسال می نماید.

زاویه پوشش و حساسیت این سنسورها قابل تنظیم بوده و بر اساس کاربری مورد نیاز می توان تنظیمات لازم را انجام داد.

اساس کارکرد این سنسور ها ، تشخیص حرکت انسان، حیوانات یا اشیا بی جان در اثر برخورد با امواج صوتی با فرکانس بالا و تغییر شکل و فرکانس امواج برگشتی است.

ویژگی ها

• مصرف پایین جریان (به طور عادی 30 میلی آمپر)
• محدوده تشخیص طولانی (20 متر)
• ولتاژ : بین 4.75 ولت و 5.25 ولت
• فرکانسX-Band ماژول : 10.525 گیگاهرتز
• حداقل توان خروجی: 13dbm EIRP
