مجموعه 3 عددی ماژول رگولاتور کاهنده 12 ولت 3A

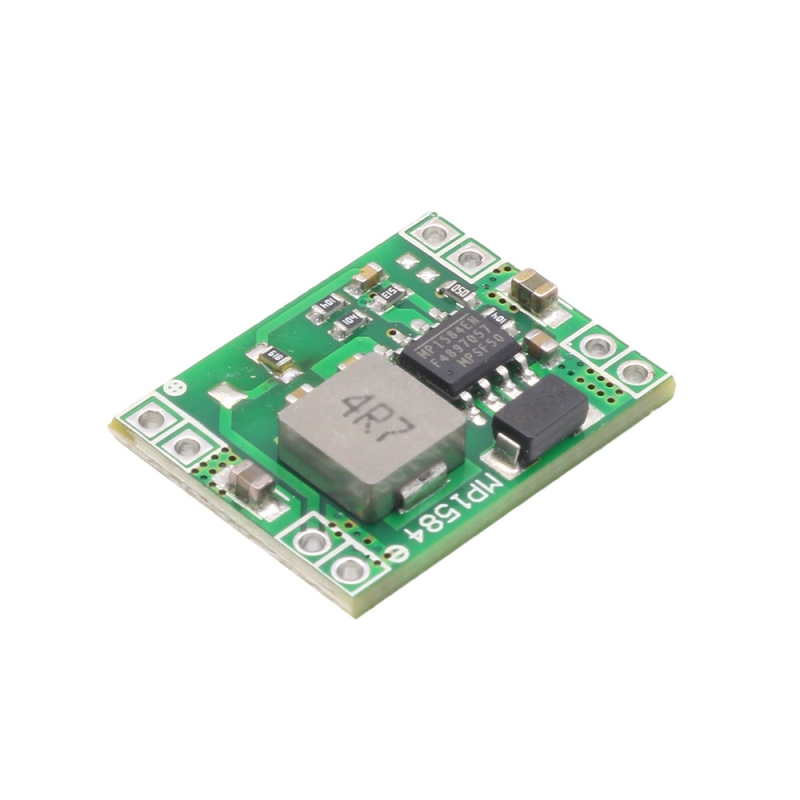

ماژول رگولاتور کاهنده 12 ولت 3A، مبدل DC به DC از نوع BUCK است که برای کاهش ولتاژ و تأمین جریان مورد نیاز در مدارهای الکترونیکی طراحی شده است. این ماژول از رگولاتور Y4183 MP1584EN استفاده می‌کند که یک رگولاتور کاهنده فرکانس بالا با حداکثر جریان خروجی 3 آمپر است و ولتاژ خروجی آن ثابت و برابر با 12 ولت می‌باشد.

مشخصات فنی:

• مدل: ماژول رگولاتور کاهنده DC-DC
• ولتاژ ورودی: 12-28V
• ولتاژ خروجی (خروجی ثابت): 12V
• ولتاژ خروجی: ≤ 20 V
• جریان خروجی: حداکثر 3A
• فرکانس سوئیچینگ: 1.5MHz (بیشینه)، معمولاً 1MHz
• ریپل خروجی: < 30mV
• بازدهی: 96% (بیشینه)
• دمای کار: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

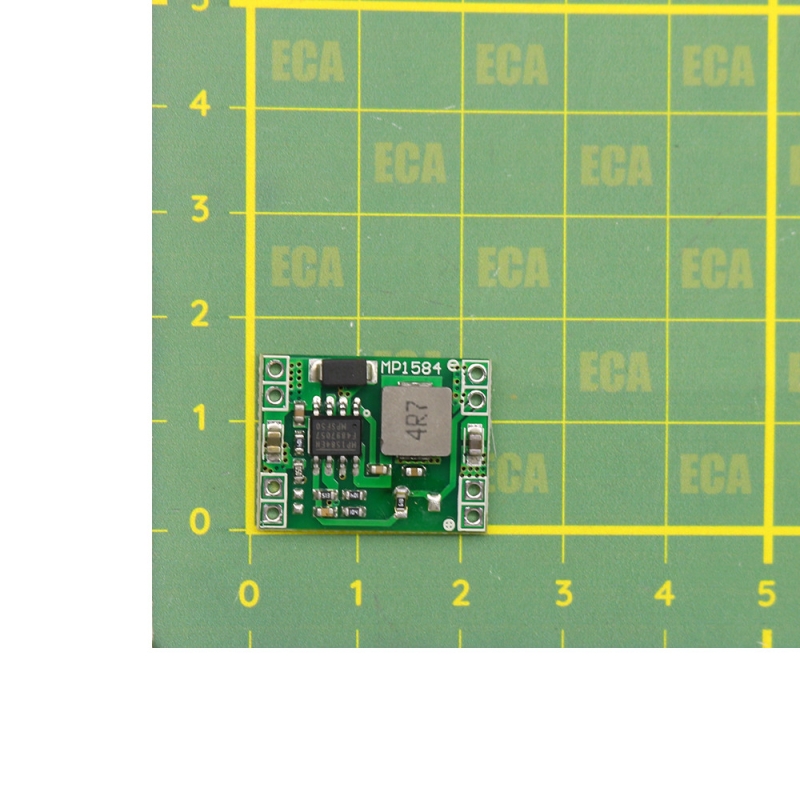

• ابعاد: 22mm x 17mm x 4mm

کاربرد ها:

• منبع تغذیه برای مدارهای میکروکنترلر
• تغذیه سنسورها و ماژول‌های مختلف
• پروژه‌های الکترونیکی کوچک
• انواع کاربردهای صنعتی و خانگی

Description

This is a tiny powerful step-down (Buck) switching voltage converter with a wide operating range.
This device is about the size of a US Quarter.

Specification

Model Name: Ultra-small DC-DC step-down module
Input voltage: 12-28V
Output Voltage (Fixed output ) : 12V
Output voltage ≤ 20 V
Output current: rated current 3A(MAX).
Switching Frequency: 1.5MHz (highest)  typical 1MHz
Output Ripple: < 30mV
Efficiency: 96% (max)
Operating temperature: -40 Celsius to +85 Celsius
Size: 22mm*17mm*4mm
