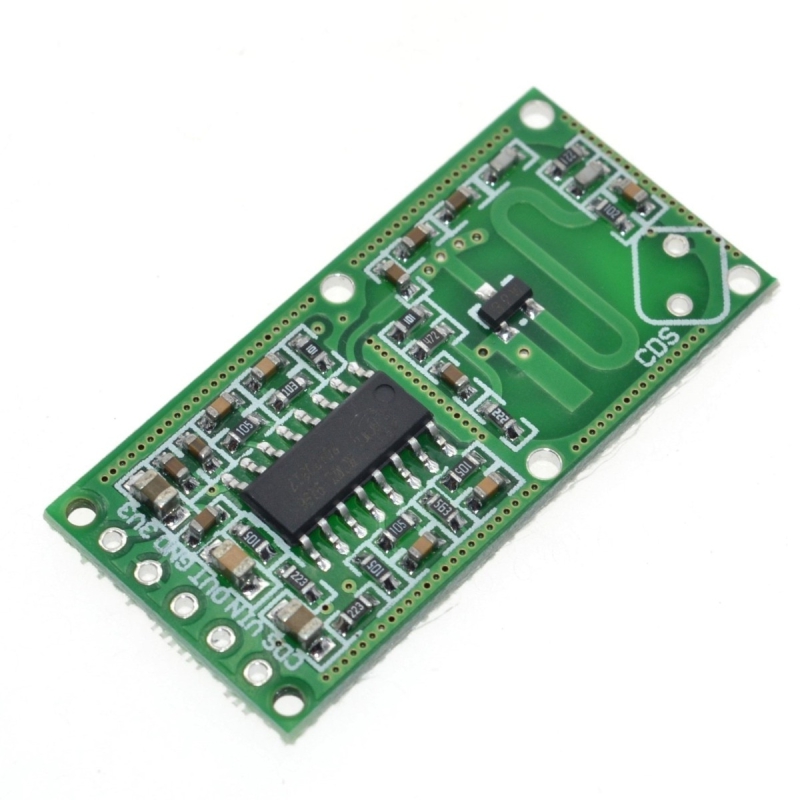

ماژول سنسور تشخیص حرکت مایکروویو RCWL- 0516

ماژول سنسور تشخیص حرکت مایکروویو RCWL- 0516 همانند ماژولهای PIR جهت تشخیص حرکت مورد استفاده قرار میگیرد. سنسور تشخیص حرکت RCWL- 0516 قابلیت تشخیص حرکت را با امواج مایکروویو دارا است. این ماژول کوچک دارای ولتاژ کاری 4 الی 28 ولت بوده و دارای قابلیت نفوظ در اجسام را دارا می‌باشد.سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد.

سنسور RCWL-0516، مبتنی بر تراشه RCWL-9196 بوده و مانند سنسورهای PIR جهت تشخیص حرکت استفاده می‌شود. با این تفاوت که از تکنولوژی رادار داپلر مایکروویو جهت تشخیص استفاده می‌کند. این سنسور سیگنال‌هایی با فرکانس مشخص به محیط اطراف ارسال می‌کند که این سیگنال در برخورد با اجسام بازتاب شده و به سنسور برمی‌گردد. با تحلیل این سیگنال توسط سنسور اطلاعات لازم استخراج می‌شود.
حساسیت بالا، فاصله تشخیص زیاد، قابلیت اطمینان بالا، زاویه تشخیص مطلوب و رنج گسترده ولتاژ تغذیه از جمله ویژگی‌های خوب این سنسور می‌باشد.

مشخصات

ولتاژ کاری: 4-28 ولت DC
جریان کاری: 2.8 میلی‌آمپر، حداکثر 3 میلی‌آمپر
فاصله تشخیص: 7 متر
انتقال قدرت: 20 میلی‌وات
ولتاژ خروجی (سطح پایین): 0 ولت
ولتاژ خروجی (سطح بالا): 3.3 ولت
دمای کاری: 20- الی 80+ درجه سانتی‌گراد
دمای ذخیره: 40- الی 100+ درجه سانتی‌گراد
فرکانس کاری: 3.2GHz
زاویه تشخیص: 360 درجه
اندازه: 17×36 میلی‌متر

Description

This sensor module has been designed as an alternative to the common PIR motion sensors widely used in burglar alarms and security lights. Like the PIR sensor, this sensor also detects only movements within its detection range. But instead of sniffing the black body radiation from a moving person, this sensor uses a “microwave Doppler radar” technique to detect moving objects. It has a sensitivity range of ~7 meters. When triggered, its TTL-level output (OUT) pin will switch from LOW (0 V) to HIGH (3.3 V) for a finite time (2 to 3 s) before returning to its idle (LOW) state.

Features

Operating Voltage: 4-28V
Operating Current: 2.8mA (typical); 3mA (max)
Detection Distance: 5-9m
Transmitting Power: 20mW (typical); 30mW (max)
Output Voltage: 3.2-3.4V
Output Voltage Driving Capacity: 100mA
Trigger Way: repeat trigger
Output Control Low Level: 0V
Output Control High Level: 3.3V
Operating Temperature: -20~80 celsius
Storage Temperature: -40~100 celsius

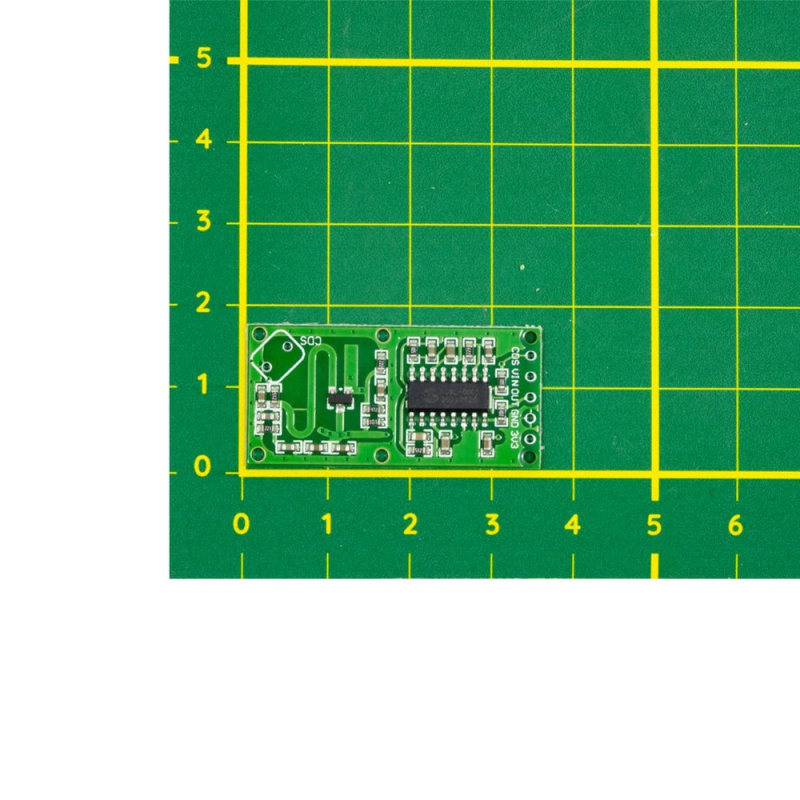

Board Size: 35.9 X 17.3mm
