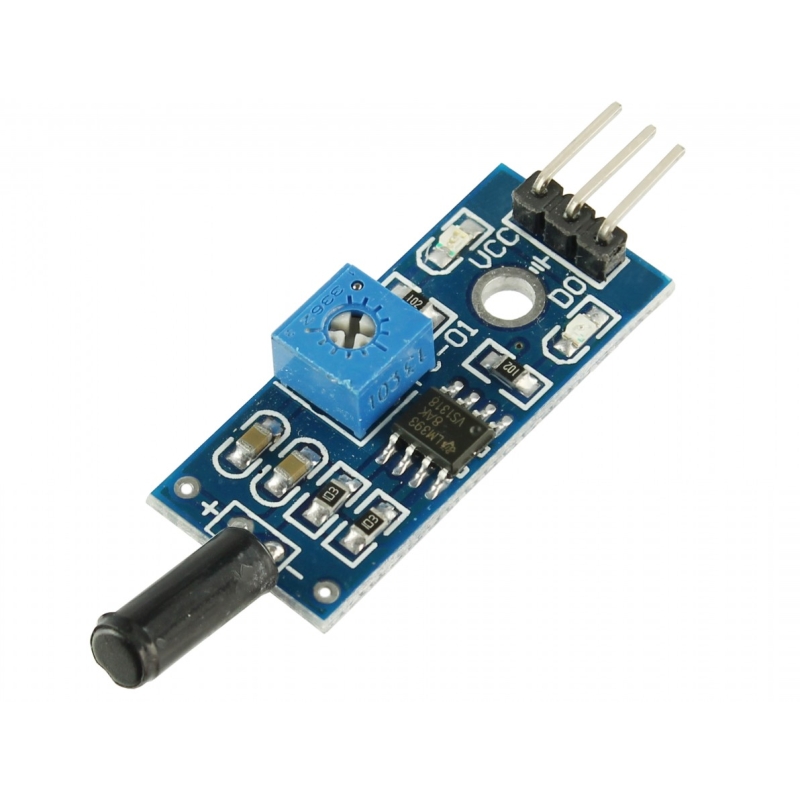

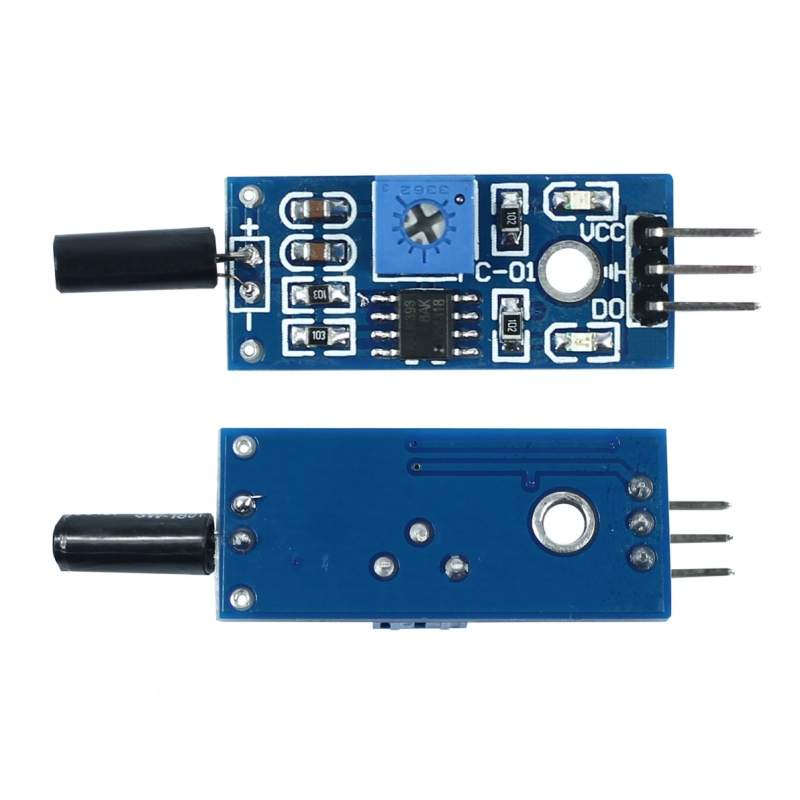

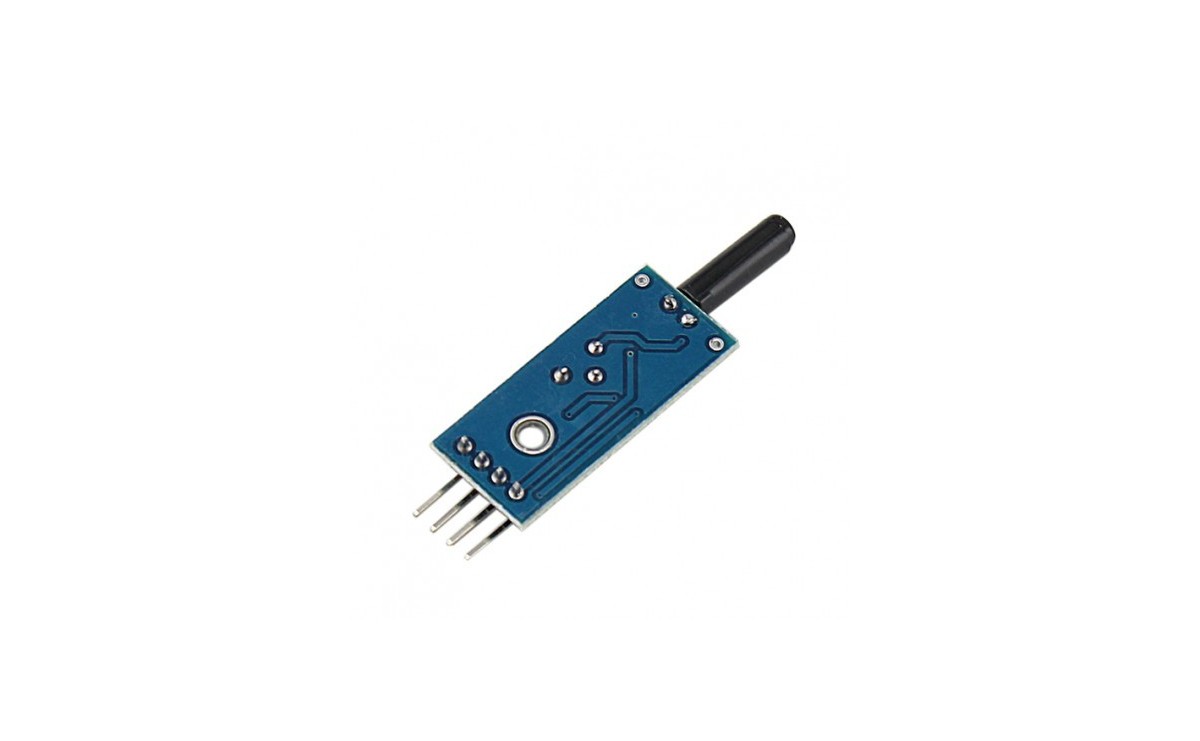

ماژول سنسور لرزش و ویبره مدل SW-18010P، یک ماژول کوچک با حساسیت بسیار بالا است که به کمک مقایسهکنندهی ولتاژ LM393، سیگنال خروجی دیجیتال تولید میکند. این ماژول برای تشخیص لرزش در کاربردهای مختلفی مانند سیستمهای هشداردهنده و دیگر سیستمهایی که با حس کردن لرزش فعال میشوند، مناسب است.
خروجی این ماژول در هنگام تشخیص لرزش LOW میشود و در این حالت LED سبزرنگ روی ماژول روشن است. در شرایطی که لرزشی حس نشود، خروجی HIGH بوده و LED خاموش میماند. این ماژول میتواند بهطور مستقیم به میکروکنترلر متصل شود.
مشخصات:
مدل: SW-18010P / SW-18015P
ولتاژ کاری: 3.3 ولت تا 5 ولت
جریان مصرفی: بیشتر از 15 میلیآمپر
خروجی: دیجیتال (0 و 1)
مجهز به مقایسهکنندهی ولتاژ LM393
ابعاد: 32 *14 میلیمتر
Introduction
for a variety of triggering shock, reported theft alarm, intelligent car, electronic building blocks.
Please note that this module triggers a very short time upon sensing a big shock, not enough to drive the relay, the data show that some people can be connected directly to the relay module, the practical application ineffective.
when the product does not shock, vibration switch OFF state, the output of high output, the green light does not shine;
when the product is shock, vibration switch is turned on instantly, the output of low output, the green indicator light;
the output can be directly connected to the microcontroller through the microcontroller to detect high and low, thereby detecting whether the environment there is vibration, play a role in the police
Specification
the use of the company’s high sensitivity vibration switch SW-18010P default with vibration sensors.
the comparator output signal clean, good waveform, driving ability, more than 15mA
the working voltage 5V-3.3V
output forms: Digital switching output (0 and 1)
a fixed bolt hole for easy installation
small PCB board size: 3.2cm X 1.4cm
Sensor: SW-18010P / SW-18015P
using a wide voltage comparator LM393
VCC: positive power supply
GND: a negative one
DO: digital signal output
AO: With this shock sensor this function is invalid
ناشناس –
سلام، این ماژول در بهترین حالت تا 20mA جریان در خروجی تامین می کند در صورتی که با این جریان رله مورد نظر قابلیت فعال شدن داشته باشد قابل استفاده می باشد در غیر اینصورت مجبور به استفاده از یک مدار واسط خواهید بود.
ناشناس –
سلام ایا این ماژول به ماژول رله وصل میشود؟ولتاژ ورودی و خروجی چقدر هست؟قابل استفاده برای زلزله هست؟ممنون
ناشناس –
سلام، بسته به کاربرد شما دارد.
ناشناس –
سلام ، ایا میتوان برای تشخیص تغییر زاویه یا شیب ، از این این ماژول استفاده کرد؟
ناشناس –
سلام ، ایا میتوان برای تشخیص تغییر زاویه یا شیب ، از این این ماژول استفاده کرد؟
ناشناس –
سلام برای این منظور تست نشده است .
ناشناس –
سلام خسته نباشید برای تشخیص لرزش ساختمان میشه استفاده بشه ؟
ناشناس –
سلام دوست عزیز این مازول های ضربه به صورت مکانیکی بوده و حساسیت بالایی ندارند! برای راه اندزای رله نیز، سیم بندی خود را چک کنید، چون صفر و یک ساده می دهند و احتمالا سیم بندی درست بنده که رله تریک نشده است
ناشناس –
من هشت عدد خرید کردم . بد ترین کیفیت را داشت . در حساسیت بالا باید محکم میزدیم سرش تا جواب بده . خروجی توان تحریک کردن حتی ماژول رله رو هم نداشت
