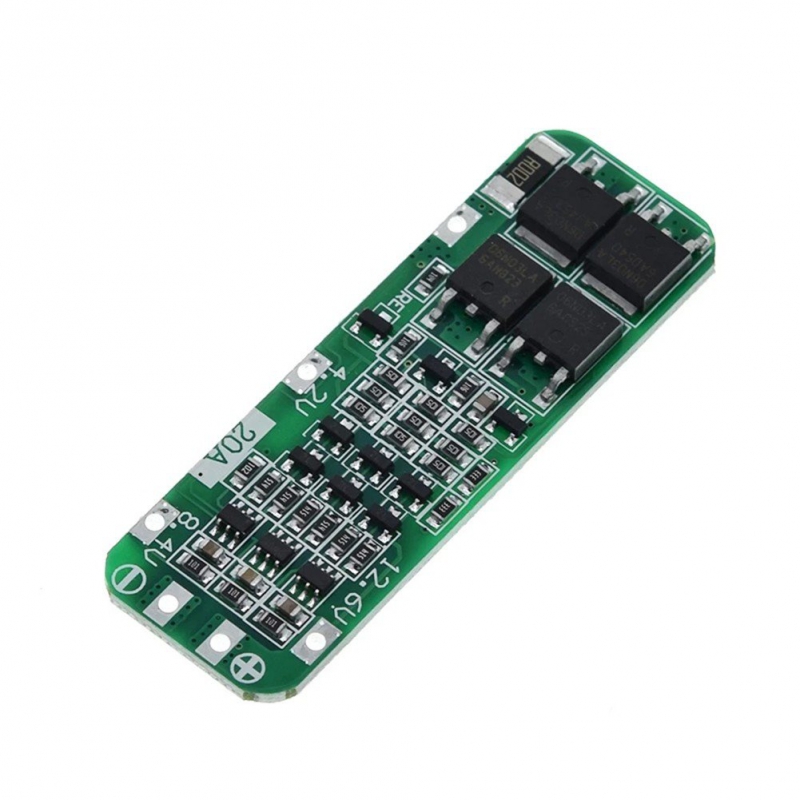

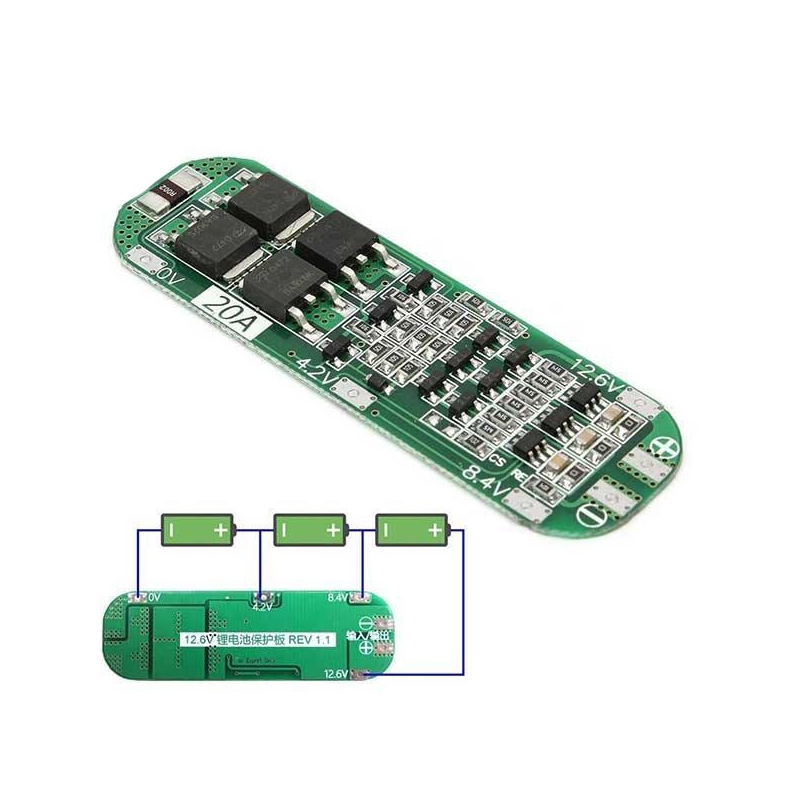

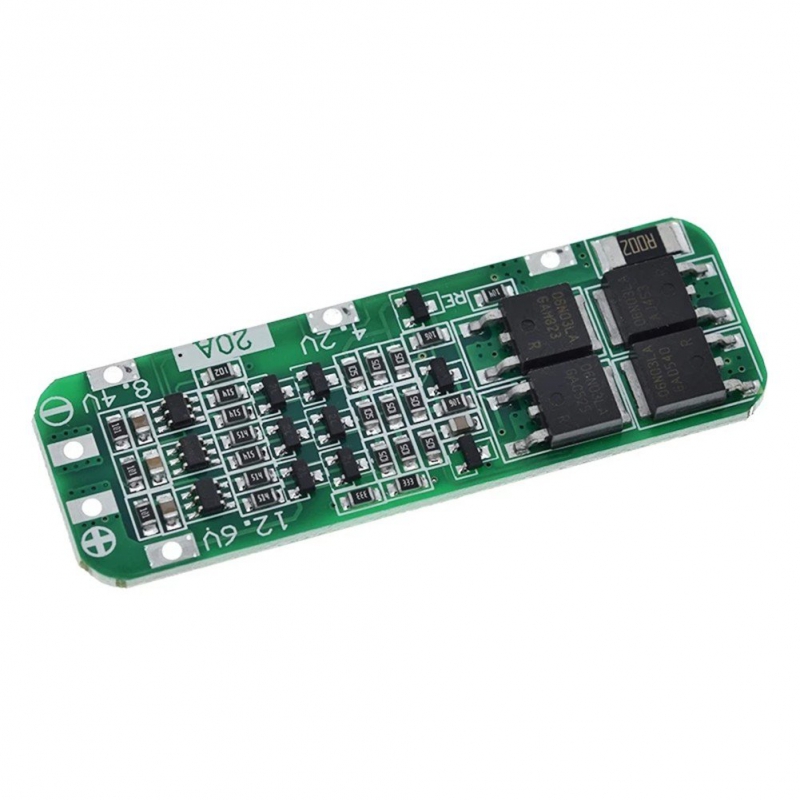

مجموعه 4 عددی ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 20 آمپر

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 3 سل با توانایی شارژ حداکثر با 20 آمپر است. از ویژگیهای این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند.

مشخصات

ولتاژ کاری: 12.6 ولت
توانایی شارژ 3 باتری لیتیومی 18650 تا لیتیوم پلیمر در حالت سری
ماکسیموم جریان کاری :20 آمپر
جریان مصرفی در حالت بی باری :کمتر از 50 میکرو آمپر
مدار محافظ جریان:قطع جریان در صورت اتصال کوتاه و وصل خوکار آن در صورت رفع اتصال کوتاه

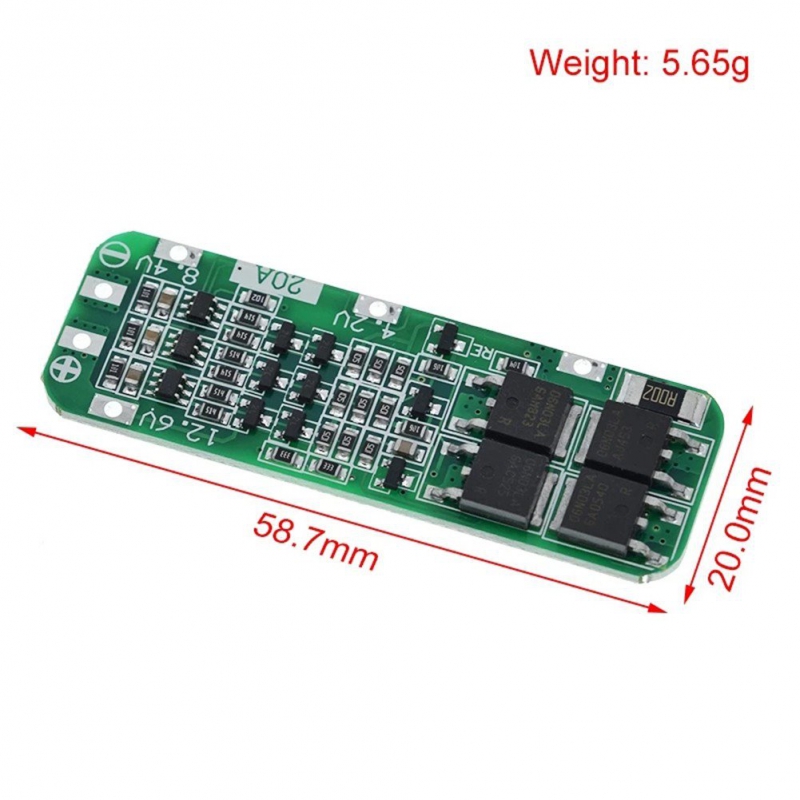

ابعاد:59X20 میلی متر
تراشه: DW01A
ماسفت:ِP0903BDG

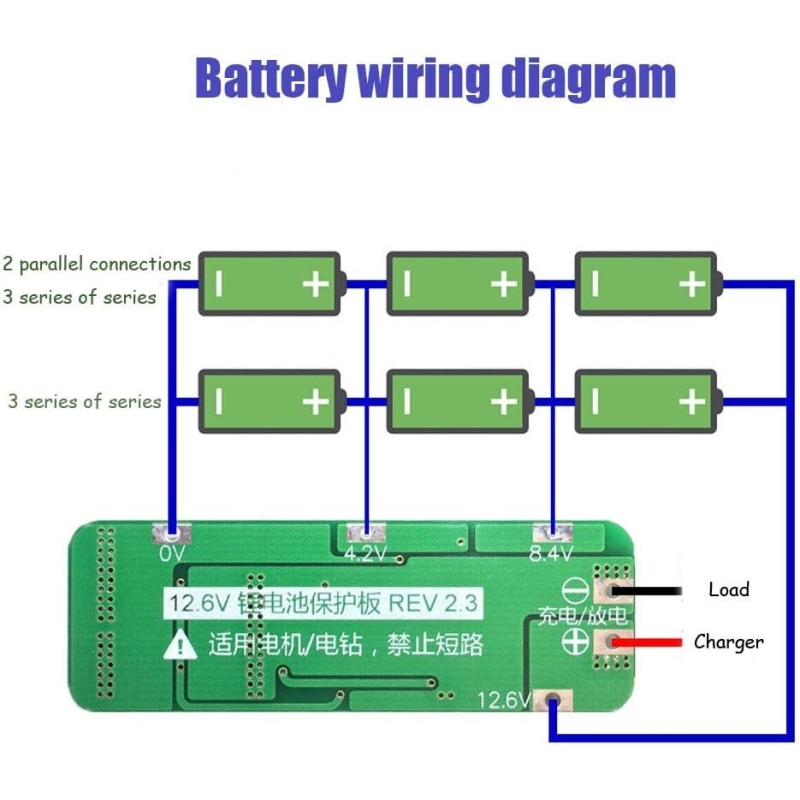

توجه: برای راه اندازی و شارژ باتری باید سه عدد باتری یا باتری 3 سل وصل شود در غیر این صورت کار نخواهد کرد.

Specification
Charging voltage: 12.6V
Maximum output current: 20A
Continuous charge current (upper limit): 10A
Board size: 59x20x3.4mm.
3S12.6V 20A lithium battery protection board (comes with recovery function-AUTO Recovery).
Scope: Nominal voltage of 3.6V, 3.7V lithium battery (including 18650,26650, polymer lithium battery).
Charging voltage: 12.6V – 13.0V.
Continuous discharge current (upper limit): 20A (if the cooling environment is not good, please reduce the load current use).
Continuous charge current (upper limit): 10A.
Suitable for starting current below 40A, power 65W below the drill.
