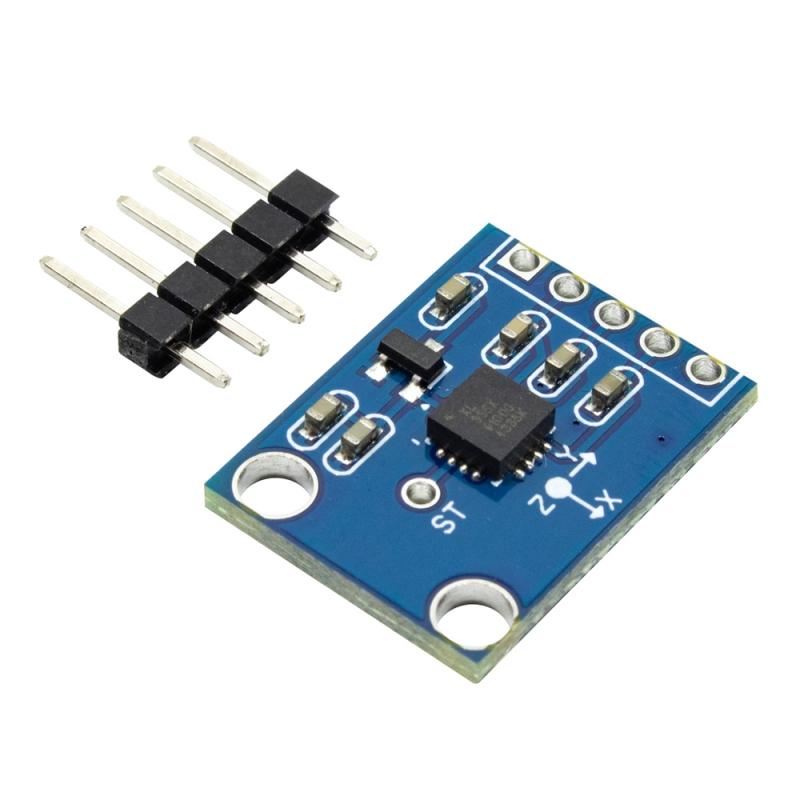

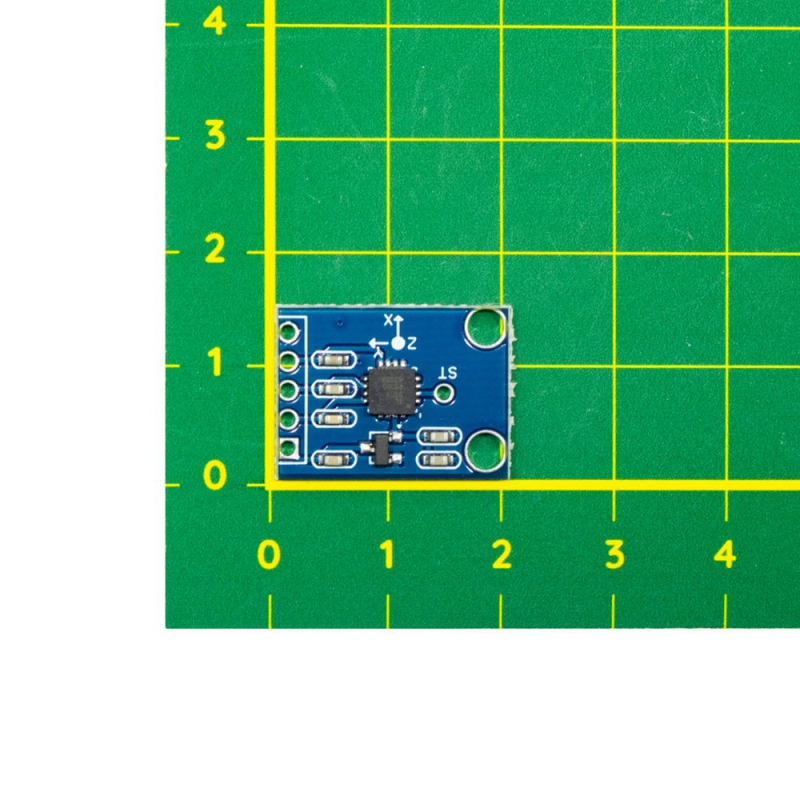

ماژول شتاب سه محوره ADXL335

ADXL335 یک سنسور شتاب سنج 3 محور کوچک، با توان مصرفی پایین و دارای خروجی ولتاژ با حالت دهی سیگنال است.

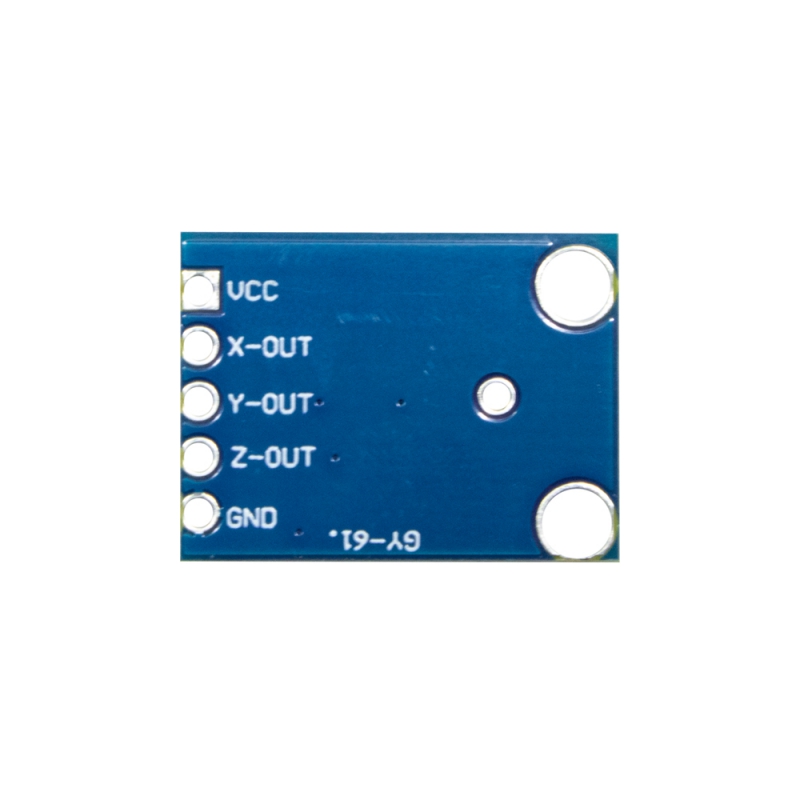

این سنسور میتواند شتابهای استاتیک گرانش مانند کاربردهای زاویه سنجی را اندازه گیری کند. همچنین شتابهای دینامیک مانند شتابهای حرکتی، شوکهای مکانیکی و لرزش در این سنسور قابل اندازه گیری است. کاربر با استفاده از خازنهای CX، CY و CZ میتواند پهنای باند شتاب سنج را متناسب با نیاز در هر سه محور تنظیم نماید. پایه های XOUT، YOUT و ZOUT خروجیهای ولتاژ برای سه محور x  و y و z هستند.

مشخصات

• خروجی آنالوگ
• اندازه گیری در بازه +-3.6g
• ولتاژ تغذیه 1.8 ولت تا 3.6 ولت
• تولید شده در قالب LFCSP-LQ
• حساسیت 300 میلی ولت به ازای هر g
• کاملا حفاظت شده در مقابل حرارت و رطوبت
• پهنای باند 0.5 هرتز تا 550 هرتز برای محور z
• پهنای باند 0.5 هرتز تا 1600 هرتز برای محورهای x  و y
• شتاب سنج سه محور با سه خروجی مجزا برای سه محور x  و y و z

کاربردها

• رباتیک و ربات های پرنده
• دستگاه های جهت یاب
• ریموت کنترلرهای سه بعدی
• کنسول های بازی
• کاربردهای آزمایشگاهی

Introduction

ADXL335 is a small size, low power consumption, three axis
accelerometer, providing the voltage output of signal disposal, it can measure
+/- 3g magnetic field full-scale acceleration minimum. It can measure skew
detection of the application of static gravity acceleration, and sports, impact
or vibration acceleration in dynamic.

Feature

Three-axis magnetic field accelerometer module
Compact size, low power supply
Used for game systems, mobile devices, etc
Sensor Chip: ADXL335 / XL3358
Operating Voltage Range: 3V ~ 5V
Supply Current: 400uA
Interface: Analog quantity output
Operating Temperature: -40’C~ +85’C
