ماژول VL53L0X یک سنسور فاصله یاب لیزری نسل جدید بر پایهی فناوری ToF (زمان پرواز) است. این ماژول قادر به اندازهگیری دقیق فاصله تا 2 متر بوده و به دلیل طراحی کوچک و عملکرد دقیق، برای کاربردهای مختلف از جمله رباتهای هوشمند، تجهیزات آزمایشگاهی و تست محصولات خط تولید مناسب است.
ماژول VL53L0X از یک الایدی مادون قرمز 940 نانومتری استفاده میکند که برای چشم انسان نامرئی بوده و به کمک فیلترهای مادون قرمز داخلی، ایمنی و دقت بالایی در اندازهگیری فاصله ارائه میدهد. این ماژول از روشهای ارتباطی متنوعی از جمله UART (سریال)، PWM و I2C پشتیبانی میکند و قابلیت اتصال به Arduino، STM32 و سایر میکروکنترلرها را دارد.
ویژگیها
فاصله تشخیص: 0 تا 2 متر (در شرایط نوری کم، حالت برد بلند)
زمان پاسخدهی: 22 میلیثانیه
ولتاژ کاری: 3 تا 5 ولت (به همراه رگولاتور داخلی)
جریان مصرفی: 25 میلیآمپر
ابعاد: 25×15.6 میلیمتر (شامل سوراخهای نصب)
دمای عملیاتی: -20 تا +85 درجه سانتیگراد
دمای نگهداری: -40 تا +125 درجه سانتیگراد
روشهای ارتباطی: خروجی سریال (UART)، PWM و I2C
بادریت پیشفرض سریال: 9600bps (قابل تنظیم تا 115200bps)
نحوه اتصال: سازگار با بردهای Arduino، STM32 و میکروکنترلرهای سری 51
کاربردها
رباتهای هوشمند: اندازهگیری فاصله و جلوگیری از برخورد
تجهیزات آموزشی و آزمایشگاهی: آموزش اصول فاصلهسنجی و آزمایشهای فیزیکی
خطوط تولید: تست محصولات و اندازهگیری دقیق در فرآیندهای تولید
سیستمهای امنیتی: تشخیص حضور و فاصله در محیطهای حساس
نکات مهم در استفاده از ماژول
به دلیل تأثیر نور محیطی بر عملکرد مادون قرمز، در نور زیاد ممکن است برد اندازهگیری کاهش یابد.
قبل از استفاده، حتماً فیلم محافظ سنسور را جدا کنید.
ماژول دارای تنظیمات ذخیرهشده بوده و پس از قطع برق نیز حفظ میشوند.
این ماژول یک راهحل اقتصادی و دقیق برای اندازهگیری فاصله در کاربردهای متنوع بوده و با ابعاد کوچک و وزن کم، بهراحتی در پروژههای مختلف قابلاستفاده است.
Description
Easy to use, eliminating complex communications, eliminating complex algorithms, direct output distance data. Easier to connect with other MCU and computer.

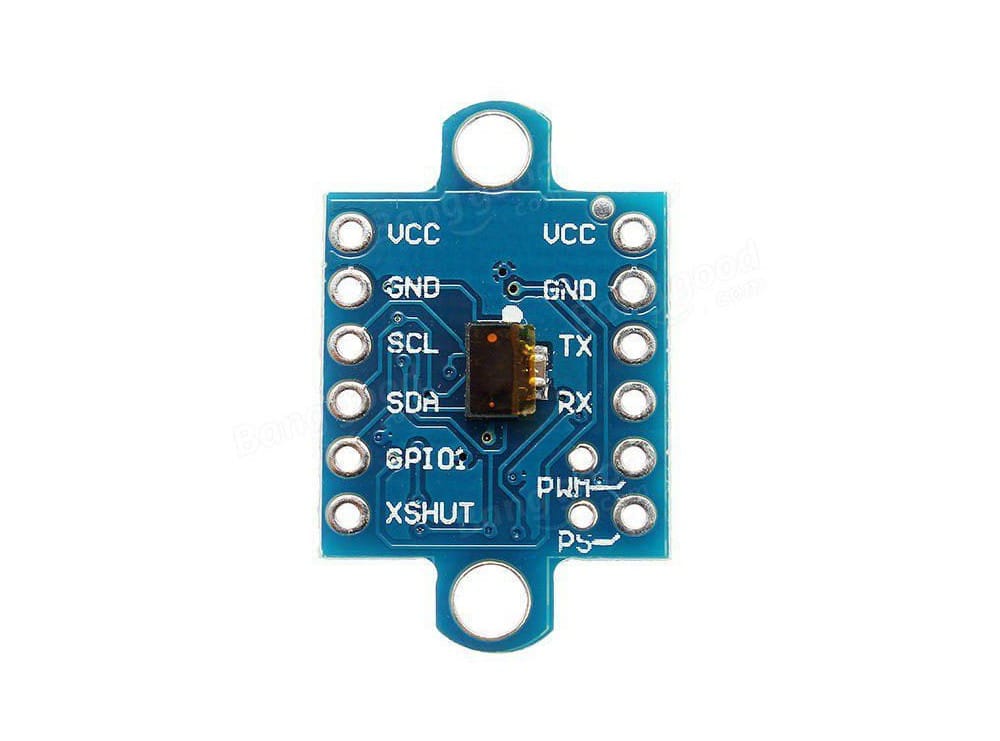

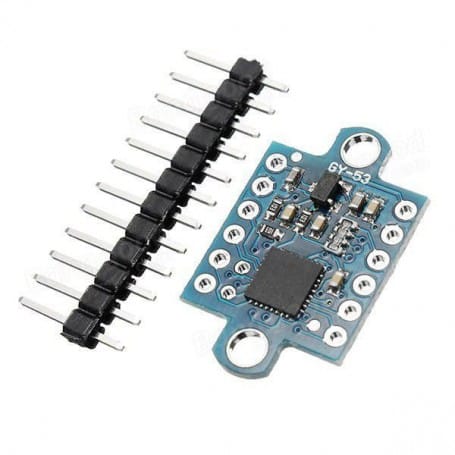

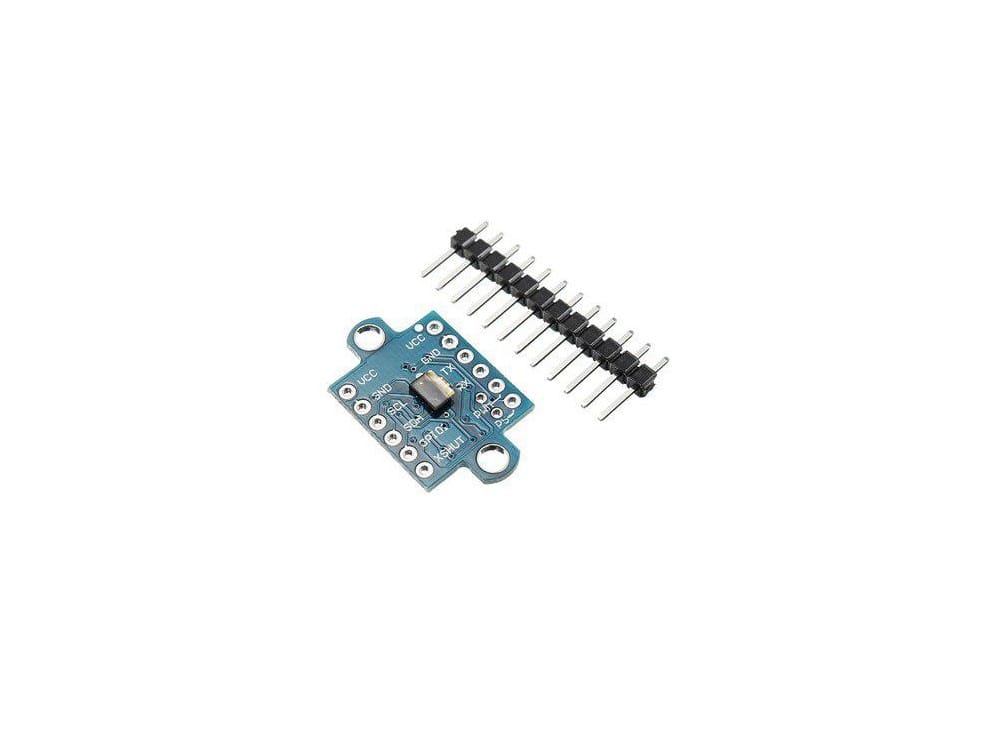

GY-53 infrared ranging module (VL53L0X + STM32)
Module type: GY-53
Use chip: VL53L0X + STM32
Power supply: 3-5v (low dropout voltage regulator)
Range: 2 meters (dark, long distance mode)

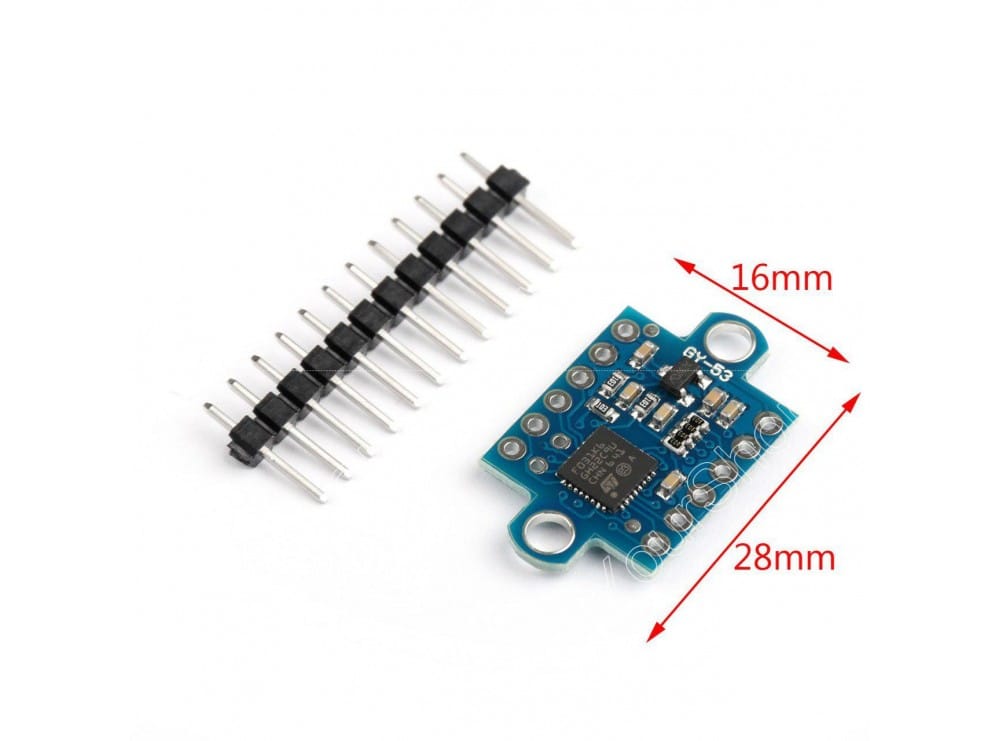

Size: 25mm*15.6mm (including mounting hole)
Communication mode: serial output, PWM output, the chip itself IIC output.
Serial port and PWM to read the data code: STM32, Arduino, 51 MCU.
Note that due to the infrared will be affected by the outside light, in the light will affect the maximum range of measurement, will not affect the measurement accuracy.
Default configuration: serial baud rate 9600, automatic output, high precision mode.
When using, please remove the sensor film.
GY-53 infrared distance measurement module (VL53L0X + STM32)
Module Model : GY-53
Use the chip: VL53L0X + STM32
Power supply: 3-5v (internal low voltage regulator)
Range: 2 m (dark, long distance mode)
Size : 25mm * 15.6mm (including mounting holes)
Communication: serial output, PWM output, the chip itself IIC output
ناشناس –
سلام، دارای دقت بالایی می باشد که می توانید با مطالعه دیتاشیت از مناسب بودن دقت سنسور برای کاربرد مورد نظر اطمینان حاصل نمایید. با آردوینو هم قابل راه اندازی و استفاده می باشد.
ناشناس –
سلام خسته نباشید. دقت این محصول چه مقدار است و اینکه با اردوینو قابل برنامه ریزی است؟
ناشناس –
سلام، این ماژول برای کاربرد مورد نظر قابل استفاده می باشد.
ناشناس –
سلام. من یه سنسور لیزری میخواستم برای تعیین فاصله و اینکه میخوام رو ربات سوارش کنم و میخام که دقت زیادی داشته باشه .
ناشناس –
سلام، بله قابل استفاده زیر نور خورشید است.
ناشناس –
سلام وقت بخیرامکان استفاده از این سنسور در محیط بیرون وجود داره ؟ زیر نور خورشید بدون خطا کار میکند ؟
ناشناس –
سلام سلام بر روی سطوح مورب تست نشده است .
ناشناس –
سلام سنسور التراسونیک فاصله از اجسام مورب و غیر صاف رو به دلیل بازتاب مورب از اجسام درست تشخیص نمی دهد ایا این سنسور فاصله از اجسام مورب را درست و دقیق تشخیص می دهد؟
ناشناس –
سلام ، چنین ماژولی نداریم .
ناشناس –
سلام و درود.تفاوت این ماژول با ماژول Vl42l1x به غیر از دامنه اندازه گیری، در چیست؟
