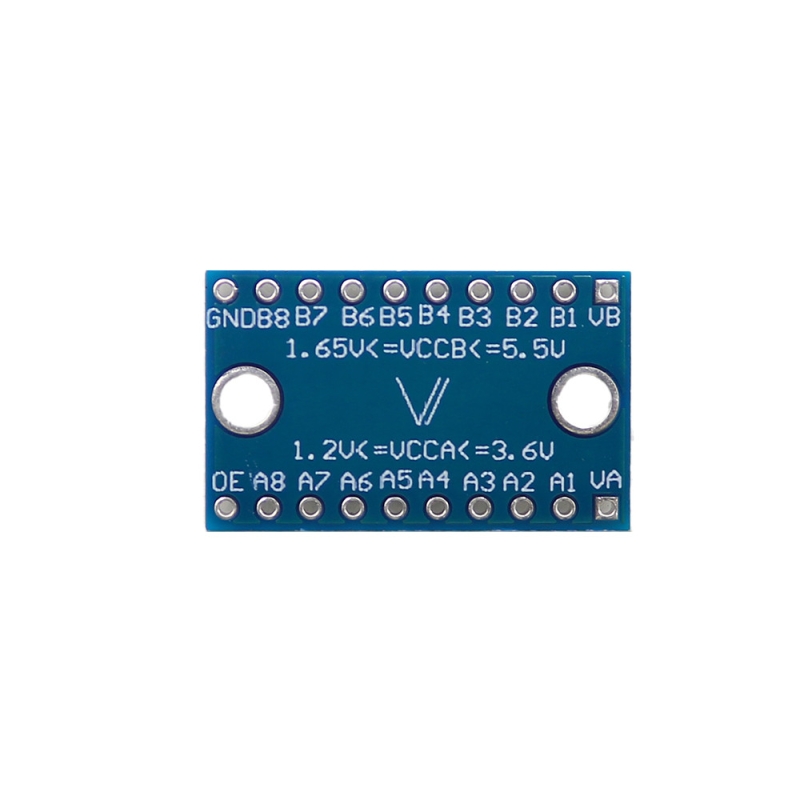

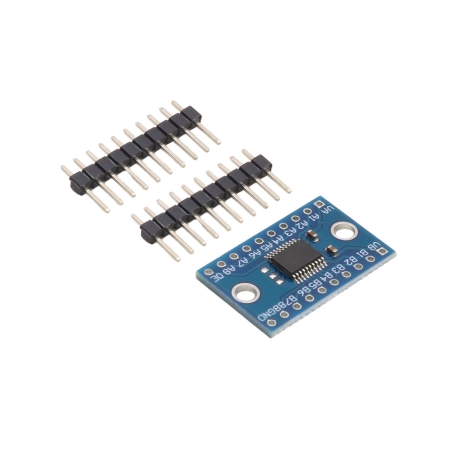

مجموعه 4 عددی ماژول مبدل سطح ولتاژ دو طرفه 8 کاناله TXS0108E

علاقه‌مندی
به علاقه‌مندی‌ها اضافه شد.
از علاقه‌مندی‌ها حذف شد.
آخرین بروزرسانی در 15 آذر 1404 6:56 ب.ظ
شناسه محصول: E2220CC9
قیمت:
تومان294,294

2 در انبار

تحویل اکسپرس
تحویل در کمتر از ۲ ساعت
امکان پرداخت در محل
تحویل بگیرید سپس پرداخت کنید
7 روز هفته، 24 ساعته
پشتیبانی آنلاین
ضمانت بازگشت کالا
تضمین بازگشت تا ۷ روز

مبدل TXS0108E، یک تبدیل کننده پرسرعت سطح ولتاژ دو طرفه 8 بیتی با تراشه YF08Eاست.
از آن جایی که ولتاژ بسیاری از ماژول‌ها و مدارهای الکتریکی 3.3 ولت و 5 ولت می‌باشد، و بعضی از میکروکنترلرها قادر به کارکرد در این ولتاژ نمی‌باشند، می‌توان از مبدل سطح ولتاژ TXS0108E استفاده نمود. در واقع این مبدل یک تبدیل کننده سطح ولتاژ است که ولتاژ 3.3 ولت را به 5 ولت و برعکس تبدیل می‌کند.
هر مبدل سطح توانایی تبدیل 8 پین در سمت بالا به 8 پین در سمت پایین را دارد. این مبدل سازگار با درگاه‌های UART / IIC / SPI بوده و استفاده از آن بسیار آسان می‌باشد.


مشخصات

  • تراشه: YF08E
  • پشتیبانی ولتاژ VCC A برابر است با : 1.2-3.6 ولت DC
  • پشتیبانی ولتاژ VCC B برابر است با : 1.65-5.5 ولت DC
  • سازگار با پروتکل‌های ارتباطی: UART/IIC/SPI
  • رزولوشن: 8 بیت
  • اندازه: 27x17x3 میلی متر
  • وزن: 4 گرم

introduction

Provide two-way communication capability at varied voltage levels to your electronics project with the TXS0108E. This chip perform bidirectional level shifting from pretty much any voltage to any voltage and will auto-detect the direction. Only thing that doesn’t work well with this chip is i2c (because it uses strong pullups which confuse auto-direction sensor).

Specification

Module chip : TXS0108E
VCC A side support voltage : 1.2 ~ 3.6 V
VCC B side support voltage : 1.65 ~ 5.5 V
Communication Interface Compatible : UART/IIC/SPI
No. of Bits : 8



دسته:
  1. ناشناس

    سلام خدمت دوستان عزیزی که منتظر این کالا بودند. این کالا در مورخ 1401/10/21 مجددا تامین موجودی گردید.

  2. ناشناس

    لطفا TXB0104 را هم موجود کنید

  3. ناشناس

    سلام دوستان عزیزانی که استفاده کردن لطفا راهنمایی کنن ماژول های من غیر فعال هستن پایه OE رو به کجا متصل میکنید من به ۳.۳ ولت هم وصل میکنم کار نمیکنه ممنون میشم پاسخ بدید
