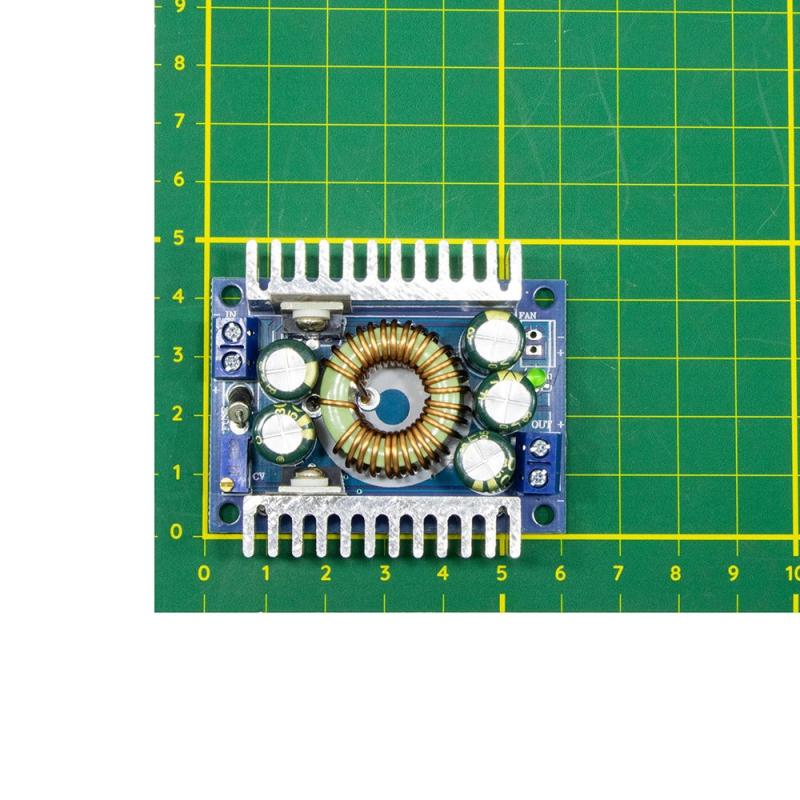

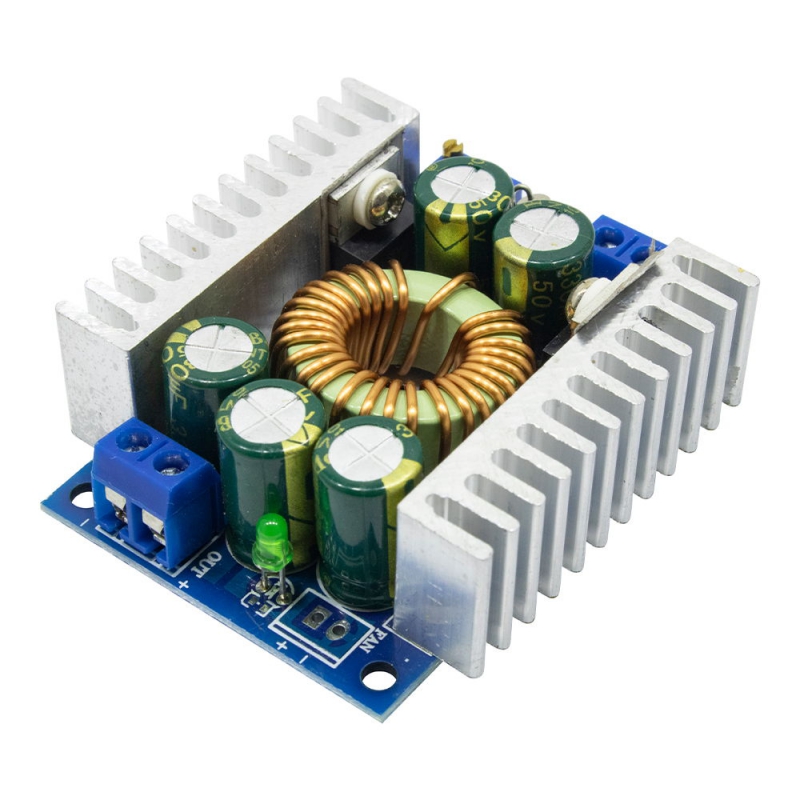

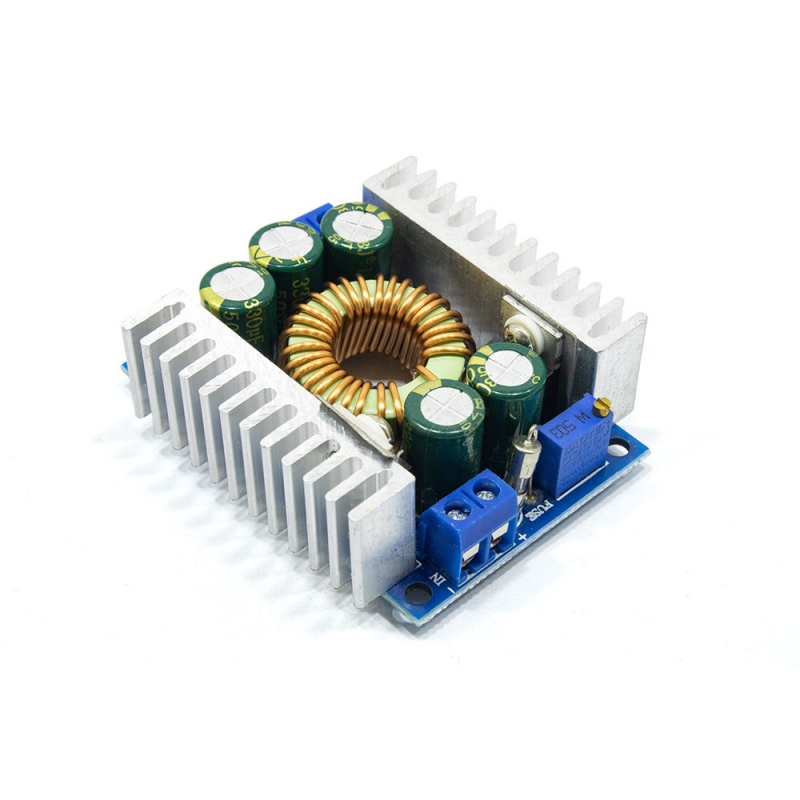

ماژول مبدل ولتاژ DC-DC کاهنده 12 آمپر یک راه حل کارآمد برای برنامههای مختلف است که ولتاژ ورودی آن بین 4.5 تا 30 ولت قابل تنظیم است. این ماژول قادر به ارائه ولتاژ خروجی متغیر بین 1.25 تا 28 ولت با جریان خروجی حداکثر 12 آمپرمیباشد. با دمای کاری از 40- تا 85+ درجه و کارایی تبدیل تا 95%، این ماژول میتواند در پروژههای مختلف مانند باتریها، تجهیزات صنعتی، و تأمین برق خودروها استفاده شود. نصب آسان با استفاده از چهار پیچ 3 میلیمتری و اتصال بدون لحیمکاری به شما امکان میدهد تا به راحتی از آن در پروژههای DIY و کاربردهای حرفهای بهرهبرداری کنید.
مشخصات:
ولتاژ ورودی: 4.5 تا 30 ولت DC
محدوده ی ولتاژ خروجی قابل تنظیم: 1.25 تا 28 ولتDC
حداکثرجریان خروجی: 12 آمپر
نوع تغذیه: سوئیچینگ
تنظیم ولتاژ خروجی به طور پیوسته
کاربردها:
- منبع تغذیه در دستگاه های الکترونیکی
- شارژرها
- ساخت منبع تغذیه آزمایشگاهی
- برای تبدیل 12 ولت به 5 ولت یا 3.3 ولت
- راه اندازی Power LED
Introduction
This module can be applied to fields in the input voltage is higher than the step-down output voltage, such as batteries, power transformers, DIY adjustable power supply, 24V car T of the power supply, automotive LED lights with power, industrial equipment buck, 12V switch 3.3 V, 12V turn 5V, 24V turn 5V, 24V 12V, etc. B switch
Specification
Input voltage: 4.5-30V input voltages do not exceed 30V
Output voltage: 1.25-28V continuously adjustable
Output Current: 0-12A 100W enhance heat dissipation up to 200W,
Working temperature: -40 ~ + 85 degrees
Operating frequency: 300KHz
Conversion efficiency: up to 95% (efficiency and input and output voltage, current, pressure-related)
Short circuit protection: Yes (limited current 14A), please try not to short circuit
Overtemperature protection: (automatically shut off the output after overtemperature)
Input reverse polarity protection: None, (if necessary, please enter the string into the diode)
Installation: four 3mm screws
Connection: terminals, free welding, V-IN is the input, V-OUT output, with housing for wire bonding module output.
Module dimensions: length 60mm width 51mm height 22mm
ناشناس –
سلام آیا این مدار دارای محافظ اتصال کوتاه در خروجی میباشد؟اگر بخوام یک ولوم جداگانه استفاده کنم چه مقداری باید تهیه کنم؟
ناشناس –
سلام خسته نباشین .بجای مولتی ترن میشه از ولوم پتانسیومتر استفاده کرد؟چه مدلی ممنون
ناشناس –
سلام خسته نباشید . واقعا عالی میشه اگه (isolated DC-DC converter) هم موجود کنید . براس جداسازی مدار بلوتوث و امپلی فایر استفاده میشه و نویز رو حذف میکنه. واقعا این محصول تو فروشگاه جاش خالیه و واقعا نیازه . ممنون از سایت خوبتون
ناشناس –
سلام موارد زیر را بررسی نمایید بررسی ولتاژ ورودی : مطمئن شوید که ولتاژ ورودی به مبدل در محدوده مشخص شده باشد. ولتاژ ورودی نادرست می تواند باعث کار نکردن مبدل شود. بزرسی اتصالات: بررسی کنید که همه اتصالات ایمن و درست انجام شده باشند. اتصالات شل یا نادرست می تواند از کارکرد مبدل جلوگیری کند. شرایط بار: مطمئن شوید که بار متصل به خروجی در محدوده مشخص شده مبدل قرار دارد. اضافه بار می تواند باعث خاموش یا روشن نشدن مبدل شود. اتصال کوتاه: وجود هرگونه اتصال کوتاه در سمت خروجی را بررسی کنید. اتصال کوتاه می تواند از راه اندازی مبدل جلوگیری کند.
ناشناس –
سلام این محصول رو از شما خریداری کردم ولی مولتی ترنش کار نمیکنه هرچی میچرخونم ولتاژ رو کم نمیکنه و ولتاژ خروجی با ولتاژ ورودی یکیه
ناشناس –
باتشکر از به اشتراک گذاری تجربیاتتون.
ناشناس –
با سلام ولتاژ کاری 40-5 ولت و ولتاژ خروجی 1.6-36 ولت / جریان دائمی 8 امپر و جریان تحت فشار 12 امپر میباشد طبق منابع خارجی. خازن های روی دستگاه هم 50 ولتی میباشد.
ناشناس –

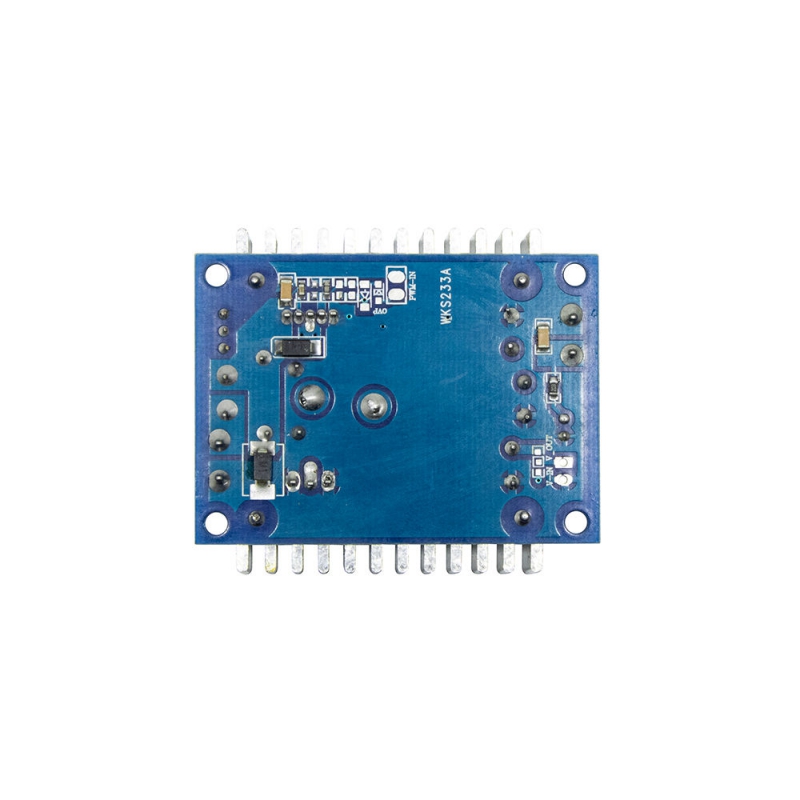

سلام، این ماژول دارای دو جای طراحی شده برای اتصال به PWM در پشت برد است من چگونه میتوانم از آن استفاده کنه اگر بگوید سپاس گذارم یا دیتا شیت این ماژول را برایم بفرستید
ناشناس –
سلام خیر چنین حالتی امکان پذیر نمی باشد . ضمنا مدل دیگری فعلا موجود نمی باشد .
ناشناس –
با عرض سلام و خسته نباشید ورودی ولتاژ من مابین ۱۲ الی ۳۰ ولت متغیره آیا اگه یک بار روی ۱۲ تنظیم کنم با تغییر ولتاژ ورودی ، ولتاژ خروجی نیز تغییر داره یا خیر؟ و آیا آمپر بالا تر دارید؟
