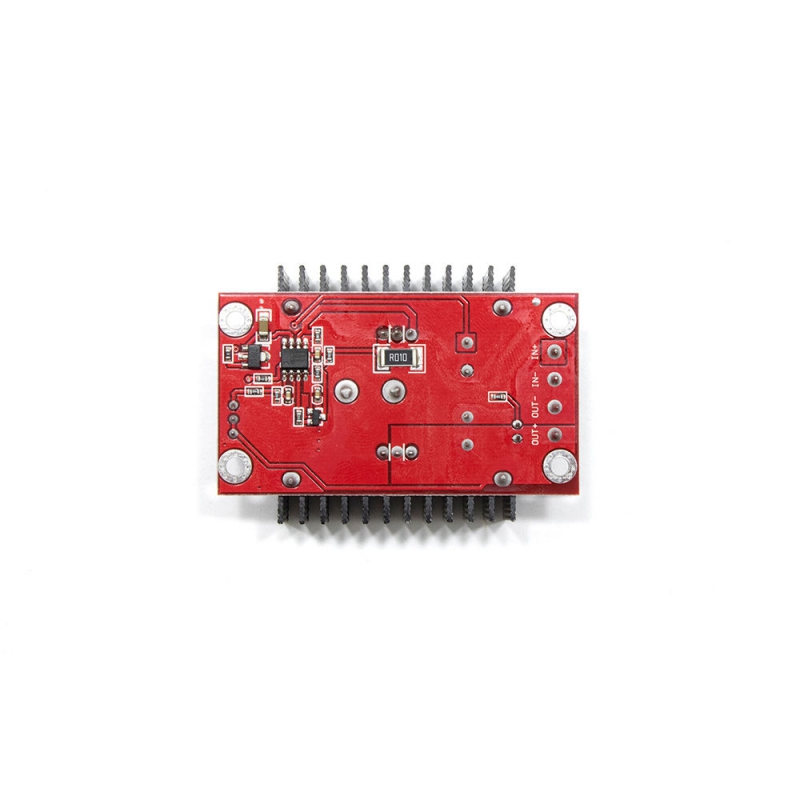

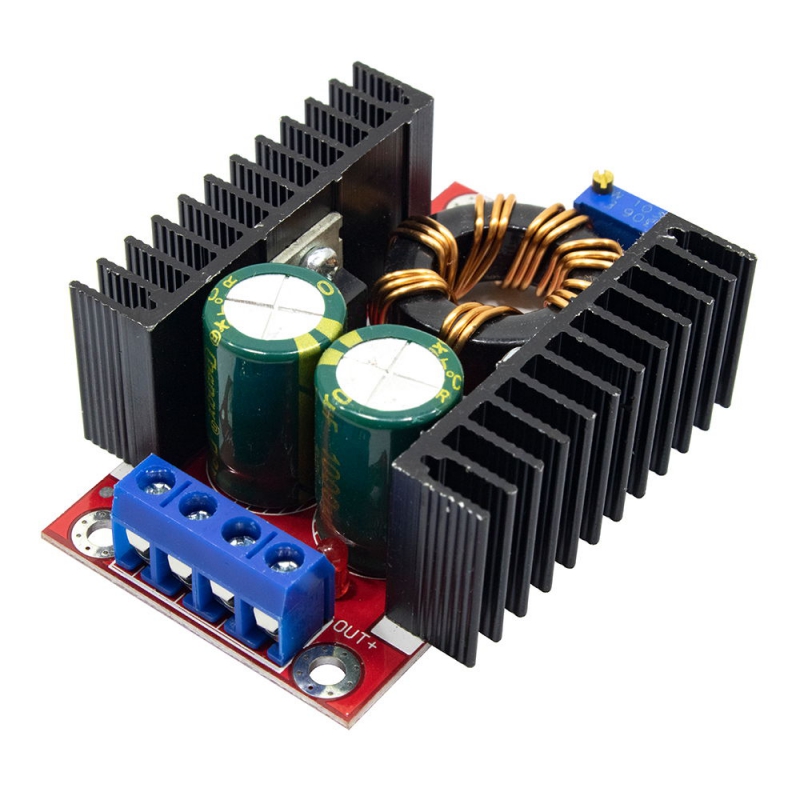

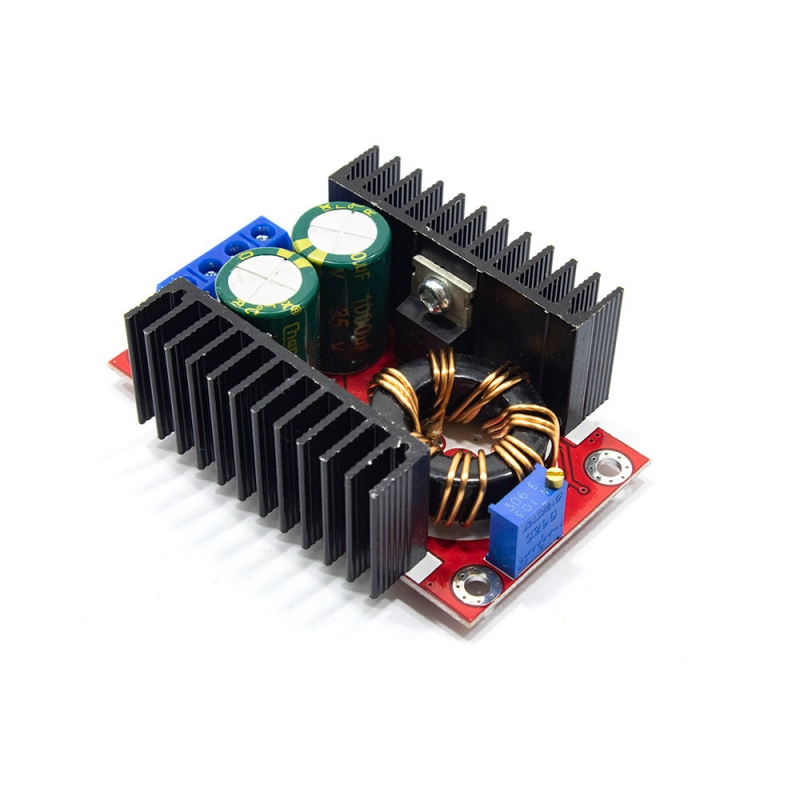

ماژول مبدل DC-DC افزاینده 150W

با بهره‌گیری از ماژول مبدل DC-DC و افزاینده ولتاژ 150 وات Step-Up 150W Module این امکان برای کاربر فراهم است که بتواند ولتاژ ورودی DC مستقیم بین 32 ~ 12 ولت DC ( در حالت بهینه ) با بیشینه آمپر 10A را به ولتاژ خروجی DC بین 35 ~ 12 ولت با بیشینه جریان 6A و توان حداکثری 150 وات تبدیل کند. این ولتاژ خروجی می‌تواند بسیار دقیق و پایدار باشد. ولتاژ خروجی را می‌توان با بهره‌گیری از پتانسیومتر موجود روی برد تغییر داد.

مشخصات

ولتاژ ورودی: 10 تا 32 ولت DC
ولتاژ خروجی: 10 تا 35 ولت DC
حداکثر جریان خروجی: 10 آمپر
حداکثر جریان ورودی: 16 آمپر
از اتصال کوتاه کردن خروجی و بر عکس زدن قطب ها پرهیز شود
حداکثر دمای مجاز هیت سینک : 80 درجه ی سانتی گراد

کاربردها

تبدیل 12 ولت به 24 ولت
شارژرها
منابع تغذیه

Specification

Module Properties: step-up module (BOOST)
Input voltage :10-32V
Output voltage: ( 1 ) continuously adjustable (12-35V)
( 2 ) fixed output ( choose between 12-35V)
Output Current : 10A (MAX)
Input Current : 16A (MAX) ( Please enhance heat dissipation than 10A , )
Output power : natural cooling 100W (MAX), enhance heat dissipation 150W (MAX) the actual power use when deciding whether the actual situation , please add more fans, please be sure that the heat sink temperature does not exceed 80 degrees.
Easy to drive 65W 90W dual-core laptops include
Module temperature using a laptop with ordinary 19V 3.42A 12V battery about 45 degrees
Conversion efficiency : 94% ( input 16V output 19V 2.5A when measured ) ( for reference only )
Output Ripple : 2% (MAX) 20M -bandwidth
Operating temperature : Industrial grade (-40 ℃ to +80 ℃) ( ambient temperature exceeds 40 degrees , lower power use , or add a fan )
Full load temperature rise : 45 ℃
Load Current : 25mA typical
Load regulation : ± 0.5%
Voltage regulation : ± 0.5%
Dynamic response speed : 5% 200uS
Short Circuit Protection : None ( Please enter install fuse or protective circuit )
Input Reverse Polarity Protection: No , the buyer can enter the series diode.

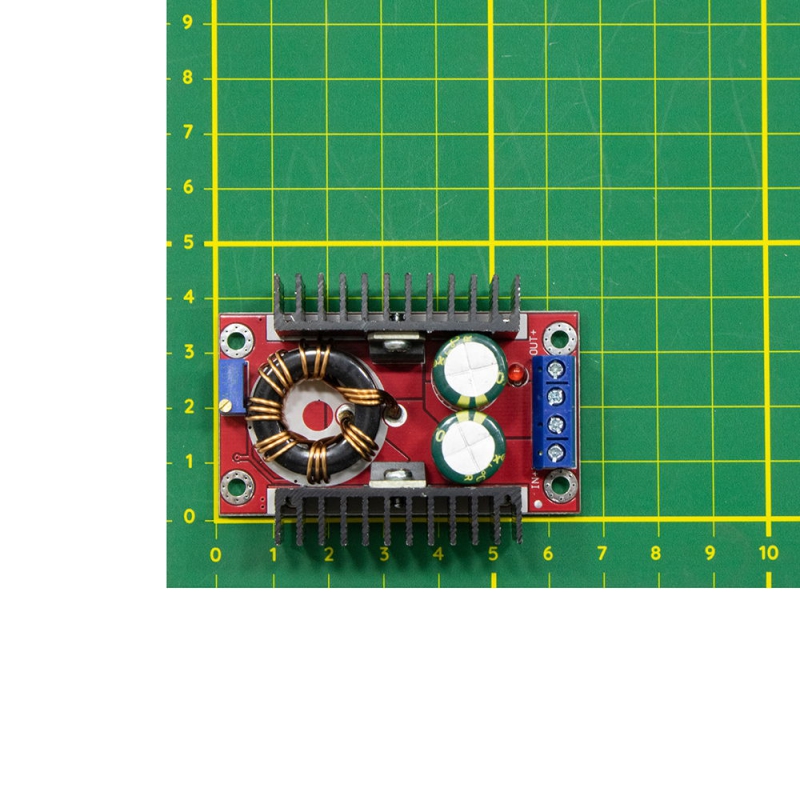

Dimensions : 65 (L ) * 47 ( W ) * 23.5 ( H) mm ( excluding pillars )
