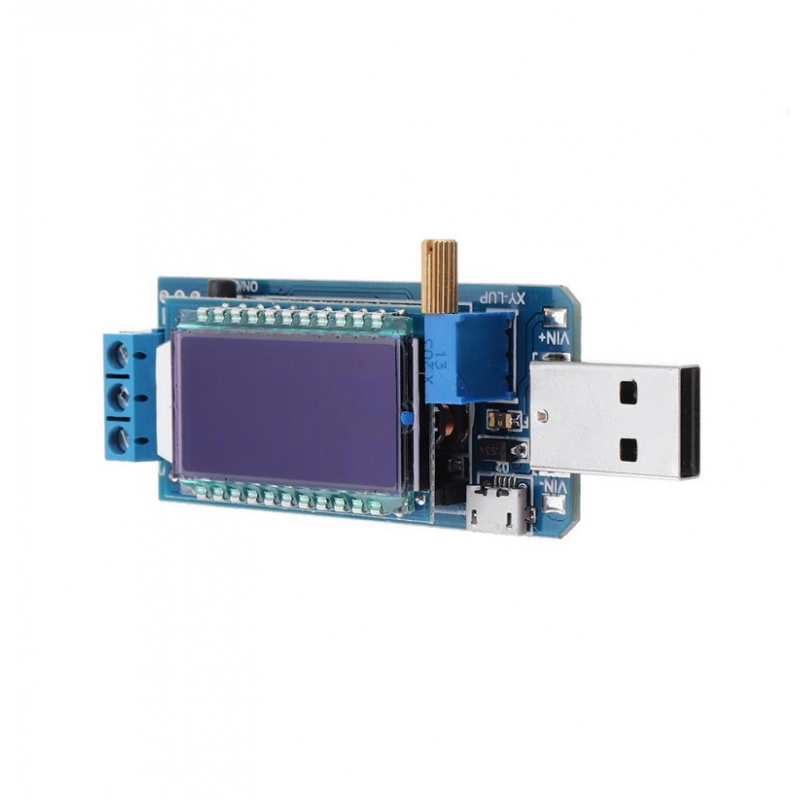

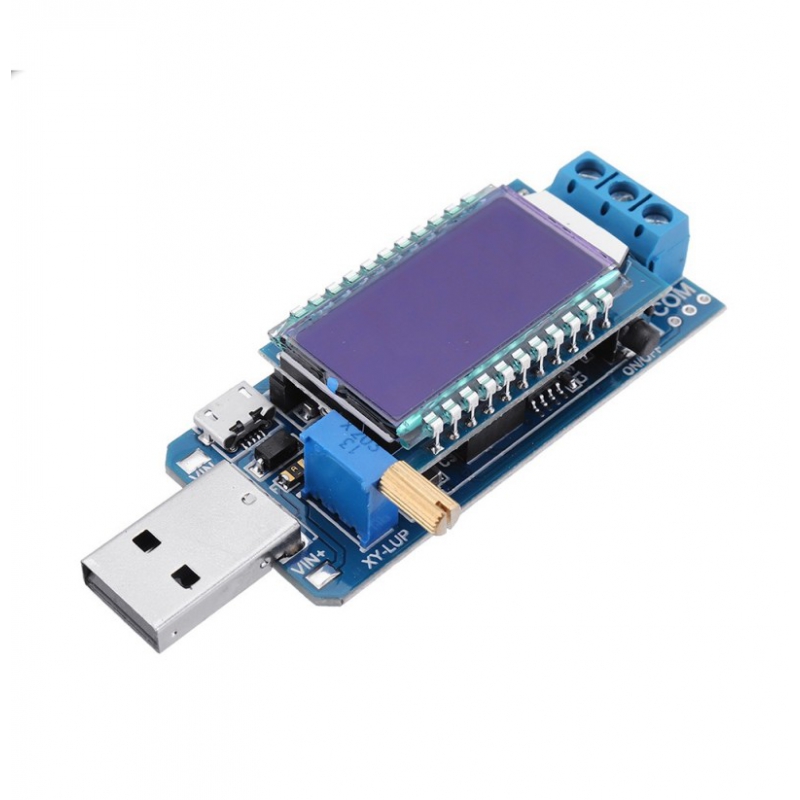

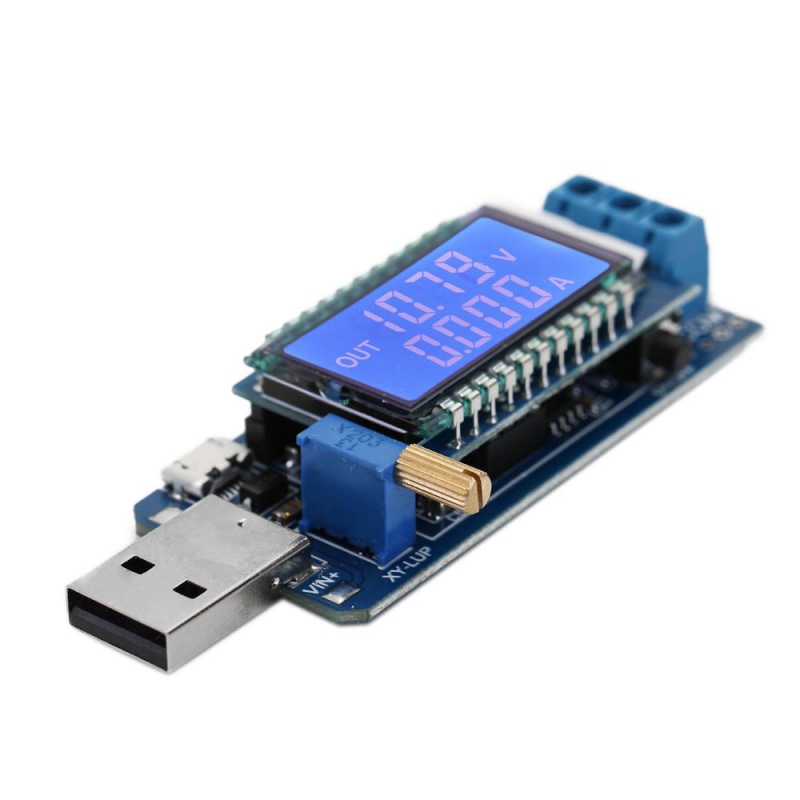

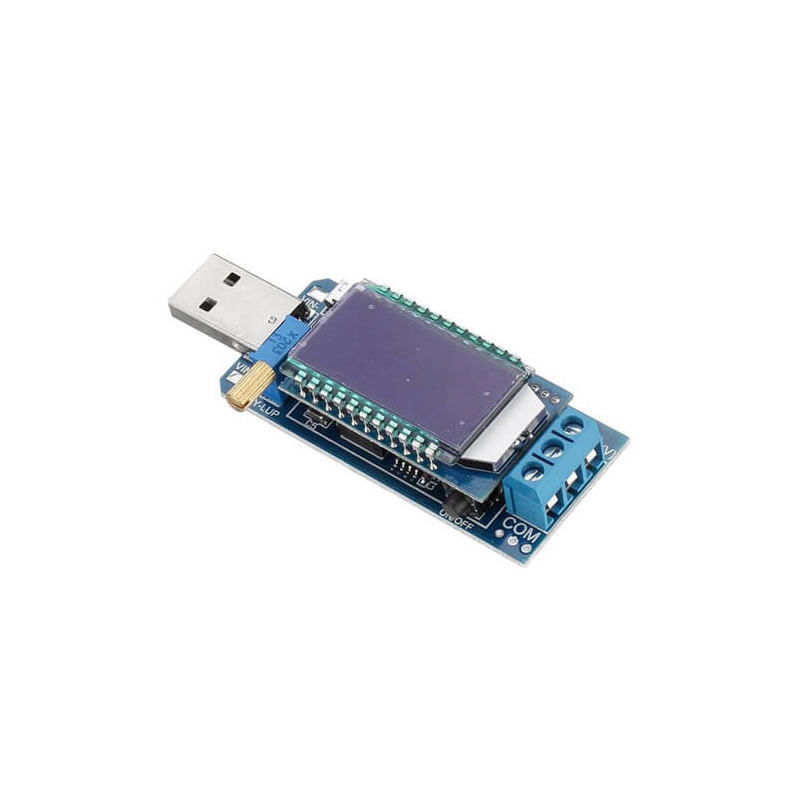

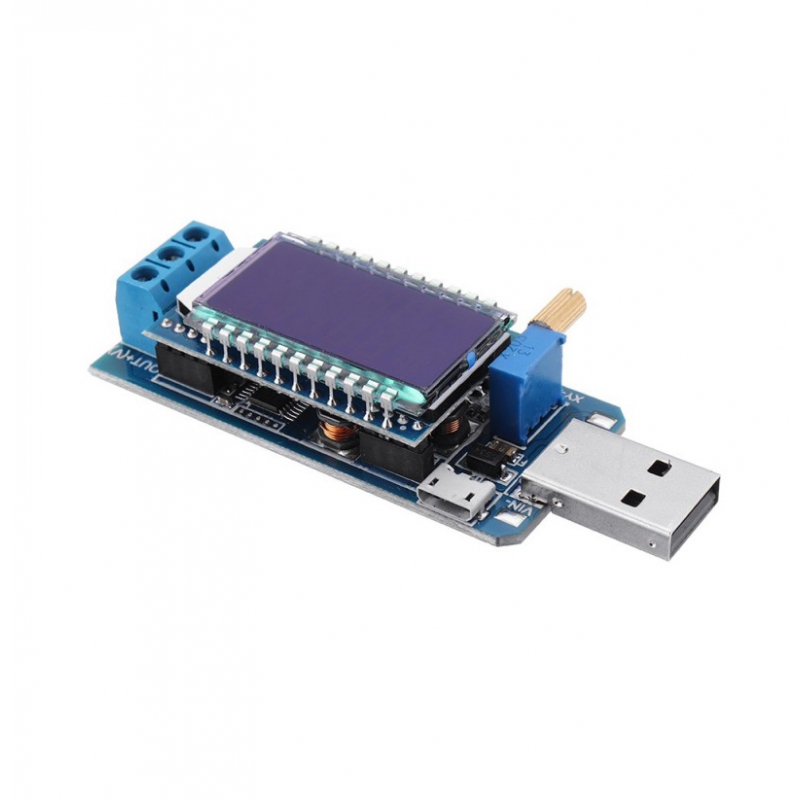

ماژول XY-LUP یک ماژول افزاینده و کاهنده ولتاژ با امکان اندازه گیری ولتاژ و جریان می باشد.در حالت PER این برد به صورت افزاینده و کاهنده ولتاژ عمل میکند.در حالت VAH این برد امکان اندازه گیری ولتاژ , جریان , توان , ظرفیت باتری و زمان تخلیه باتری را دارد.
مشخصات:
مدل : XY-LUP
ولتاژ ورودی : 3.5V-12V
ولتاژ خروجی : 1.2V-24V
توان : 3W(MAX)
هنگامی که ولتاژ خروجی 1.2 الی 2 ولت است، توان: 2 وات
هنگامی که ولتاژ خروجی 2 الی 20 ولت است، توان: 3 وات
هنگامی که ولتاژ خروجی 20 الی 24 ولت است، توان: 2.5 وات
دقت ولتاژ خروجی : 1%
رنج اندازه گیری ولتاژ : 0V-35V
رنج اندازه گیری جریان : 0A-3A
رنج اندازه گیری توان : 0W-110W
رنج اندازه گیری ظرفیت باتری : 0Ah-9999Ah
رنج اندازه گیری زمان تخلیه باتری : تا 100 ساعت
رنج دمای کاری : -40 تا 85 درجه
رنج رطوبت : 0 تا 95%
ابعاد : 77x28x14mm

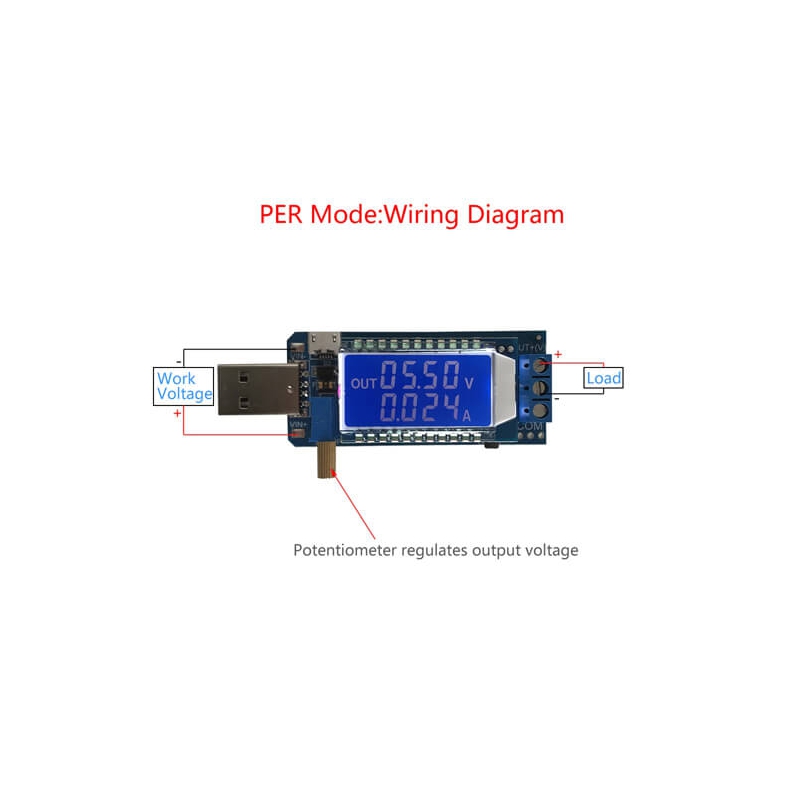

حالت PER :
ورودی از سوکت USB، Micro USB و پایه های “VIN+/VIN-“
خروجی از “OUT+” و “OUT-“. ترمینال “COM” را نمی توان در حالت PER استفاده کرد.
برای تنظیم ولتاژ خروجی پتانسیومتر را بچرخانید

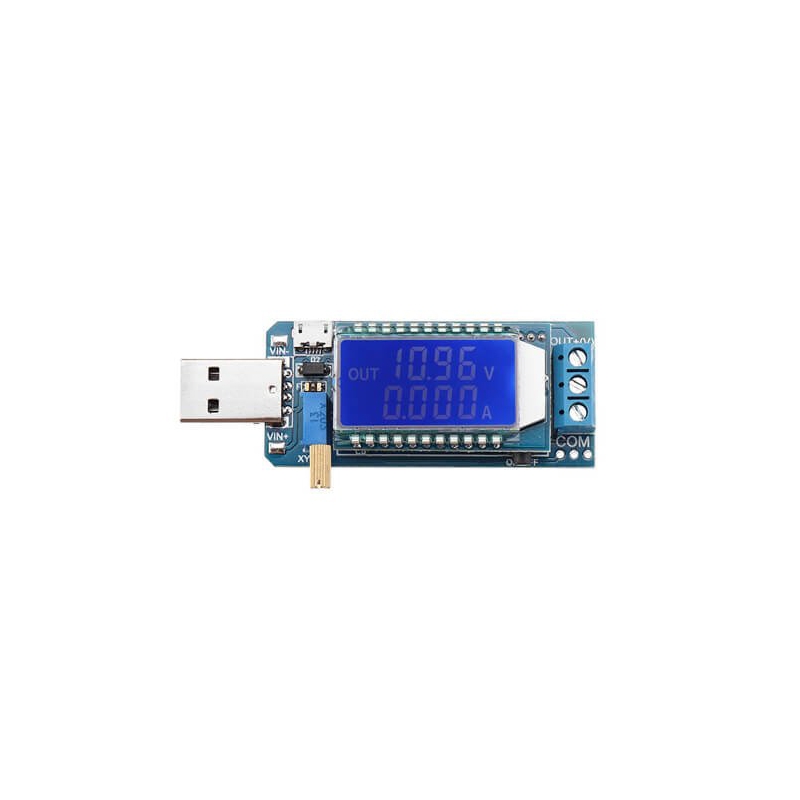

زمانی که ماژول در حالت PER کار میکند روی نمایشگر OUT نمایش داده میشود
ترمینال “COM” در حالت PER در دسترس نیست
برای قطع و وصل کردن ولتاژ خروجی دکمه “ON/OFF” را فشار دهید
برای تغییر ردیف دوم نمایشگر از جریان به توان یا بالعکس دکمه “ON/OFF” را به مدت 2 ثانیه فشار دهید
برای خاموش و روشن کردن نور پس زمینه نمایشگر دکمه “ON/OFF” را به مدت 5 ثانیه فشار دهید
برای تغییر حالت کار PER یا VAH دکمه “ON/OFF” را به مدت 10 ثانیه فشار دهید
این ماژول در برابر اضافه جریان مقاوم بوده و زمانی که جریان مصرفی از جریان نامی تجاوز کند ماژول به طور خودکار ولتاژ خروجی را متوقف می کند و OPP بر روی نمایشگر چشمک خواهد زد
این ماژول در برابر اتصال معکوس پلاریته محافظت نشده است

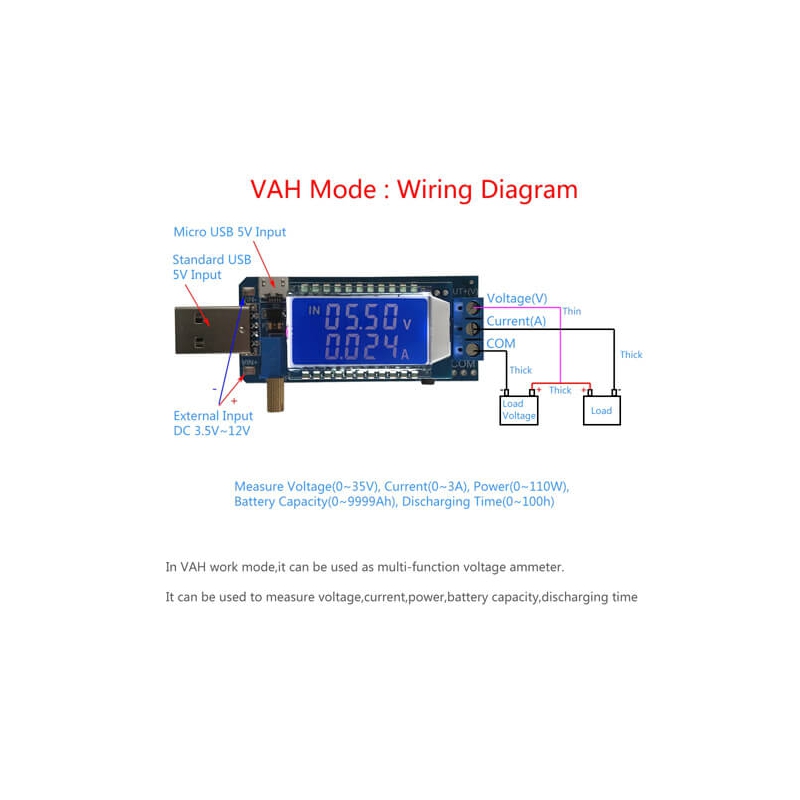

حالت VAH :
ولتاژ کار ماژول: ورودی از سوکت USB، Micro USB و پایه های “VIN+/VIN-“
ولتاژ اندازه گیری : ترمینال های “V” و “COM” برای اندازه گیری ولتاژ استفاده می شوند.
اندازهگیری جریان : پایانههای «A» و «COM» برای اندازهگیری جریان استفاده میشوند.
زمانی که ماژول در حالت VAH کار میکند روی نمایشگر IN نمایش داده میشود
دکمه “ON/OFF” را فشار دهید تا صفحه نمایش ولتاژ اندازهگیری شده، جریان، توان، زمان را تغییر دهید. همچنین میتوانید ظرفیت باتری، زمان تخلیه باتری را در صورت اتصال باتری اندازهگیری کنید.
برای خاموش و روشن کردن نور پس زمینه نمایشگر دکمه “ON/OFF” را به مدت 5 ثانیه فشار دهید
برای تغییر حالت کار PER یا VAH دکمه “ON/OFF” را به مدت 10 ثانیه فشار دهید
ماژول از حفاظت از اتصال معکوس پشتیبانی نمی کند، لطفا اتصال کوتاه نکنید و پلاریته را معکوس متصل نکنید.
پتانسیومتر در حالت VAH در دسترس نیست.
