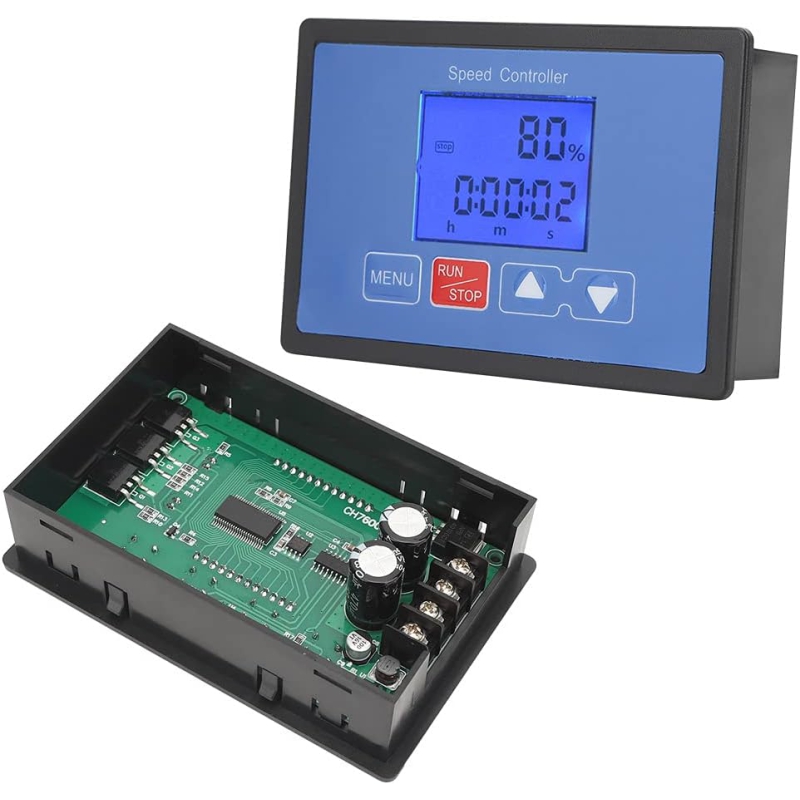

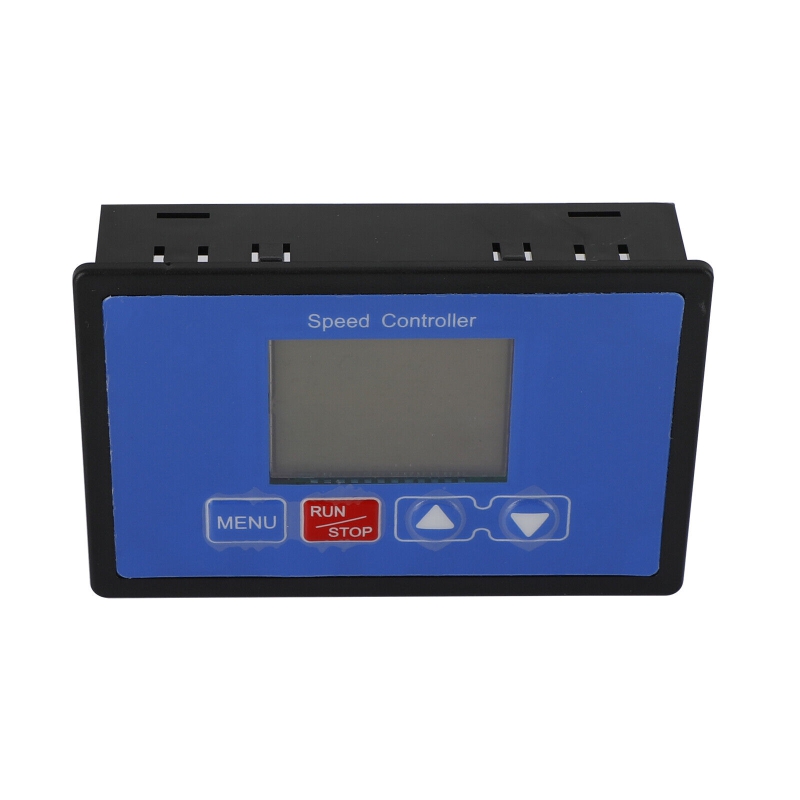

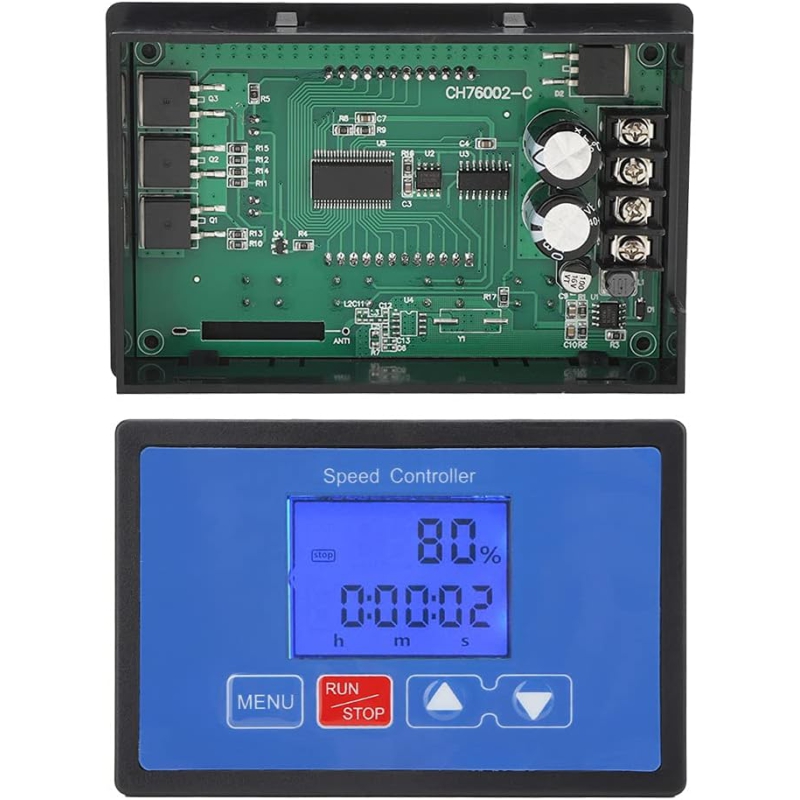

ماژول کنترلر برنامه پذیر دور موتور DC روپنلی CH76002 با خروجی PWM متغیر 55v-6.5v جریان 30A

معرفی

ماژول CH76002 در واقع نوعی کنترل کننده موتور است که از سیگنال های PWM برای کنترل سرعت و جهت موتور DC استفاده می کند.توسط این ماژول می توانید برنامه های مختلفی جهت سرعت و نحوه کارکرد موتور برنامه ریزی کنید.  PWM تکنیکی است که در آن سیگنال موج مربعی برای تنظیم ولتاژ موثر اعمال شده به موتور تغییر می کند و توسط آن می توان موتور را کنترل نمود. این ماژول با ولتاژ کاری بین 6.5 الی 55 ولت DC و حداکثز جریان کاری 30 آمپر و فرکانس کنترلی 15 کیلو هرتز گزینه مناسبی برای کنترل سرعت در موتور DC می باشد که قابلیت نصب بر روی پنل نیز دارد .

مشخصات

مدل : CH76002-E
ولتاژ کاری : 6.5 الی 55 ولت DC
جریان کاری : حداکثر 30 آمپر (لحظه ای) / 20 آمپر به صورت پیوسته
فرکانس کنترل : 15 کیلو هرتز
ابعاد : 115*75*30 میلی متر

ویژگی

قابلیت نصب رو پنلی
قابلیت تنظیم شروع آهسته و توقف آرام

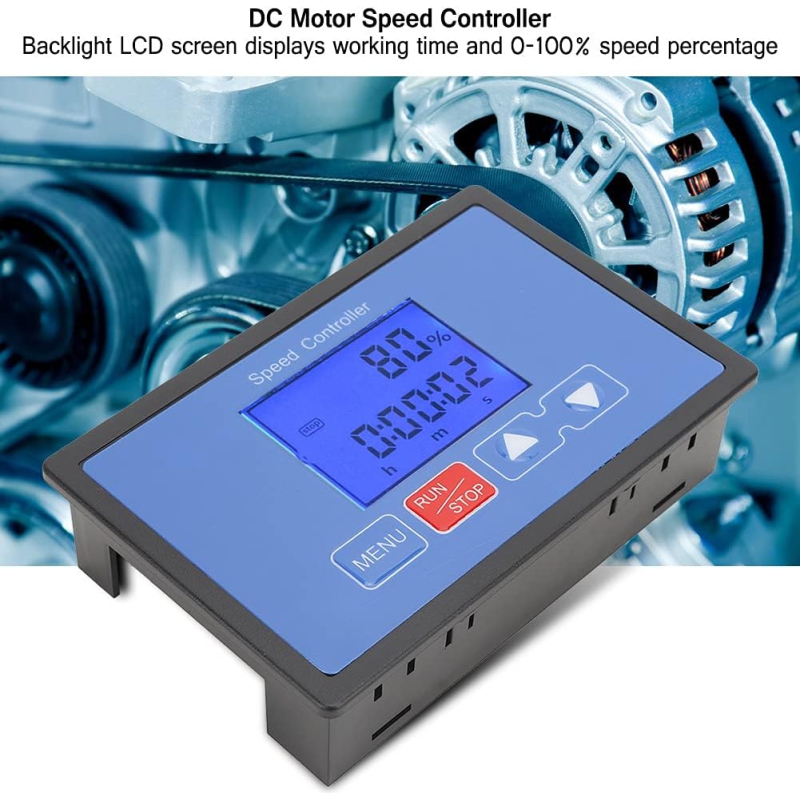

دارای بک لایت صفحه نمایش
امکان توقف به صورت لحظه ای
امکان تنظیم زمان اجرا و زمان توقف و تکرار
امکان تنظیم تعداد شروع و توقف خودکار
قابلیت تنظیم حد بالا و حد پایین سرعت

Specifications

Item Type: DC Motor Speed Controller
Input Voltage: DC6.5V-55V (the specific voltage must be equal to the rated voltage of the motor)
Output Voltage: Linear under load
Instantaneous Current: 30A
Continuous Current: 20A
max power : 600w (best – 300w)
Speed Regulation Type: Current Regulation
Speed Adjustment Method: Jog + –
Wireless Remote Control: Not supported
Timing: Yes
Slow Run Slow Stop: Can be set
Speed Digital Display: 0-100 percentage
Speed Range: 0-100%
Control Frequency: 15KHZ

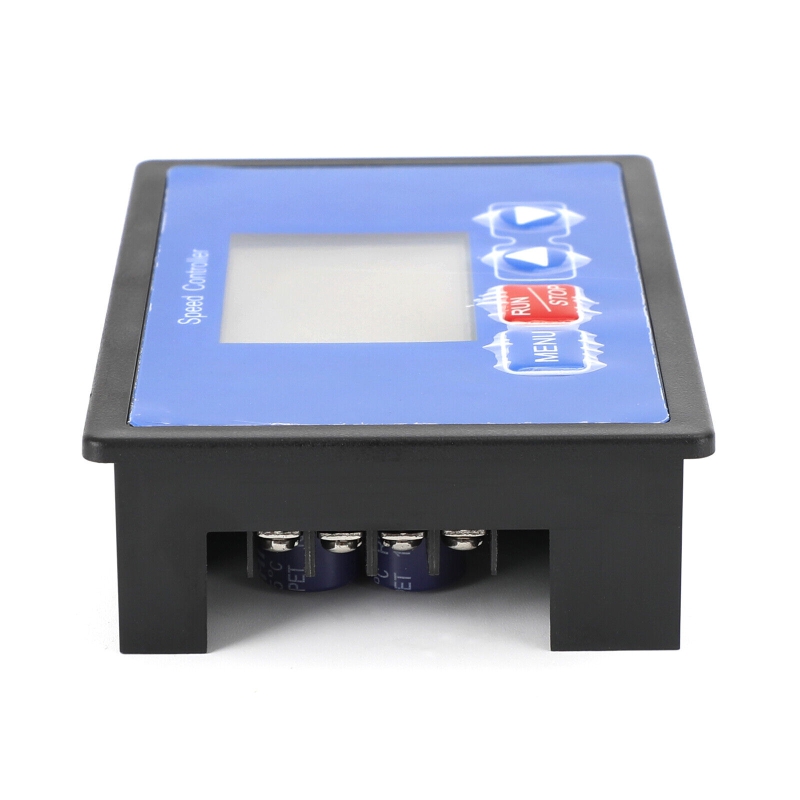

Connection Type: Fence type terminal
Support Motor: Brush Motor

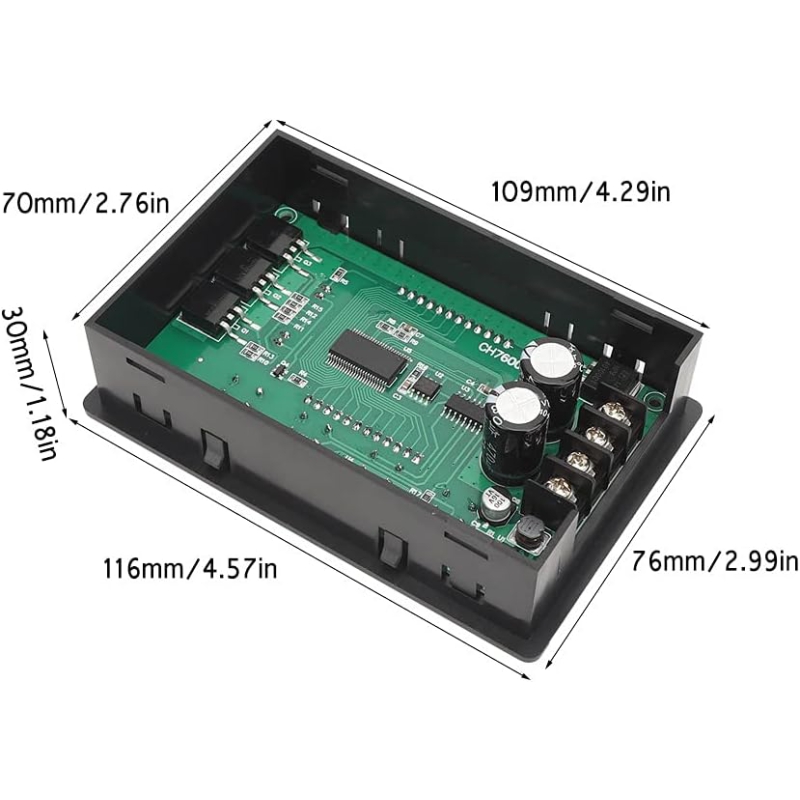

Module Size: 115x75x30mm / 4.57×2.99×1.18in
Mounting Size: 108x68mm / 4.29×2.76in
Installation Method: Panel type

Function

1-2-3-4-5-6-7-8-9 function settings are as follows:
Slow Run Time Setting Function 1: 000-100, slow start to 100% speed, adjustable time 0-10s, default is 1s.
Slow Run Time Setting Function 2: 000-100, slow stop, adjustable time 0-10s, default is 1s.
Speed Lower Limit Setting Function 3: 000-080, adjustable minimum speed 0-80% and less than the maximum speed setting value, default is 0.
Speed Upper Limit Setting Function 4: 000-100, adjustable maximum speed 0-100% and greater than the minimum speed setting value, default is 100%.
Acceleration/Deceleration Value Setting Function 5: 001 002 005 010 015 020 025, Each time the key increase/reduce is pressed, the speed changes by 1%, 2%, 5%, 10%, 15%, 20%, 25%.
Motor Running Time Setting Function 6: 1s to 99h 59min 59s, default is 99h 59min 59s.
Motor Stop Time Setting Function 7: 1s to 99h 59min 59s, default is 99h 59min 59s.
Cycle Times Of Motor Run Stop Function 8: Adjustable 1-999 times, default 999 times
With/Without Timing Selection Function 9: 0: Without, 1: With, Default 1 With
