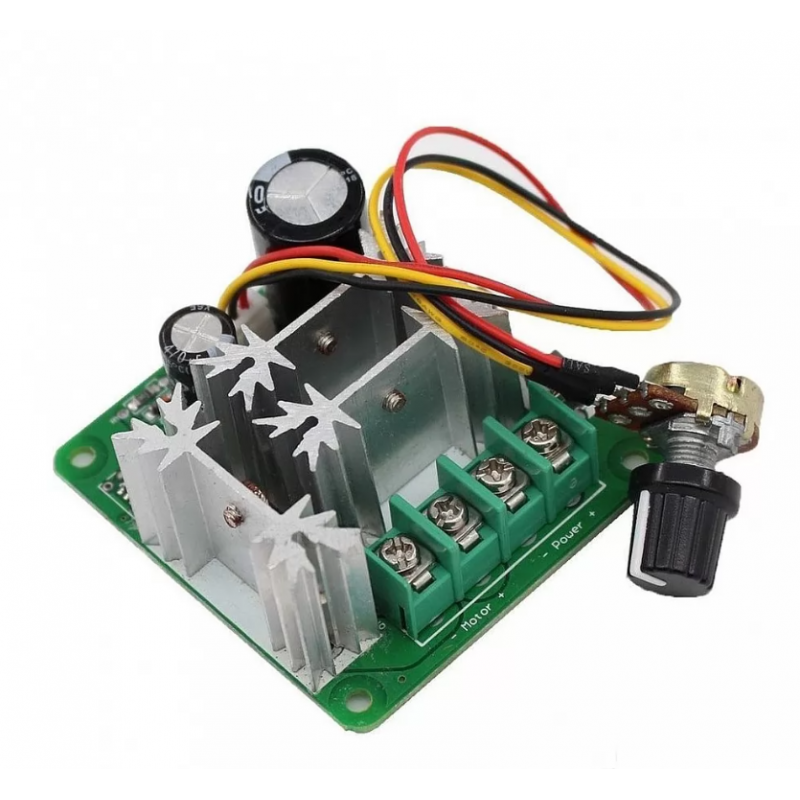

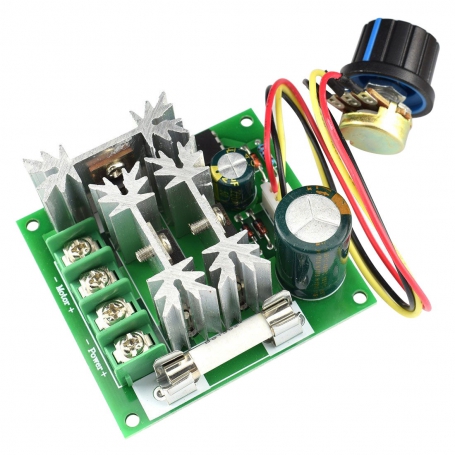

ماژول کنترل سرعت موتور PWM یک ماژول بسیار پر کاربرد در رباتیک و صنایع مختلف میباشد. با استفاده از این ماژول و توان جریان دهی حداکثر 15 آمپر میتوانید دور موتور DC را مدیریت کنید. ولتاژ کاری بین 6 تا 90 ولت می باشد.
مشخصات
نوع کالا :ماژول کنترلر دور موتور
مدل : DC Motor Speed Controller + PWM DC 15A
ولتاژ کاری: 6 الی 90 ولت DC
جریان بهینه و پیشنهادی : 8A
حداکثر جریان: 15A
اندازه ماژول: 65x60x30mm
جریان standby : مقدار 0.005A (آماده به کار)
ولتاژ خروجی: 0 تا 100 درصد ولتاژ ورودی
محدوده توان: 0.01-1000 وات
فرکانس کاری موج PWM : برابر 16 کیلوهرتز
مقدار پتانسیومتر : 10کیلو اهم ، طول سیم 20 سانتی متر، ترپنینگ 8 میلی متر
نوع فیوز : فیوز سرامیکی با اندازه استاندارد 5×20 میلی متری 15 آمپر 250 ولت
ویژگی
ماژول کنترل کننده سرعت موتور DC، می تواند تغذیه 6 ولت، 12 ولت، 24 ولت ،36 ولت، 48 ولت، 72 ولت، 90 ولت را کنترل کند.
حفاظت از قطبیت معکوس منبع تغذیه
عملکرد حفاظت از ولتاژ بیش از حد
در صورت نیاز به کنترل مثبت/منفی، می توانید یک سوئیچ خارجی مثبت/منفی استفاده نمایید.
Introduction
DC 15A 6V-90V motor speed control drive module with regulator governor switch With power supply reverse polarity protection, overvoltage protection, 15A quick fuse ceramic fuse over-load protection, more safer and reliable. 60V-90V ultra wide working voltage, 0% -100% PWM duty cycle, 0.01-1000W control power, high efficiency, high torque, speed promise. Rated Current: 8A, Max Current: 15A, Quiescent Current: 0.005A (Standby)
Specification

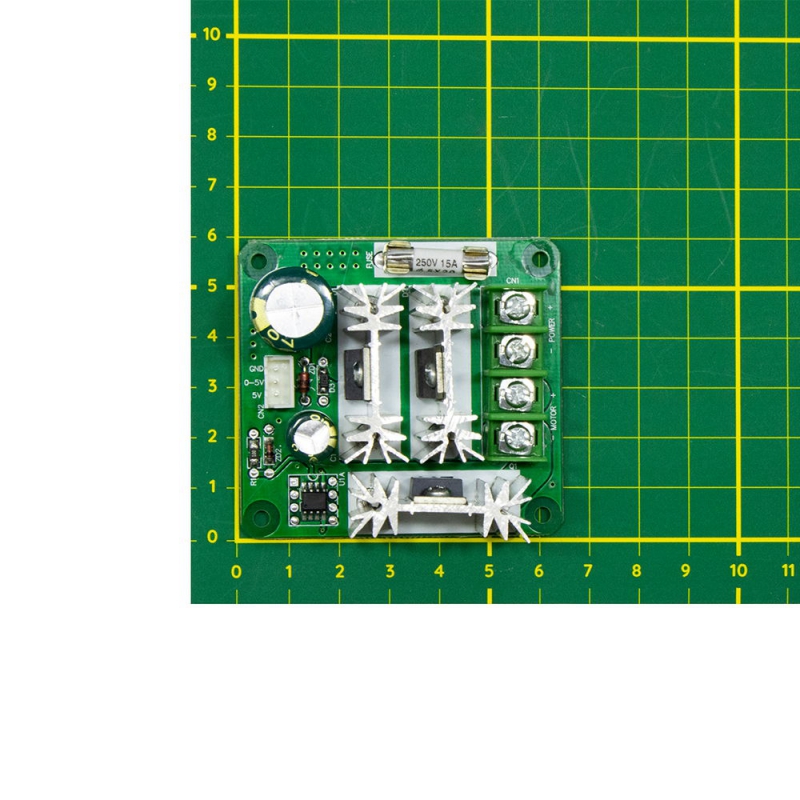

Module Size: 64x59x28mm
Work Voltage: DC 6V-90V
Rated Current: 8A
Max Current: 15A
Quiescent Current: 0.005A (Standby)
Output Voltage: 0%-100% of input voltage
Power Range: 0.01-1000W
PWM Frequency: 16KHz

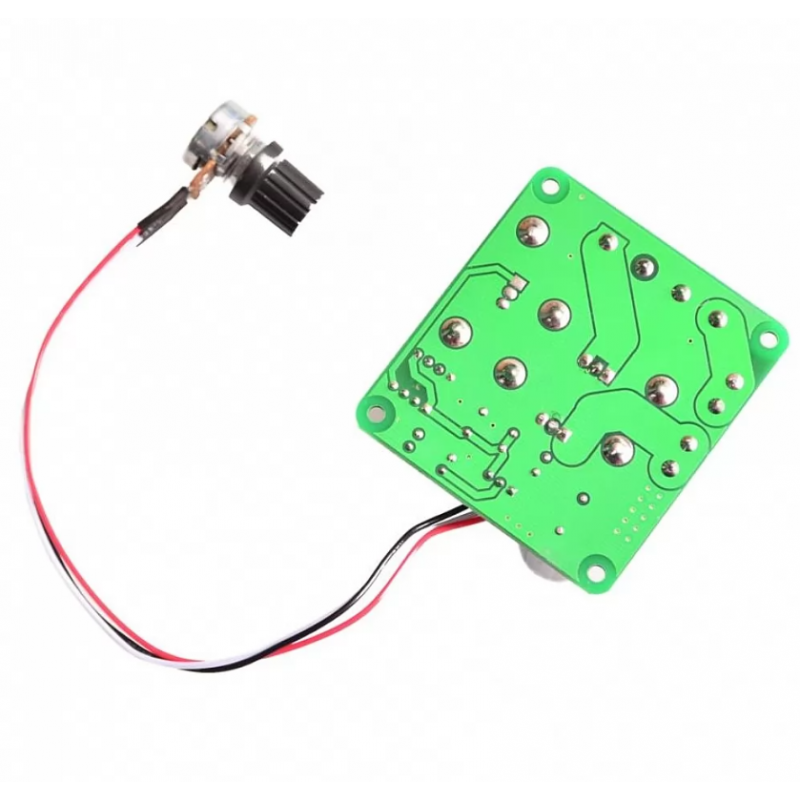

Knob Potentiometer: ResistanceB10K, Length 20cm, Trepanning 8mm
Fuse Wire: 5x20mm standard size 15A quick fuse ceramic fuse
Voltage Control: 0-5v (Voltage-mode control ,can use PLC to control the motor speed directly)

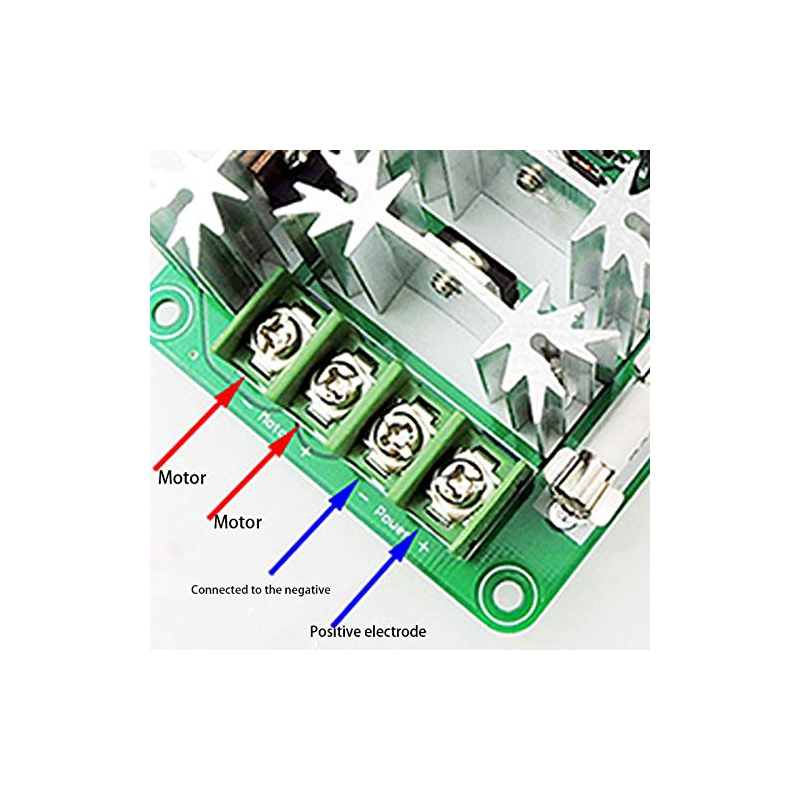

DC motor speed controller, speed promise, can control 6V 12V 24V 36V 48V 72V 90V large power, with power supply reverse polarity protection, over-voltage protection funcion. The external 0-5v voltage signal of knob interface, can used for PLC to control motor speed directly. If need positive/negative control, can get an external positive/negative switch.
Applications
Suitable for DC motor speed control
external 0-5V signal
speed control
ناشناس –
سلام ، پارت نامبر خراشیده شدن و امکان خواندن فراهم نمی باشد .
ناشناس –
سلام آی سی ماژول و تنها در فروشگاه موجود دارین اسم آی سی جیهممنون میشم جواب بدید
ناشناس –
سلام. میتونی خودت براش یه مدار ساده چپگرد راستگرد طراحی کنی بذاری ورودی یا خروجی این برد.
ناشناس –
این ماژول تعداد دور و سرعت چرخش را تنظیم می کند نه چپ گرد و راست گرد برای این منظور می توانید از ماژولهایی مانند ماژول راه انداز موتور L298 کد کالا 3011008001 استفاده نمایید.
ناشناس –
امکان تغییر جهت حرکت هم با این موتور وجود داره؟ فرمان از سمت برد آردوینو میاد و قراره که موتور در دو جهت پادساعتگرد و ساعتگرد بچرخه
ناشناس –
سلام در صورتی که مشکلی در کالای خریداری شده دارید در بخش تیکت عنوان نمایید
ناشناس –
سلام دوست من ماسفت کنار ایسی رو عوض کنین مشکل حل میشه irf540A هست شماره فنی.
ناشناس –
سلام، از این نوع محصولتون دو عدد تهیه کردم، یکی درست کار کرد و یکی کلا رو دور ماکس کار میکنه و خروجی با تغییر ولم تقییر نمیکنه، پتانسیومتر هم عوض کردم ولی درست نشد، دلیلش چی میتونه باشه
