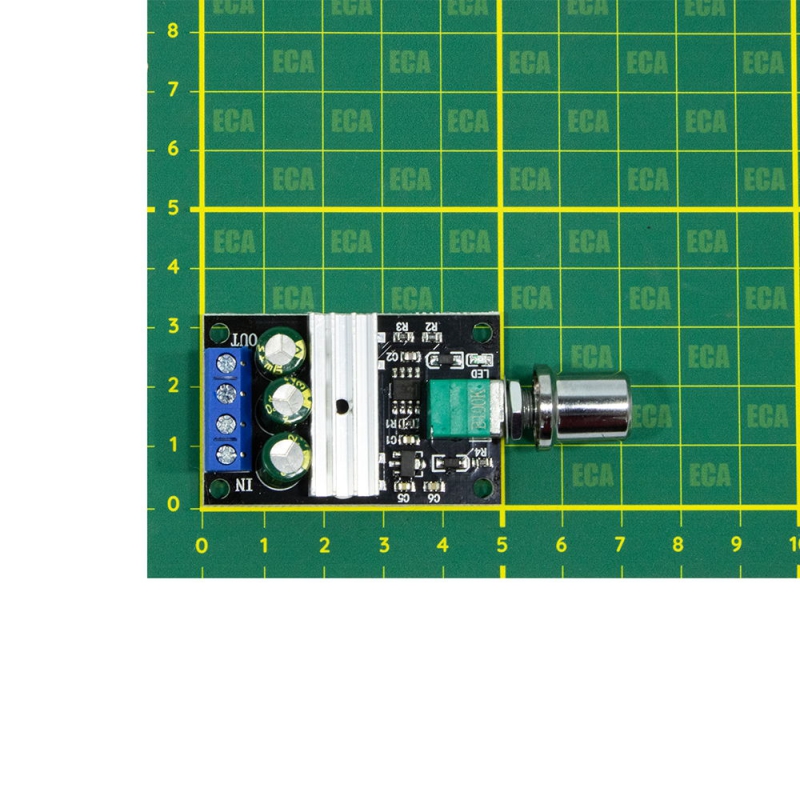

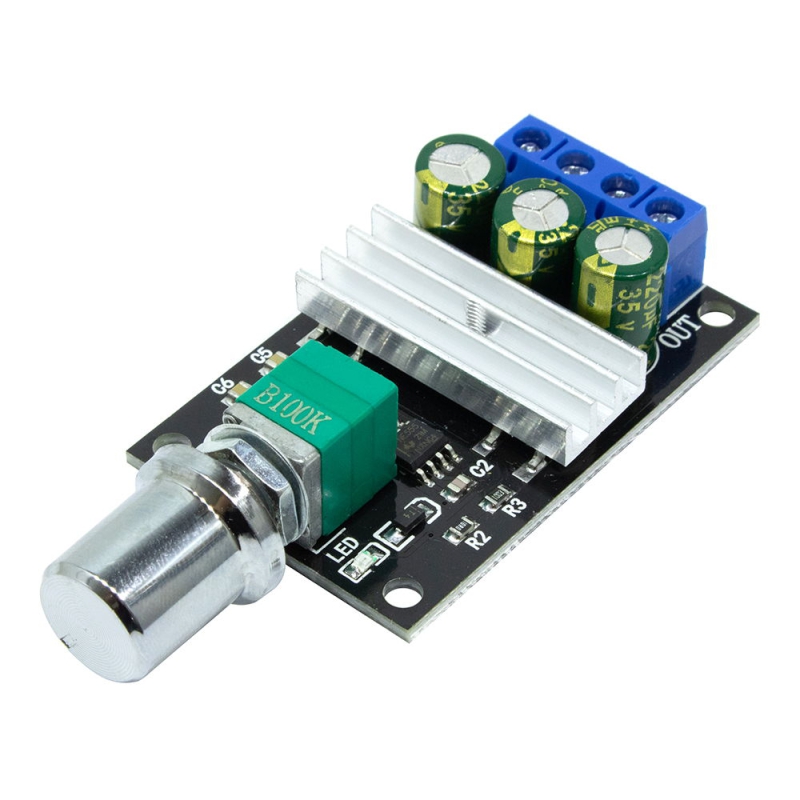

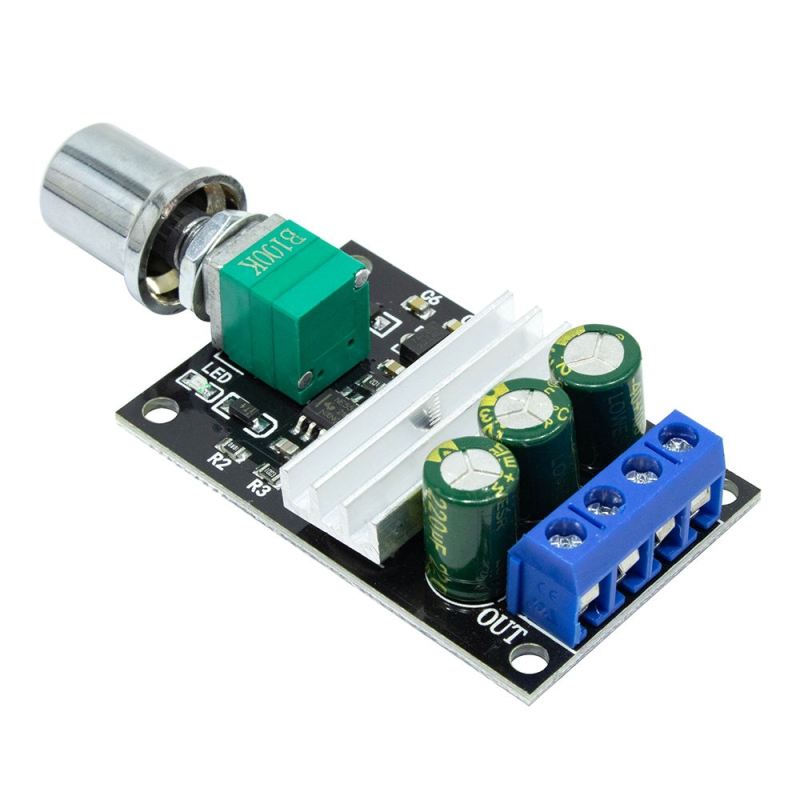

مجموعه 2 عددی ماژول کنترل دور موتور DC دارای خروجی PWM با ولتاژ 6V الی 28V

معرفی

کنترل موتور که مدولاسیون عرض پالسی یا اصطلاحا PWM است، نحوه کنترل سرعت موتور با استفاده از پالس های مربعی می باشد که هرچه پالس ها به یکدیگر نزدیک تر باشد سرعت چرخش موتور بالاتر می رود. توسط این ماژول می توانید با اتصال موتور و تغذیه به ترمینال ها مربوطه با چرخش پتانسیومتر سرعت حرکت موتور را کنترل کنید. ماژول کنترل سرعت موتور PWM یک ماژول بسیار پر کاربرد در رباتیک و صنایع مختلف می‌باشد. با استفاه از این ماژول و توان جریان دهی حداکثر 3 آمپر می‌توانید دور موتور DC را مدیریت کنید.

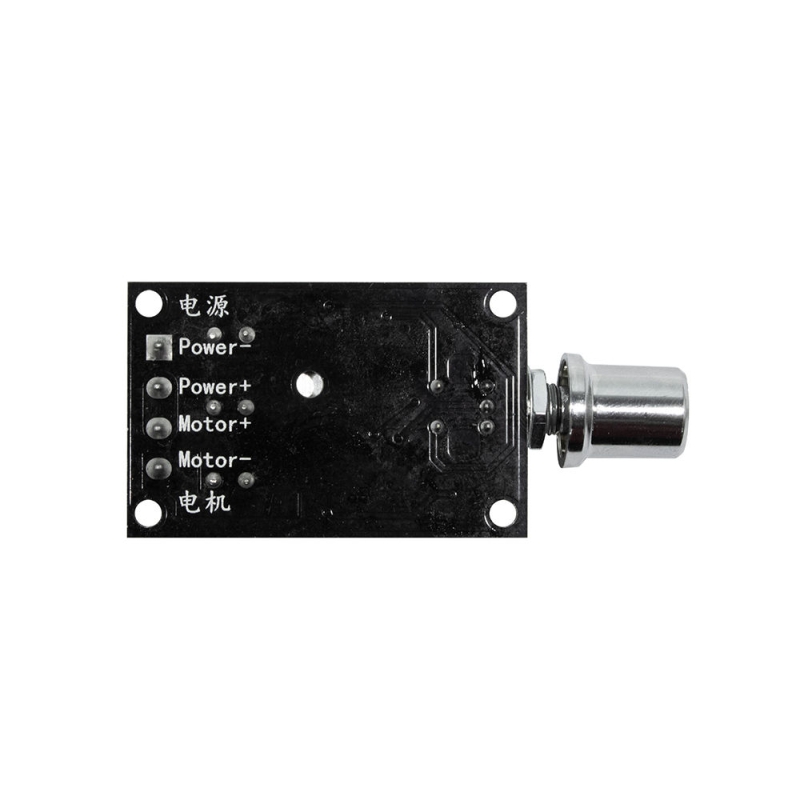

این ماژول دارای چهار پایه برای کنترل دور موتور می باشد که ولتاژ ورودی را با رعایت مثبت و منفی به +POWER و -POWER متصل کنید، موتور را بر حسب جهت چرخش مورد نظر به +MOTOR و -MOTOR متصل کنید. با چرخاندن ولوم، سرعت موتور تغییر می کند.

مشخصات

محدوده ولتاژ: تا 28 ولت
حداکثر جریان: 3آمپر
خروجی PWM
دارای ولوم جهت کنترل دور موتور

Instruction

This DC Motor Speed Controller lets you control the speed of a DC motor using a Pulse Width-Modulated (PWM) DC voltage with a Duty Cycle fully adjustable from 5%-100%. It can be used to drive all DC Brushed Motors that work between 6V-28V DC and consume upto 3A of current.

Specification

Input supply voltage:6V-28VDC
The maximum output power: 80W
The maximum continuous output current :3A
Duty Cycle adjustable:5%-100%
PWM Frequency: 500khz
