ماژول کنترل دور موتور DC دارای خروجی PWM با ولتاژ 5V الی 30V مدل ZS-X4A

کنترل موتور که مدولاسیون عرض پالسی یا اصطلاحا PWM است، نحوه کنترل سرعت موتور با استفاده از پالس های مربعی می باشد که هرچه پالس ها به یکدیگر نزدیک تر باشد سرعت چرخش موتور بالاتر می رود. توسط این ماژول می توانید با اتصال موتور و تغذیه به ترمینال ها مربوطه با چرخش پتانسیومتر سرعت حرکت موتور را کنترل کنید. ماژول کنترل سرعت موتور PWM یک ماژول بسیار پر کاربرد در رباتیک و صنایع مختلف می‌باشد. با استفاه از این ماژول و توان جریان دهی حداکثر 3 آمپر می‌توانید دور موتور DC را مدیریت کنید.
این ماژول دارای 2 پایه برای کنترل دور موتور می باشد که ولتاژ ورودی را با رعایت مثبت و منفی به +POWER و -POWER متصل کنید، موتور را بر حسب جهت چرخش مورد نظر به +MOTOR و -MOTOR متصل کنید. با چرخاندن ولوم، سرعت موتور تغییر می کند.

مشخصات

محدوده ولتاژ: 5 تا 35 ولت
حداکثر جریان: 5 آمپر
جریان استندبای : 0.015 آمپر
خروجی PWM
دیوتی سایکل 1 تا 100 درصد
فرکانس VM برابر 10 کیلو هرتز
دارای ولوم 100کیلو جهت کنترل دور موتور قفل شونده
دارای فیوز برگشت پذیر 2.5 آمپری
ابعاد : 24*30*13 میلی متر

توجه

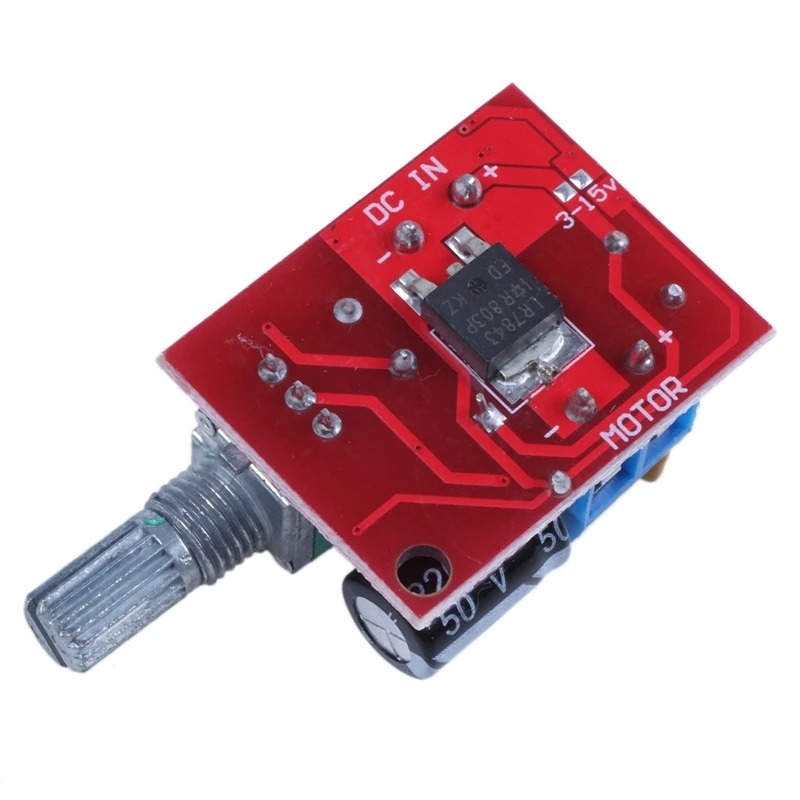

در پشت ماژول پد وجود دارد که در صورت نشانگر ولتاژ کاری خواهد بود .
به صورت دیفالت 5 الی 35 ولت می باشد در صورت لحیم کردن پد ها به هم ماژول در محدوده ولتاژ 3 تا 15 ولت کار خواهد نمود.

Instruction

This DC Motor Speed Controller lets you control the speed of a DC motor using a Pulse Width-Modulated (PWM) DC voltage with a Duty Cycle fully adjustable from 5%-100%. It can be used to drive all DC Brushed Motors that work between 5V-30V DC and consume upto 3A of current.

Specification

Voltage range: 5 to 35 volts
Maximum current: 5 amps
Standby current: 0.015 amps
PWM output
Duty cycle 1 to 100 percent
VM frequency equal to 10 kHz
100 kohm volume  to control the lockable engine speed
2.5 amp reversible fuse
Dimensions: 24 x 30 x 13 mm
