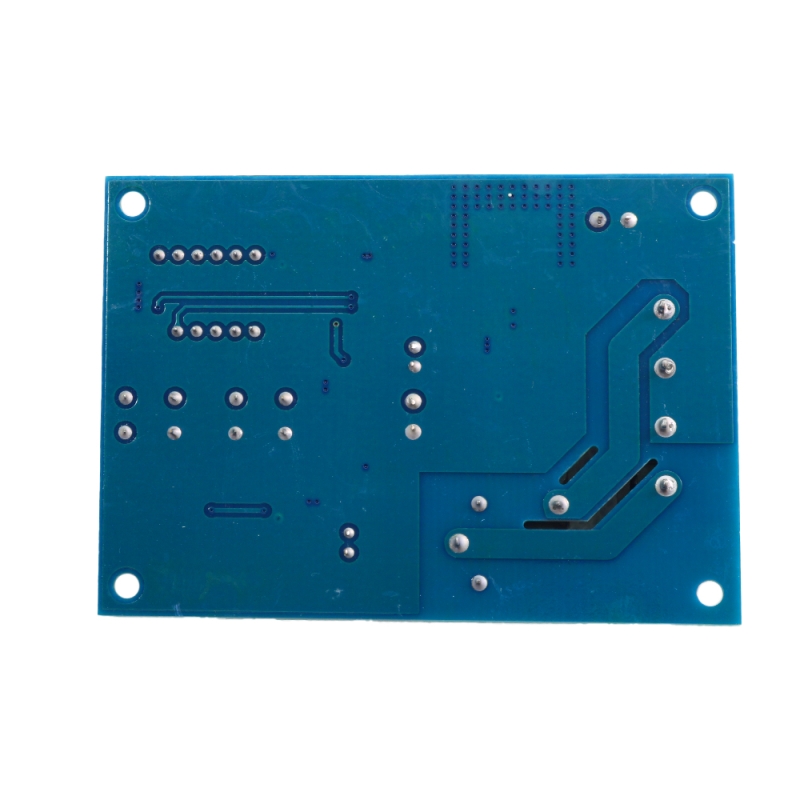

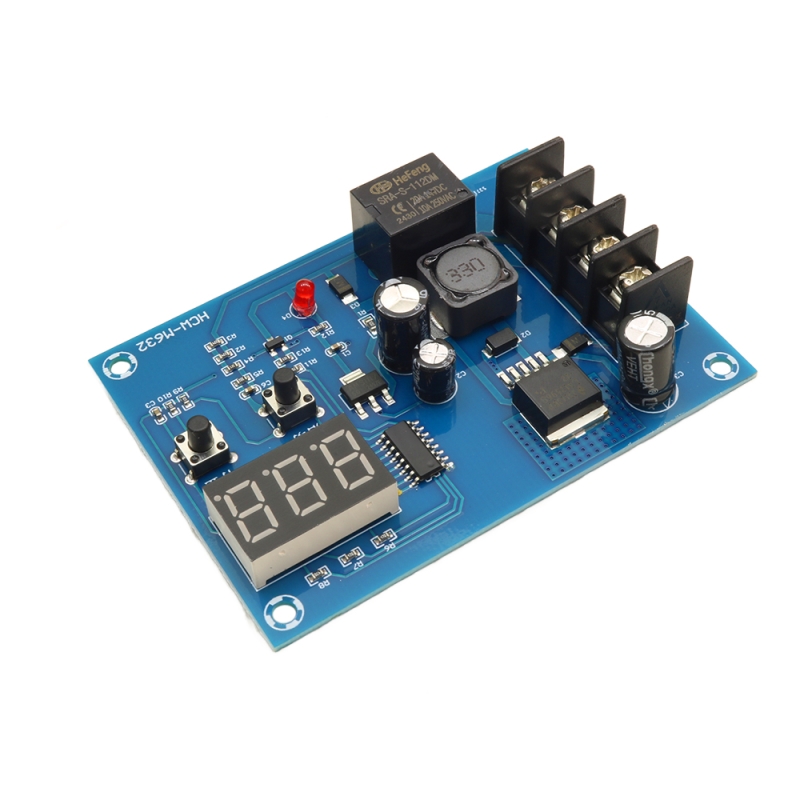

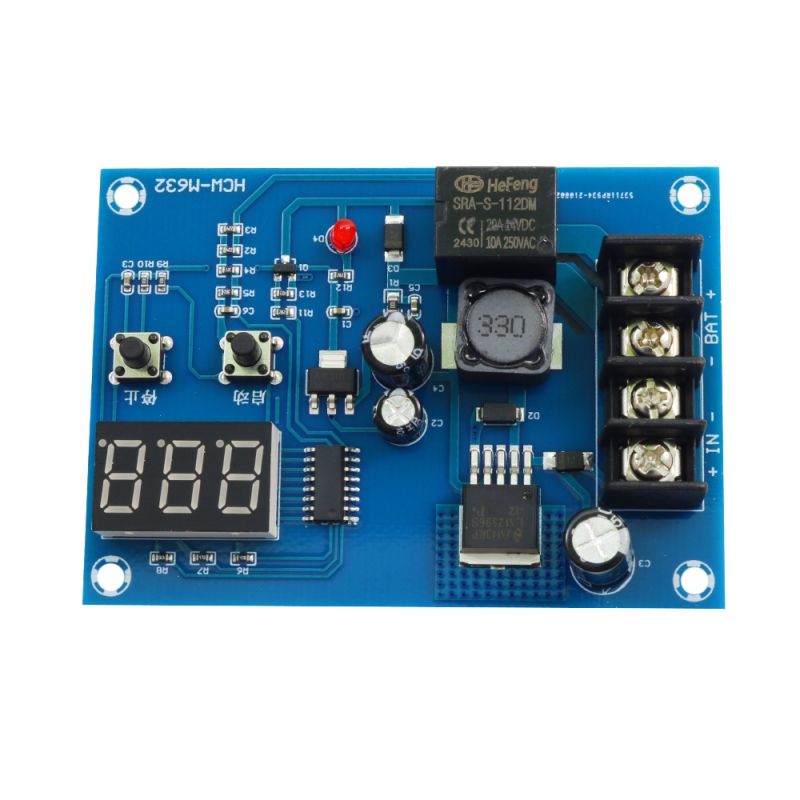

ماژول کنترل شارژ باتری XH-M632

ماژول XH-M632 یک ماژول قدرتمند و پرکاربرد برای کنترل شارژ باتری است که به‌طور خاص برای باتری‌های اسید-سربی (Lead-acid) طراحی شده است. این ماژول با قابلیت تنظیم دقیق ولتاژ شروع و توقف شارژ، فرآیند شارژ باتری را ایمن و بهینه می‌کند. نمایشگر دیجیتال LED آن ولتاژ باتری را لحظه‌ای نمایش می‌دهد و امکان تنظیم ولتاژ به صورت دقیق را فراهم می‌سازد.

مشخصات

نام ماژول : XH-M632  (مشابه ماژول XH-M603 )
ولتاژ تغذیه: 10-30V DC
ولتاژ ورودی شارژ: 0-30V
حداکثر جریان شارژ: 10 آمپر
نوع باتری‌های پشتیبانی‌شده: اسید-سربی 12V/24V

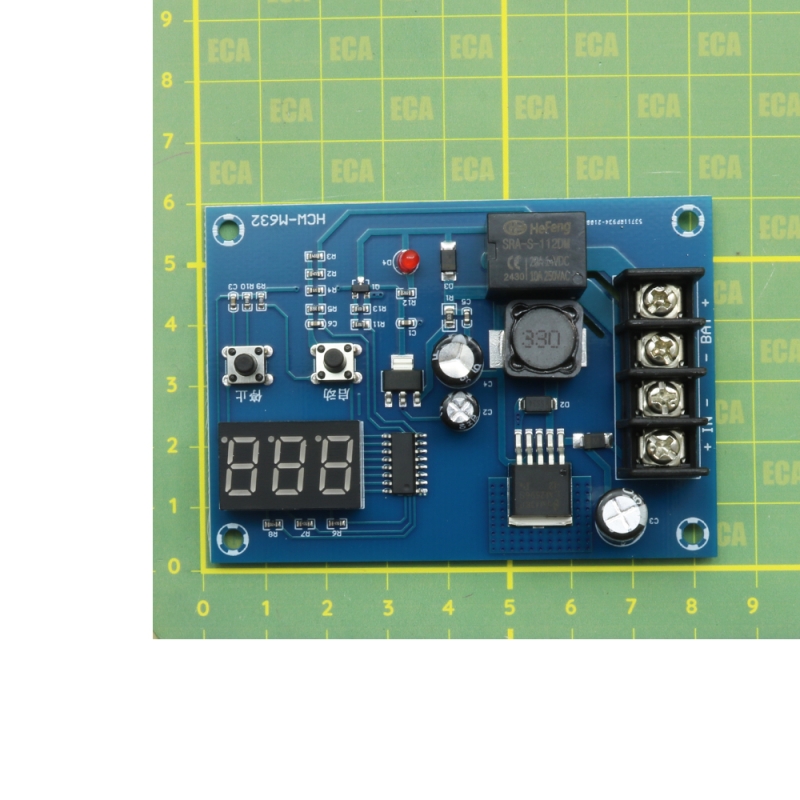

ابعاد: 82x58x18 میلی‌متر
محدوده دمای کاری: -10 تا +50 درجه سانتی‌گراد
دقت ولتاژ نمایشگر: ±0.1 ولت

نحوه کار با ماژول

باتری را به ترمینال‌های باتری متصل کنید (توجه به قطبیت الزامی است).
ولتاژ باتری روی نمایشگر LED ظاهر می‌شود.
با فشردن دکمه‌های UP و DOWN می‌توانید ولتاژ شروع و توقف شارژ را تنظیم کنید.
شارژر مناسب را به ورودی ماژول متصل کرده و فرآیند شارژ را آغاز کنید.
برای بازنشانی تنظیمات، دکمه‌های UP و DOWN را همزمان به مدت 3 ثانیه نگه دارید

ویژگی‌های کلیدی

قابلیت تنظیم ولتاژ شارژ: امکان تعیین ولتاژ شروع و توقف شارژ.
نمایشگر دیجیتال: نمایش لحظه‌ای ولتاژ باتری.
سازگاری بالا: پشتیبانی از باتری‌های 12V و 24V اسید-سربی.
محافظت در برابر شارژ اضافی: جلوگیری خودکار از شارژ بیش‌ازحد.
رله داخلی: کنترل خودکار فرآیند شارژ.

کاربردها

شارژ باتری‌های اسید-سربی
سیستم‌های خورشیدی و UPS
دستگاه‌های صنعتی و خانگی

Specification

Input Voltage: DC 10V to 30V
Display Precision: 0.1V
Control Precision: 0.1V
Voltage Tolerance: ±0.1V
Output Type: Direct Output
Battery Voltage: 12V to 24V
Dimension(mm): 82 x 58 x 18
