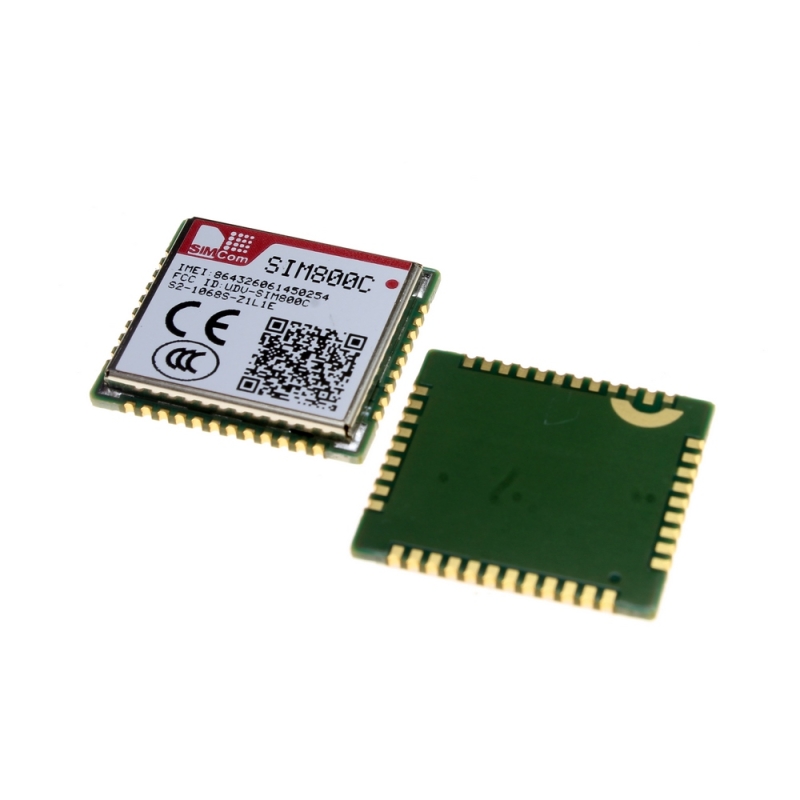

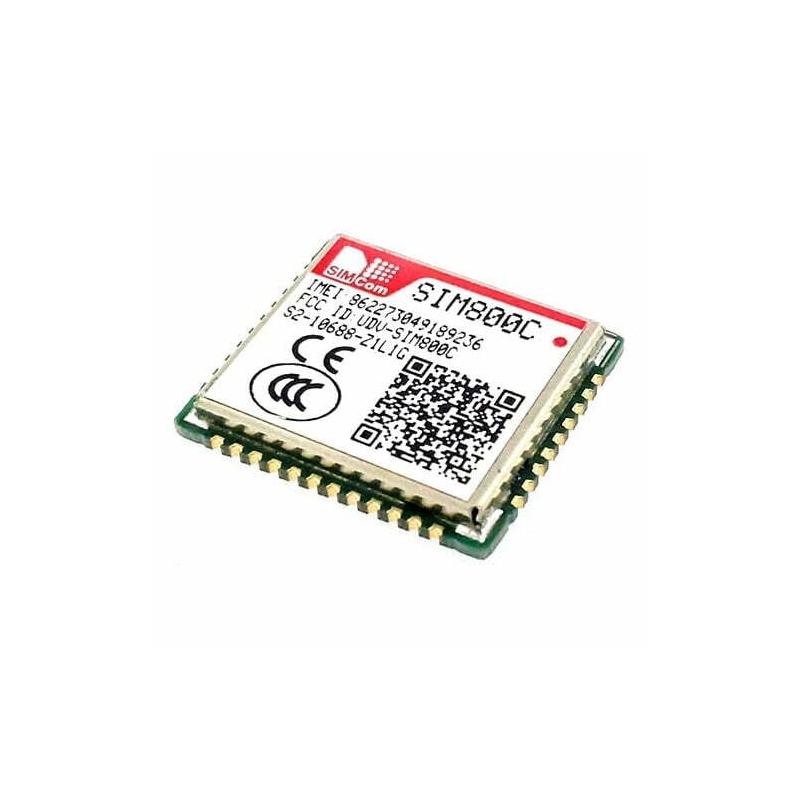

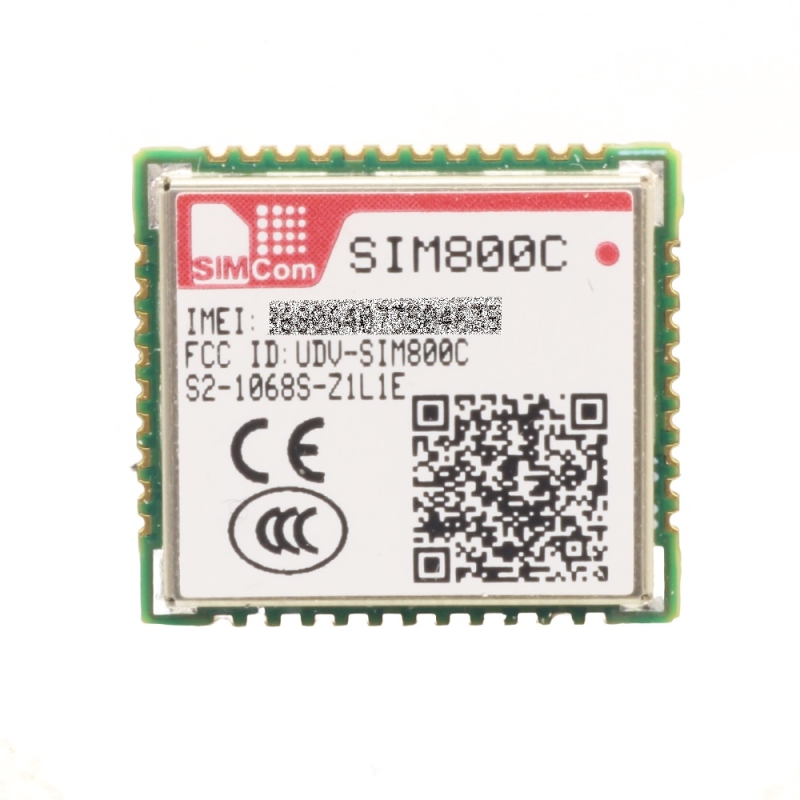

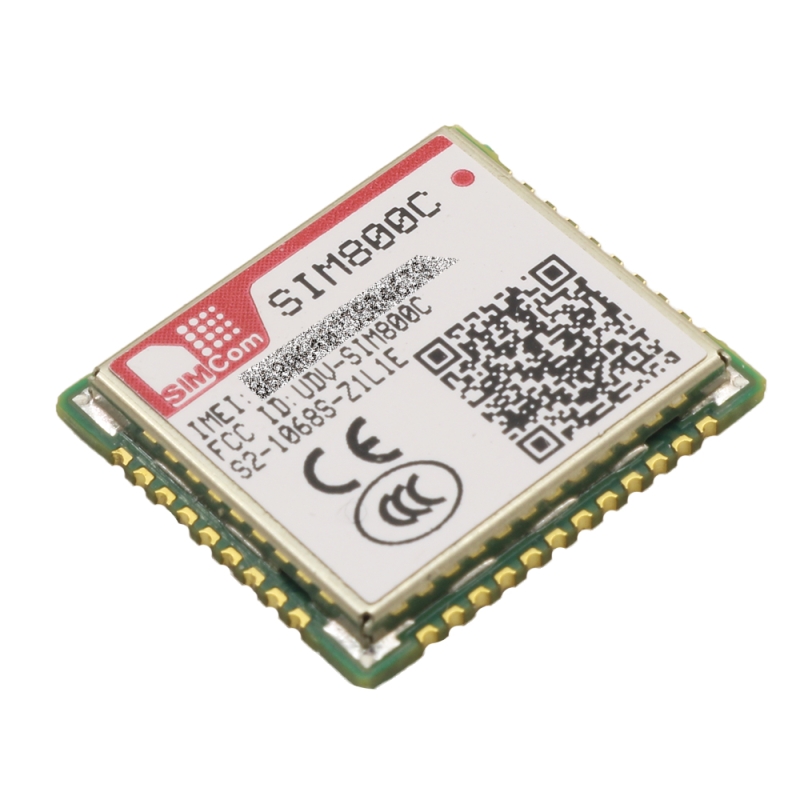

ماژول GSM/GPRS/Bluetooth SIM800C

ماژول SIM800C یک ماژول چندمنظوره و کم‌مصرف از شرکت SIMCom است که قابلیت‌های GSM، GPRS و Bluetooth را در یک بسته کوچک ارائه می‌دهد. این ماژول برای ارتباطات بی‌سیم در باندهای GSM 850، 900، 1800 و 1900 مگاهرتز طراحی شده و از امکاناتی مانند ارسال و دریافت پیامک، برقراری تماس صوتی، اتصال به اینترنت از طریق GPRS و ارتباط بلوتوثی پشتیبانی می‌کند. کنترل این ماژول از طریق دستورات AT انجام می‌شود و به دلیل اندازه کوچک، مصرف انرژی پایین و قابلیت بروزرسانی نرم‌افزار از راه دور (FOTA)، انتخابی ایده‌آل برای پروژه‌های اینترنت اشیا (IOT)، سیستم‌های امنیتی و دستگاه‌های قابل حمل به شمار می‌آید.

مشخصات فنی:

• نام برند: SIMCOM
• مدل: SIM800C
• وزن: 1.3 گرم
• ابعاد: 2.3×15.7×17.6 میلی متر
• ولتاژ ورودی: 3.4 الی 4.4 ولت
• فرکانس: 1800MHz, 1900MHz, 850MHz, 900MHz
• پروتکل ارتباطی: UART, USB ,…

ویژگی ها:

• پشتیبانی از چهار باند فرکانسی
• ارتباط سریال (UART) با سرعت 1200bps تا 115200bps
• ارسال و دریافت دیتا از طریق GPRS
• ارتباط با بلوتوث (Bluetooth) داخلی
• ارسال و دریافت پیامک (SMS)
• برقراری تماس صوتی
• پشتیبانی از کدگذاری GPRS: CS-1، CS-2، CS-3، CS-4
• استفاده از آنتن خارجی برای اتصال به شبکه

کاربرد:

• ارتباطات اینترنت اشیا (IOT)
• سیستم‌های امنیتی و نظارتی
• ارسال و دریافت پیامک (SMS)
• برقراری و مدیریت تماس‌های صوتی
• اتصال به اینترنت از طریق GPRS
• ارتباطات بی‌سیم از طریق Bluetooth
• سیستم‌های ردیابی و مکان‌یابی
• پروژه‌های هوشمندسازی خانه و ساختمان
• کنترل دستگاه‌ها از راه دور از طریق SMS یا GPRS
• نظارت بر وضعیت سیستم‌ها و دریافت داده‌های حسگرها
• ارسال اعلان‌ها و هشدارها به کاربران در صورت بروز مشکل
• مدیریت عملکرد سیستم‌ها بدون نیاز به حضور فیزیکی در محل

Description

•Quad-band 850/900/1800/1900MHz
•GPRS multi-slot class 12/10
•GPRS mobile station class B
•Compliant to GSM phase 2/2+
–Class 4 (2 W @ 850/900MHz)
–Class 1 (1 W @ 1800/1900MHz)

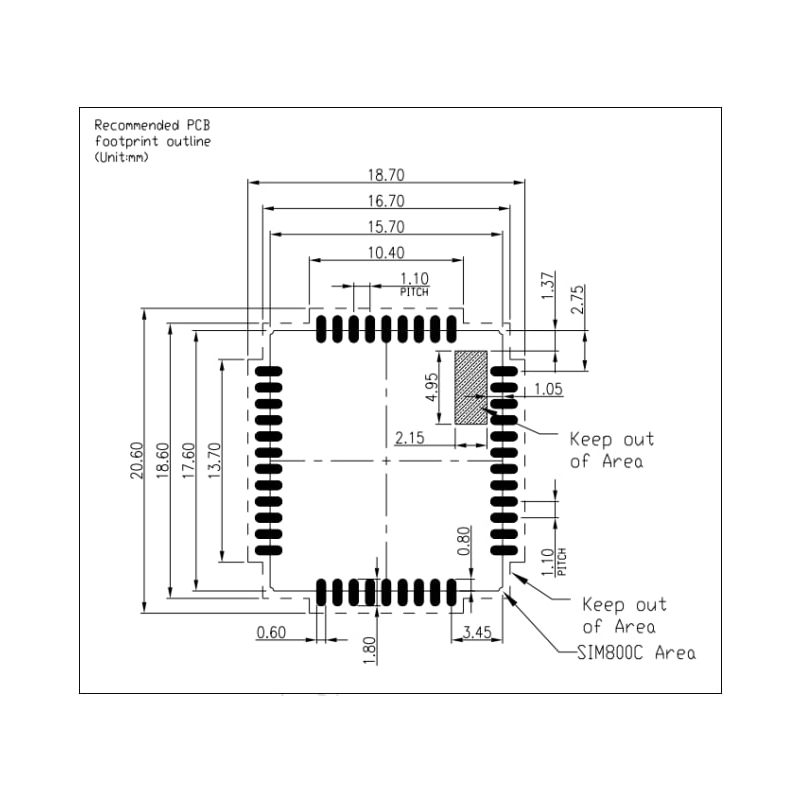

•Dimensions: 17.6*15.7*2.3mm
•Weight: 1.3g
•Control via AT commands
(3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands)
•Supply voltage range 3.4 ~ 4.4V
•Low power consumption
•Operation temperature:-40℃~85℃

Specifications for GPRS Data

•GPRS class 12: max. 85.6 kbps (downlink/uplink)
•PBCCH support
•Coding schemes CS 1, 2, 3, 4
•PPP-stack
•USSD

Specifications for SMS via GSM/GPRS

•Point to point MO and MT
•SMS cell broadcast
•Text and PDU mode

Software features

•0710 MUX protocol
•Embedded TCP/UDP protocol
•FTP/HTTP
•MMS
•POP3/SMTP
•DTMF
•Jamming Detection
•Audio Record
•SSL
•TTS_CN (optional)
Specifications for voice
•Tricodec
–Half rate (HR)
–Full rate (FR)
–Enhanced Full rate (EFR)
•AMR
–Half rate (HR)
–Full rate (FR)
•Hands-free operation （Echo suppression）

Interfaces

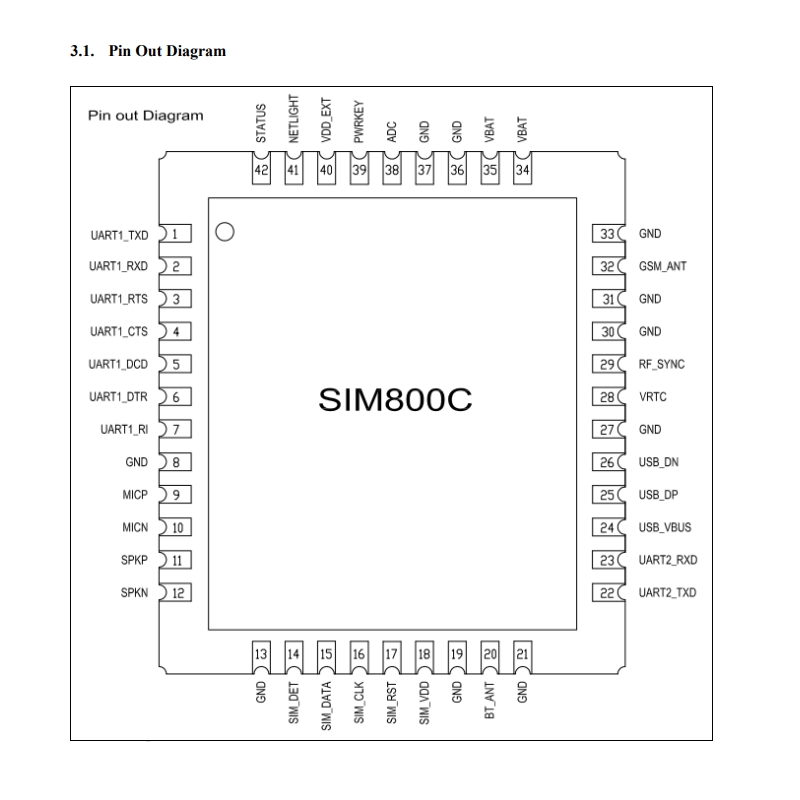

• 77 SMT pins including
•SIM Card Interfaces (Dual Standby)
—SIM card 1: 3V/ 1.8V
—SIM card 2: 3V/ 1.8V
•Analog audio interface
•RTC backup
•I2C interface
•USB interface
•Serial interface
•PCM
•SD
•GPIO
•ADC
•GSM Antenna pad

Compatibility

•AT cellular command interface
