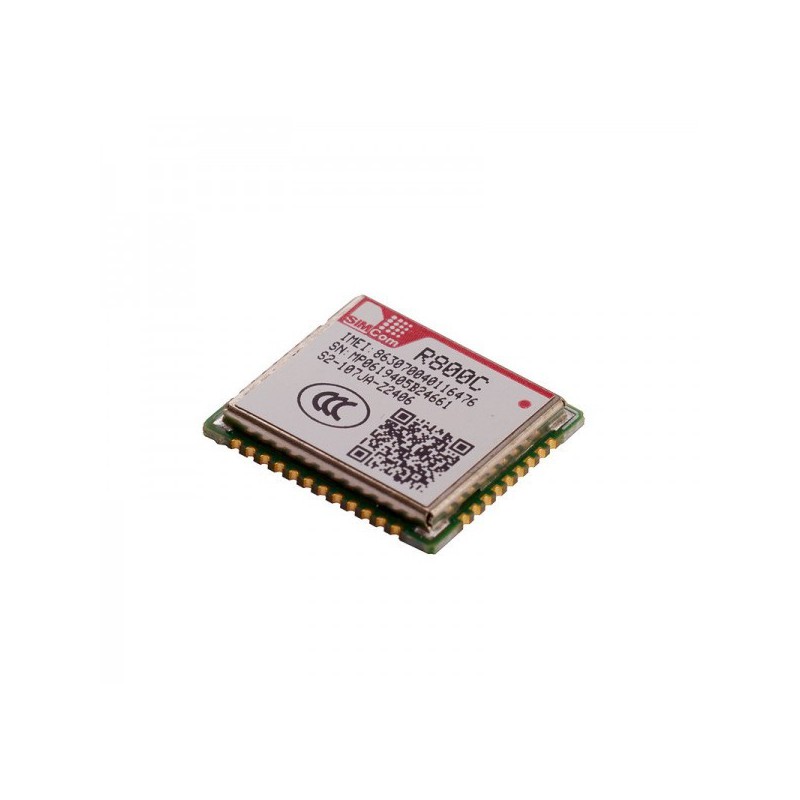

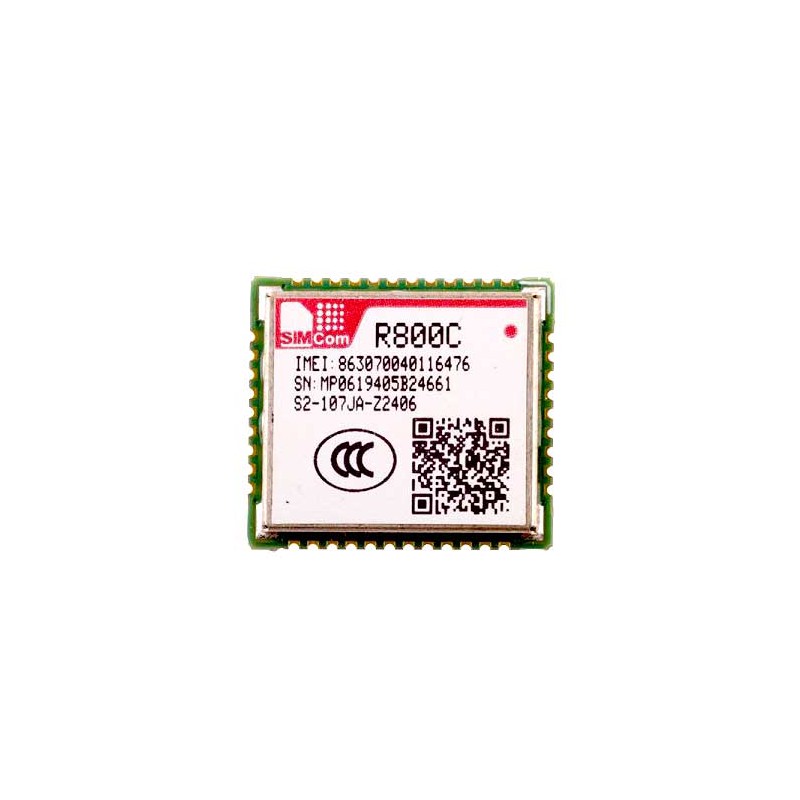

ماژول GSM/GPRS R800C

معرفی

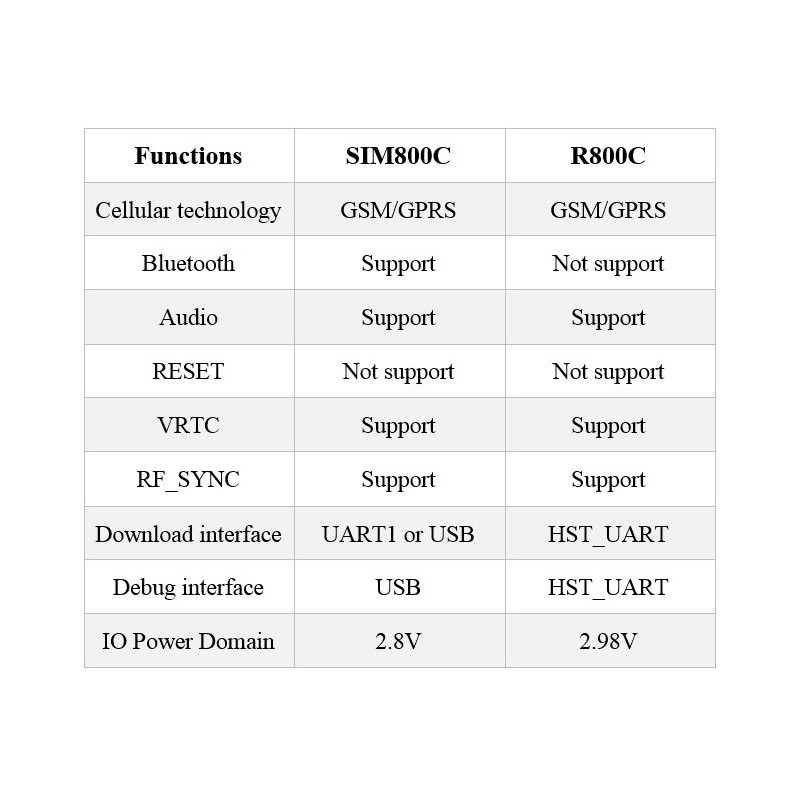

ماژول R800C، نسخه ارزانتر (بدون بلوتوث) ماژول SIM800C می باشد. به این معنی که در این ماژول از بلوتوث پشتیبانی نمی شود و کاهش قیمت ماژول باعث کاهش قیمت تمام شده دستگاه یا پروژه نیز می گردد.

ماژول R800C یک ماژول GSM/GPRS چهاربانده از نوع LCC است که برای ارتباطات بی‌سیم با سرعت انتقال داده تا 85.6 کیلوبیت بر ثانیه طراحی شده است. این ماژول از پروتکل‌های TCP و UDP پشتیبانی کرده و قادر به ارسال انواع پیام‌های متنی از جمله MT-SMS، MO-SMS و CB-SMS است که تمامی پیامک‌ها در سیم‌کارت ذخیره می‌شود. با پروتکل های ارتباطی GPIO، UART و USB2.0، ارتباط با سایر ماژول‌ها و دستگاه‌ها را فراهم می‌کند و برای مصارفی نظیر برقراری تماس و ارسال پیام به کار می‌رود. ماژول R800C دارای ADC، RTC و قابلیت ارتباط صوتی است و با ولتاژ ورودی 3.4 تا 4.4 ولت و فرکانس‌های بین 850 تا 1900 مگاهرتز در باند 2G، برای کاربردهای متنوعی از جمله سیستم‌های امنیتی و تشخیص از راه دور مناسب است.

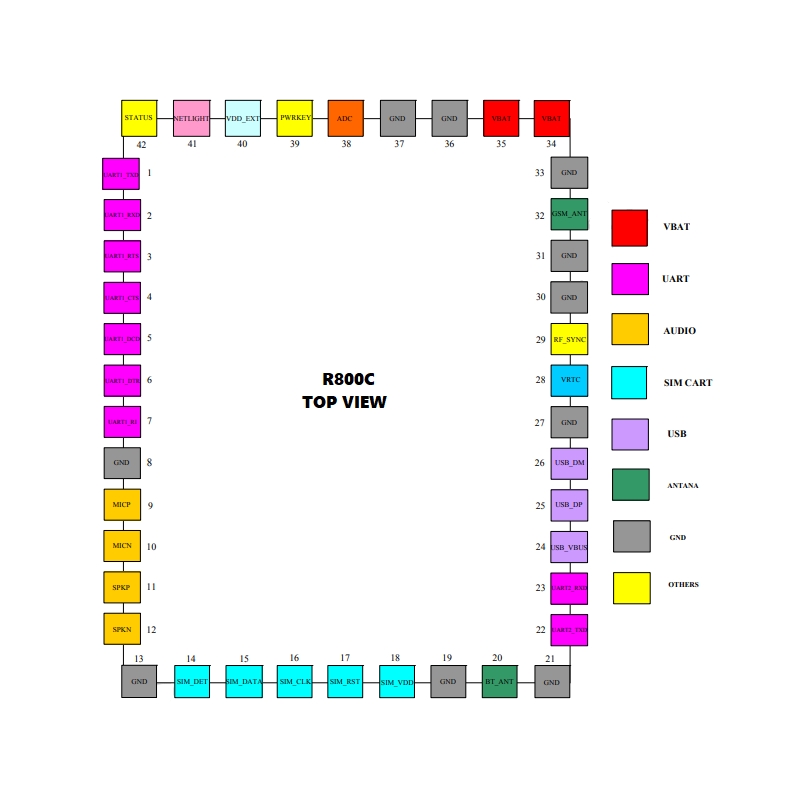

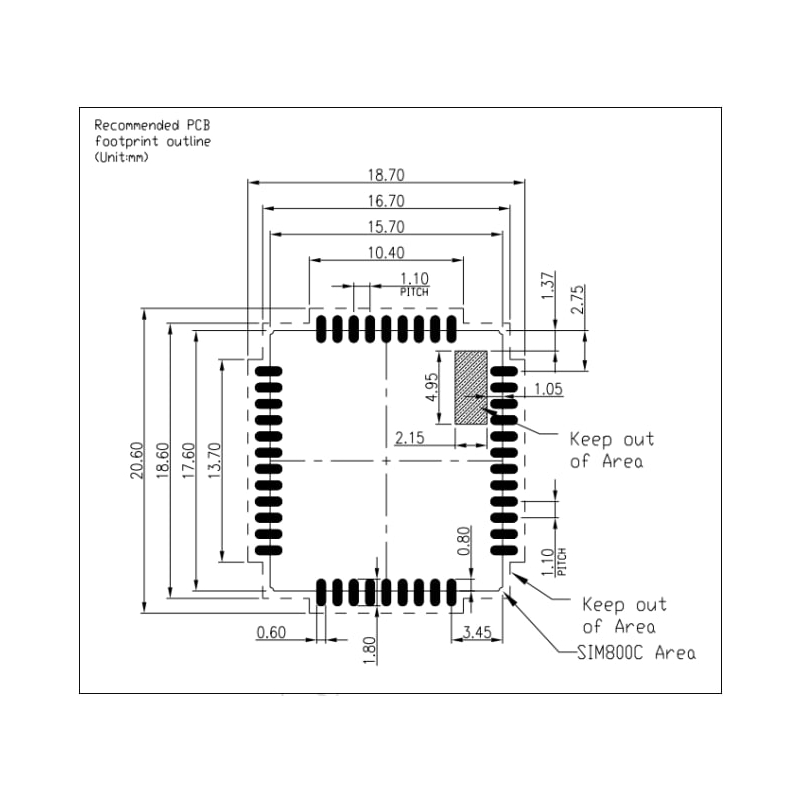

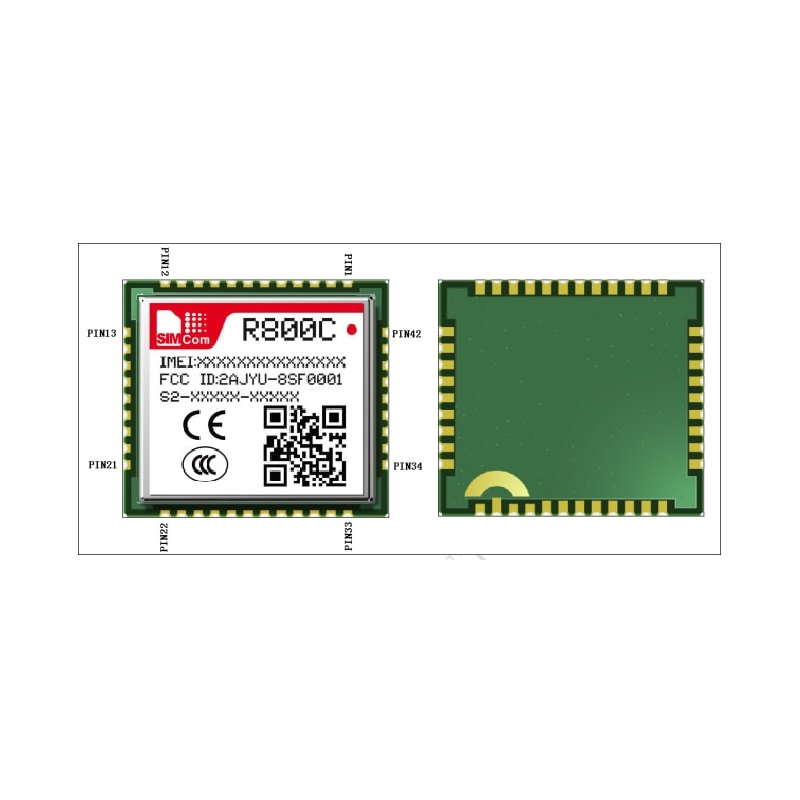

این ماژول از نظر ابعاد و پین های خروجی مشابه SIM800C میباشد.

مشخصات فنی

• نام برند : SIMCOM
• مدل : R800C
• وزن : 1.3 گرم

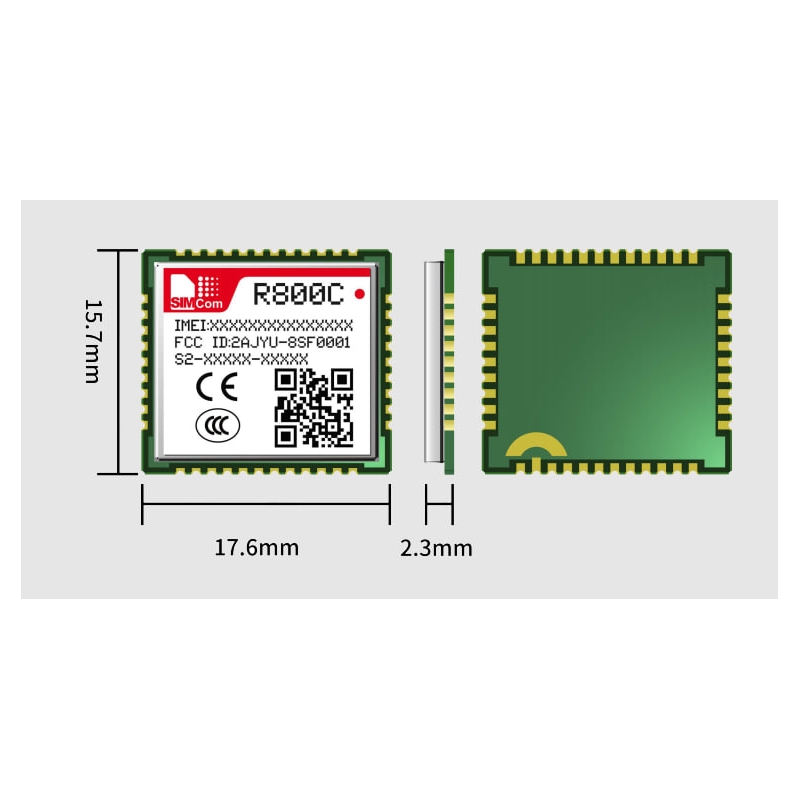

• ابعاد : 17.6 – 15.7 – 2.3 میلی متر
• ولتاژ ورودی : 3.4 الی 4.4 ولت
• فرکانس : 1800MHz, 900MHz
• پروتکل ارتباطی: UART
• دارای ADC
• دارای ارتباط صوتی

ویژگی ها

• پشتیبانی از چهار باند فرکانسی
• ارتباط سریال (UART) با سرعت 1200bps تا 115200bps
• ارسال و دریافت دیتا از طریق GPRS
• ارسال و دریافت پیامک (SMS)
• برقراری تماس صوتی
• پشتیبانی از کدگذاری GPRS: CS-1، CS-2، CS-3، CS-4
• استفاده از آنتن خارجی برای اتصال به شبکه

کاربرد

• سیستم‌های امنیتی
• تشخیص از راه دور
• کنترل از راه دور
• سیستم‌های هشداردهی
• اتوماسیون خانگی
• برقراری تماس و ارسال پیام
• اینترنت اشیا (IOT)

Description

Support frequency band: 900/1800MHz
GPRS multi-slot class: 12/10

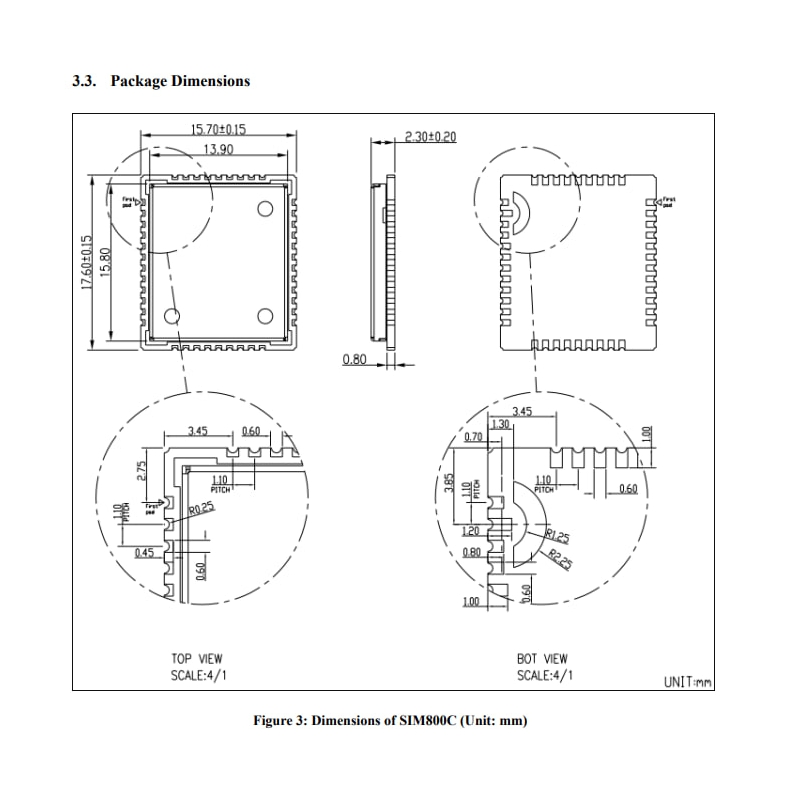

Size: 17.6*15.7*2.3mm
Weight: 1.3±0.1g
Power supply voltage: 3.4 ~ 4.4V
Operating temperature: -40℃ ~85℃
GPRS mobile station class B
Meet GSM phase 2/2+ standard: Class 4 (2W @ 850/900MHz)
– Class 4 (2W @ 900MHz)
– Class 1 (1W @ 1800MHz)
Through AT command control (3GPP TS 27.007, 27.005 and SIMCom enhanced AT command set)
Low power consumption

Data transmission

GPRS class 12: Uplink/downlink maximum 85.6Kbps
Support PBCCH
Coding schemes CS 1, 2, 3, 4
PPP-stack
Support USSD

S SMS

Point-to-point MO and MT
SMS broadcast
Text and PDU mode

Software features

0710 MUX protocol
Built-in TCP/UDP protocol
FTP/HTTP/MQTT/NTP
Base station positioning*
SSL/TLS*
TTS*
EAT*

Hardware interface

Analog voice interface
Serial port
SIM card (1.8V/3V)
Support RTC
Analog voice
ADC
GPIO
Antenna: GSM
