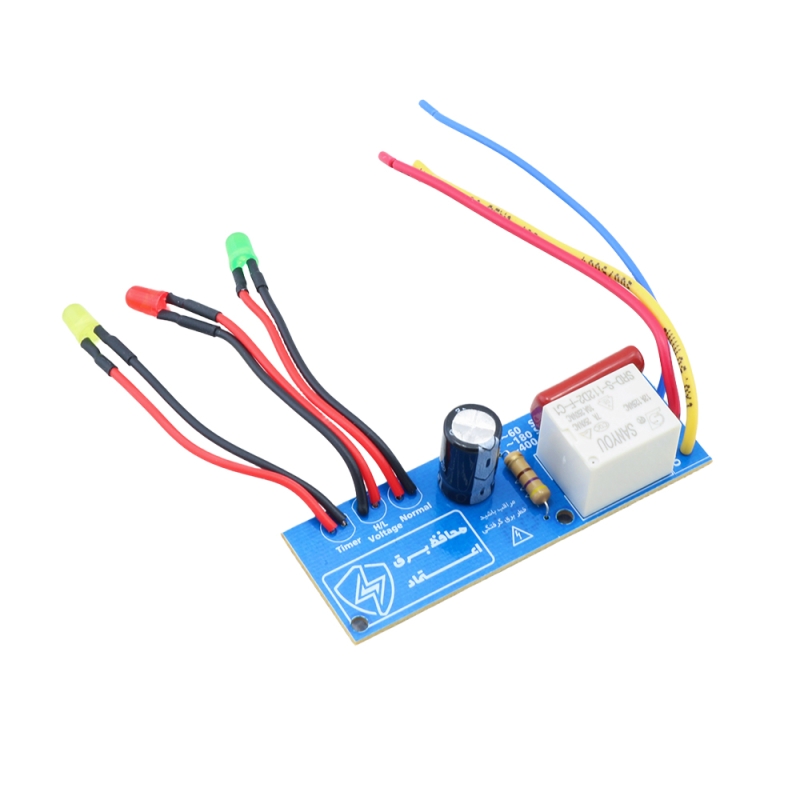

محافظ ولتاژ از وسایل برقی در مقابل نوسانات ناگهانی ولتاژ حفاظت میکند. وظیفه محافظ، قطع جریان برق ورودی به دستگاهها در حالت غیرپایدار و افزایش عمر مفید آنهاست.
طرز کارکرد دستگاه به اینگونه است که در محدوده مشخص شده اجازه عبور ولتاژ را داده و در صورت کاهش یا افزایش ولتاژ از محدوده مشخص، تغذیه دستگاه را توسط رله قطع می کند.
معمولا بعد از قطعی شبکه برق و وصل مجدد آن، بخ علت مصرف ناگهانی اولیه مصرف کنندگان، ولتاژ برق شهری در دقایق اولیه دارای نوسانات زیادی بوده که در این محافظ ها، بعد از اتصال برق و گذشت زمان مشخص، اجازه عبور جریان را می دهد.
مشخصات فنی
دارای رله 10 آمپر

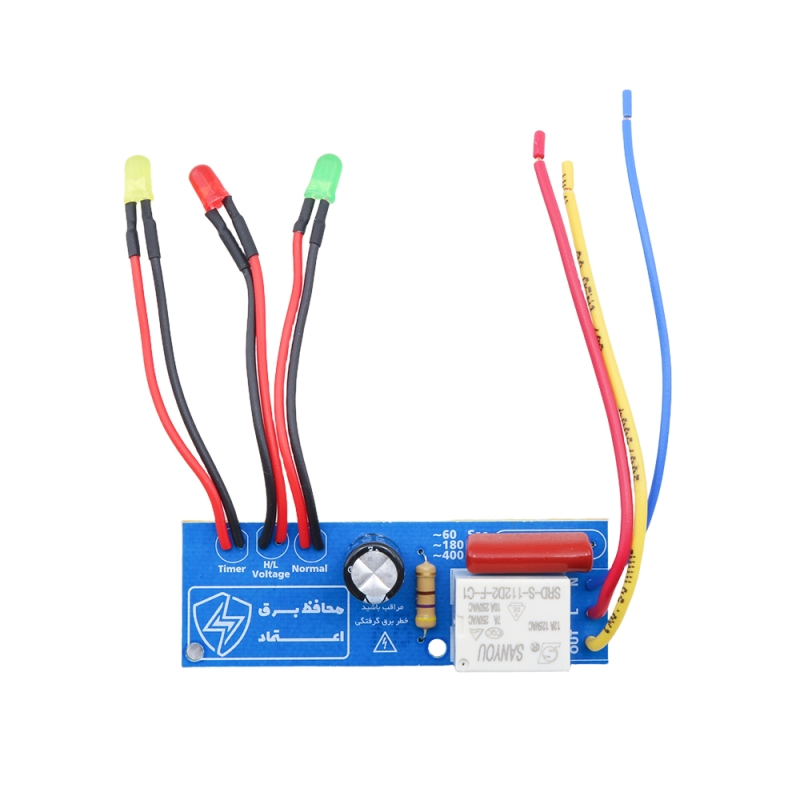

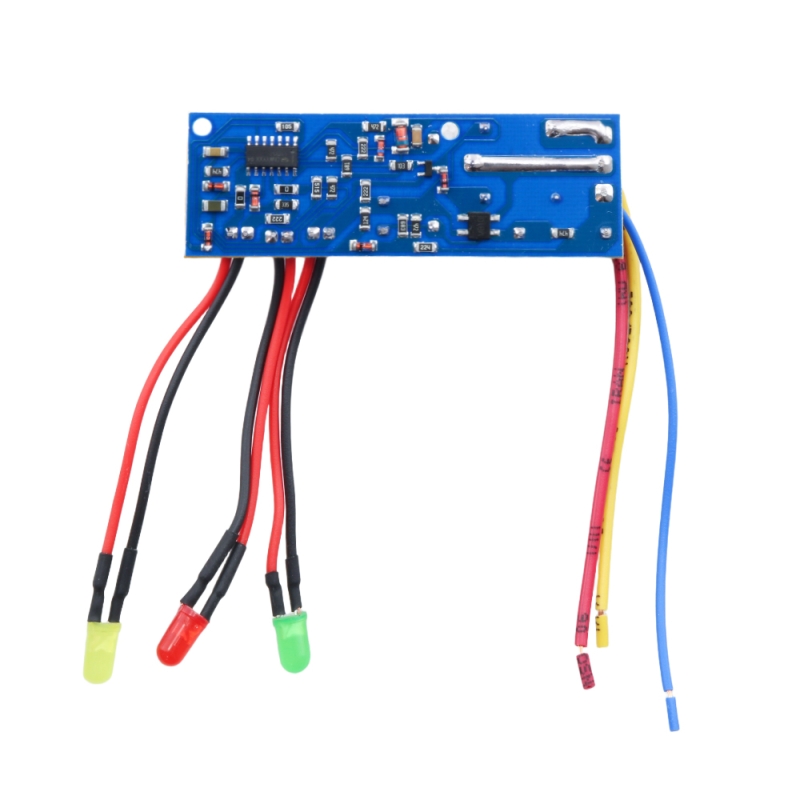

مجهز به سه نشانگر LED ( قرمز خارج از محدوده نرمال – زرد حالت تایمر – سبز اتصال و حالت عادی )
ولتاژ خروجی در حالت نرمال ولتاژ برق بین 185 تا 245 ولت (با تلرانس 3 ولت )
مدت زمان تاخیر در وصل خروجی 7 دقیقه (با تلرانس 15 ثانیه)
قطع سریع برق در نوسانات شبکه
مناسب برای
تجهیزات برقی دارای کپرسور همانند یخپال، آب سرد کن، کولر و …

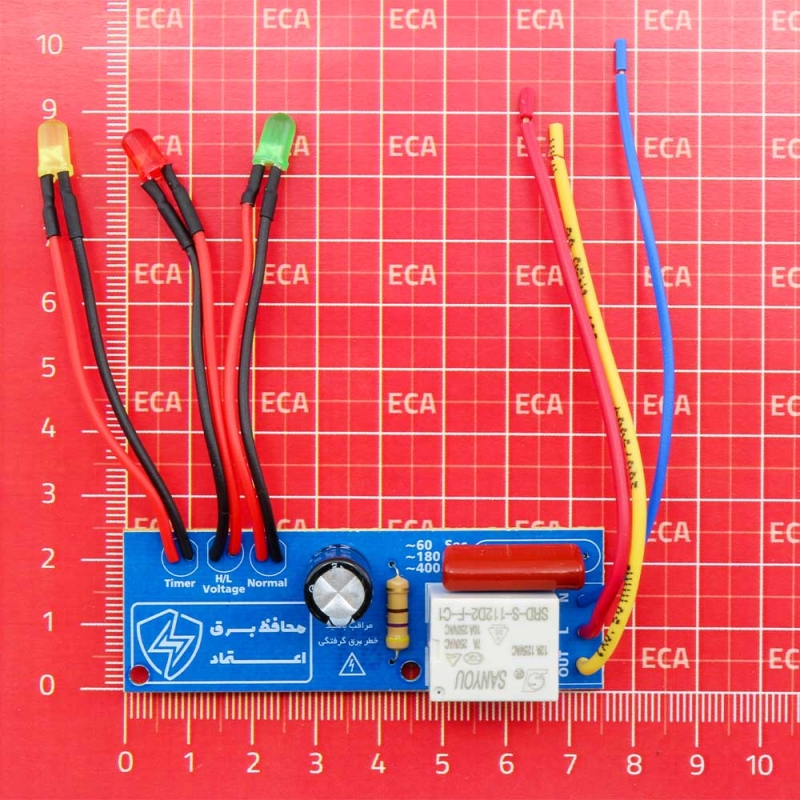

نحوه عملکرد
ورودی N برای سیم نول (مشترک با تغذیه دستگاه)
ورودی L برای ورودی فاز
خروجی OUT برای ورودی تغذیه دستگاه
در سیمکشی دستگاه دقت لازم را داشته باشید که به ترتیب ذکر شده به شبکه وصل نمایید. در صورت اتصال اشتباه، عملکرد دستگاه دچار اختلال خواهد شد.
در لحظه روشن کردن، به مدت 1 ثانیه نشانگر به رنگ قرمز و سپس به رنگ زرد تبدیل خواهد شد. (این به معنی عملکرد صحیح دستگاه میباشد.)
پس از طی زمان وصل در تاخیر نشانگر به رنگ سبز تبدیل شده و صدای وصل کنتاکت به گوش خواهد رسید. (ولتاژ در وسیله برقی وصل خواهد شد)
نشانگر سبز به معنی حالت نرمال برق بوده در صورتی که رنگ نشانگر به حالت قرمز تبدیل شود، برق مصرف کننده ها قطع شده و به معنی نوسان در برق شهر می باشد.
که پس از برطرف شدن خطا نشانگر به رنگ زرد درخواهد آمد و پس از طی زمان مشخص دوباره برق مصرف کننده ها وصل خواهد شد.
ناشناس –
ّرای یخچال های کوچیک داریم از همین مدل نصب می کنیم، کیفیت خوبی داره و راضی هستیم. امیدوارم سری جدید همه LED ها سیمی بشند، چون بقیه موارد عالیه
ناشناس –
علیرضا یوشی سلام اگر مصرف کننده شما سلفی و جریان بالایی داشته باشد منجربه چنین حالتی می شود.
ناشناس –
سلام وقت بخیر. از بوررد محافظ یخچال خریداری نموده و برای کیس و پرینتر نصب نموده ولی بعد از چند مرتبه قطع وصل برق متوجه شدم رله کنتاکتش میچسبه و دایم وصل میماند.و با ضربه آزاد میکنه.ایراد چیست
ناشناس –
فردین قاسم پور با سلام و احترام بله، در صورتی که مجموع جریان مصرفی یخچال و فریزر از حداکثر توان رله (۱۰ آمپر معادل تقریباً ۲۲۰۰ وات) تجاوز نکند، میتوان برد محافظ را روی یک چندراهی نصب کرده و برای کنترل همزمان هر دو دستگاه استفاده نمود. توصیه میشود پیش از استفاده، توان مصرفی دقیق هر دو دستگاه بررسی شود تا از عدم عبور جریان از حد مجاز رله اطمینان حاصل گردد.
ناشناس –
میشه رو چند راهی نصب کرد برای کنترل همزمان یک یخچال و یک فریزر استفاده کرد؟
