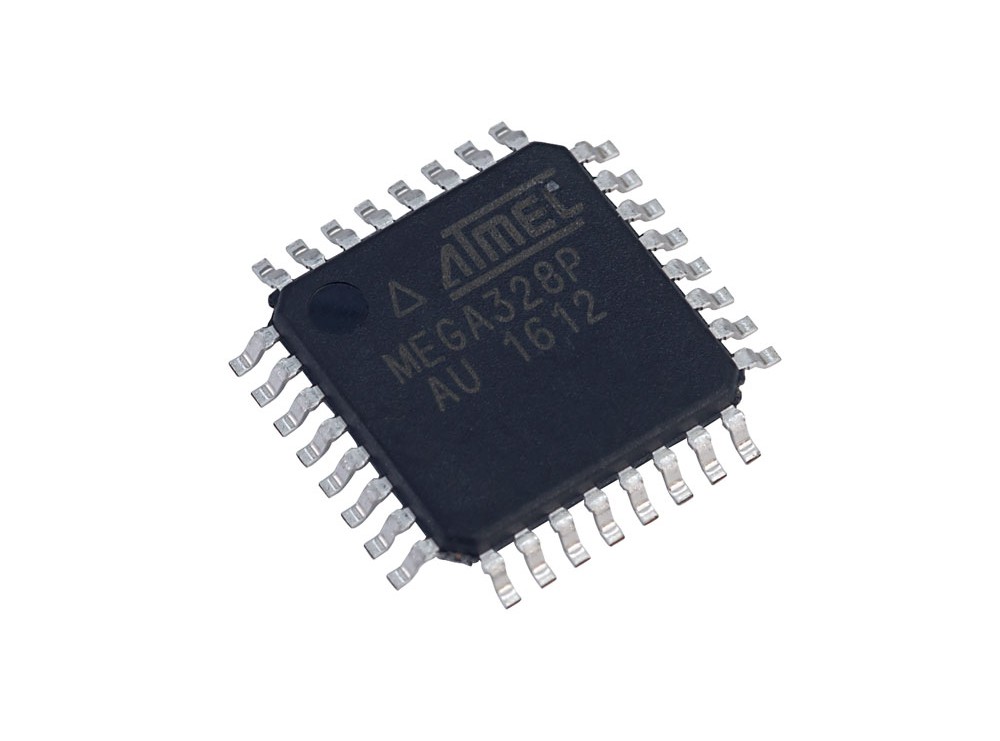

میکروکنترلر ATMEGA328P-AU پکیج SMD TQFP-32

معرفی

میکروکنترلر ATMEGA328P-AU دارای هسته پردازنده 8 بیتی AVR (پکیج SMD) بوده و با فرکانس 20 مگاهرتز کار می کند. این میکروکنترلر 32 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر ATMEGA328P-AU دارای 23 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.میکروکنترلر ATMEGA328P-AU دارای ولتاژ کاری 1.8 تا 5.5 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

مشخصات

• سری : ATmega256x
• دارای هسته 8 بیتی AVR
• ولتاژ کاری : 1.8 ولت تا 5.5 ولت
• سرعت: 20 Mhz
• حافظه: 32 kB
• پکیج :  TQFP-32
• تعداد پین ها ورودی/خروجی : 23
• پروتکل های ارتباطی: I2C, SPI, UART/USART
• دمای کاری : -40 تا +85 درجه سانتیگراد

Introduction

The high-performance picoPower 8bit AVR RISC-based microcontroller combines 32KB ISP flash memory with read-while-write capabilities, 1024B EEPROM, 2KB SRAM, 23 general purpose I/O lines, 32 general purpose working registers, three flexible timer/counters with compare modes, internal and external interrupts, serial programmable USART, a byte-oriented 2-wire serial interface, SPI serial port, a 6-channel 10-bit A/D converter (8-channels in TQFP and QFN/MLF packages), programmable watchdog timer with internal oscillator, and five software selectable power saving modes. The device operates between 1.8-5.5 volts.

Introduction

Product Category: 8-bit Microcontrollers – MCU
RoHS: Details
Mounting Style: SMD/SMT
Package / Case: TQFP-32
Series: ATmega328P
Core: AVR
Data Bus Width: 8 bit
Maximum Clock Frequency: 20 MHz
Program Memory Size: 32 kB
Data RAM Size: 2 kB
ADC Resolution: 10 bit
Number of I/Os: 23
Operating Supply Voltage: 1.8 V to 5.5 V
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 85 C
Interface Type: I2C, SPI, USART
Packaging: Tray
Height: 1 mm
Length: 7 mm
Product: MCU
Program Memory Type:Flash
Width:7 mm
Data RAM Type: SRAM
Data ROM Size: 1 kB
Data ROM Type: EEPROM
Number of ADC Channels: 8
Number of Timers/Counters: 3 Timer
Processor Series: megaAVR
Product Type: 8-bit Microcontrollers – MCU
