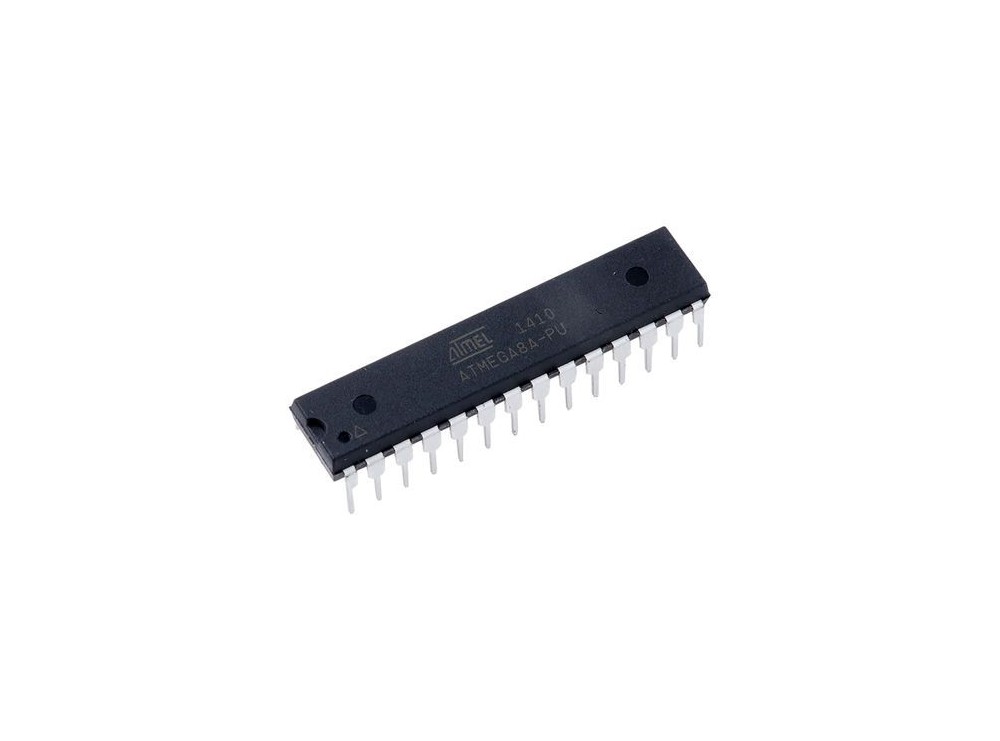

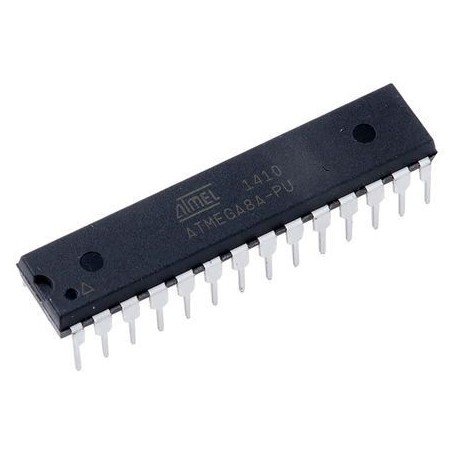

میکروکنترلر ATMEGA8A-PU پکیج PDIP-28

معرفی

میکروکنترلر ATMEGA8A-PU دارای هسته پردازنده 8 بیتی AVR (پکیج DIP) بوده و با فرکانس 16 مگاهرتز کار می کند. این میکروکنترلر 8 کیلوبایت حافظه FLASH روی تراشه را فراهم می‌کند. میکروکنترلر ATMEGA8A-PU دارای 23 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART میباشد.میکروکنترلر ATMEGA8A-PU دارای ولتاژ کاری 2.7 تا 5.5 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

مشخصات

• دارای هسته 8 بیتی AVR
• ولتاژ کاری : 2.7 ولت تا 5.5 ولت
• سرعت: 16 Mhz
• حافظه: 8 kB
• پکیج : PDIP-40
• تعداد پین ها ورودی/خروجی : 23
• پروتکل های ارتباطی: I2C, SPI, UART/USART
• دمای کاری : -40 تا +85 درجه سانتیگراد

Introduction

The ATMEGA8A-PU is a high-performance, low-power 8bit AVR RISC-based microcontroller combines 8kb ISP flash memory with read-while-write capabilities, 512B EEPROM, 23 general purpose I/O lines, 32 general purpose working registers, three flexible timer/counters with compare modes, internal and external interrupts, serial programmable USART, a byte oriented two-wire serial interface, 6-channel 10-bit A/D converter (8-channel in TQFP and QFN/MLF packages), programmable watchdog timer with internal oscillator, SPI serial port and five software selectable power saving modes. The device operates between 2.7 to 5.5V. By executing powerful instructions in a single clock cycle, the device achieves throughputs approaching 1 MIPS per MHz, balancing power consumption and processing speed.

Specification

Product Category: 8-bit Microcontrollers – MCU
RoHS: RoHS Compliant Details
Mounting Style: Through Hole
Package / Case: PDIP-28
Core: AVR
Data Bus Width: 8 bit
Maximum Clock Frequency: 16 MHz
Program Memory Size: 8 kB
Data RAM Size: 1 kB
ADC Resolution: 10 bit
Operating Supply Voltage: 2.7 V to 5.5 V
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 85 C
Processor Series: megaAVR
Packaging: Tube
Brand: Microchip Technology / Atmel
Data RAM Type: SRAM
Data ROM Size: 512 B
Data ROM Type: EEPROM
Height: 4.57 mm
Length: 34.8 mm
Interface Type: SPI, TWI, USART
Number of ADC Channels: 6
Number of I/Os: 23 I/O
Number of Timers/Counters: 3 Timer
