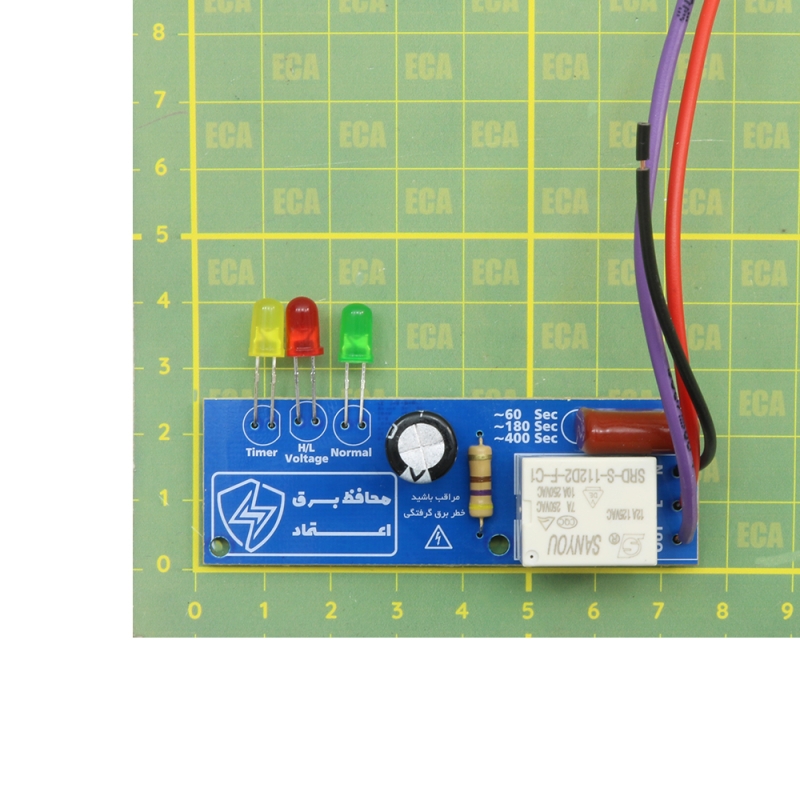

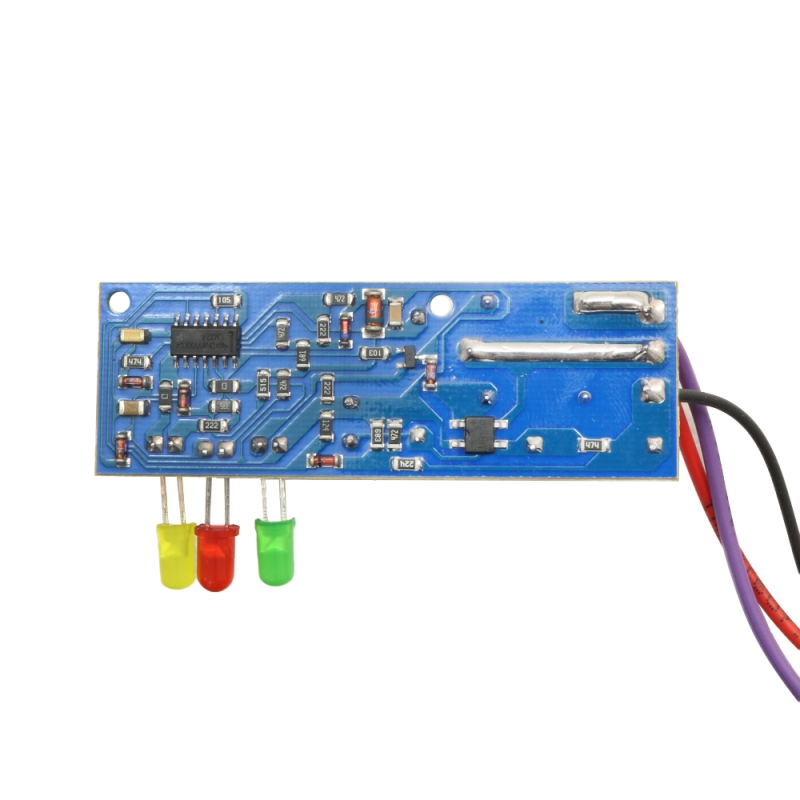

برد محافظ برق 220 ولت اعتماد مخصوص تجهیزات الکترونیکی

محافظ ولتاژ از وسایل برقی در مقابل نوسانات ناگهانی ولتاژ حفاظت می‌کند. وظیفه محافظ، قطع جریان برق ورودی به دستگاه‌ها در حالت غیرپایدار و افزایش عمر مفید آن‌هاست.
طرز کارکرد دستگاه به اینگونه است که در محدوده مشخص شده اجازه عبور ولتاژ را داده و در صورت کاهش یا افزایش ولتاژ از محدوده مشخص، تغذیه دستگاه را توسط رله قطع می کند.
معمولا بعد از قطعی شبکه برق و وصل مجدد آن، بخ علت مصرف ناگهانی اولیه مصرف کنندگان، ولتاژ برق شهری در دقایق اولیه دارای نوسانات زیادی بوده که در این محافظ ها، بعد از اتصال برق و گذشت زمان مشخص، اجازه عبور جریان را می دهد.

مشخصات فنی
دارای رله 10 آمپر

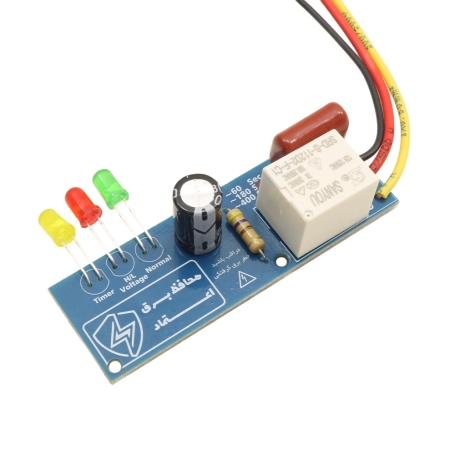

مجهز به سه نشانگر LED ( قرمز خارج از محدوده نرمال – زرد حالت تایمر – سبز اتصال و حالت عادی )
ولتاژ خروجی در حالت نرمال ولتاژ برق بین 185 تا 245 ولت (با تلرانس 3 ولت )
مدت زمان تاخیر در وصل خروجی 3 دقیقه (با تلرانس 15 ثانیه)
قطع سریع برق در نوسانات شبکه

مناسب برای
لوازم برقی دارای منبع تغذیه سویچینگ حساس همانند رایانه، تلوزیون، دستگاه پرینتر 3 بعدی و …

نحوه عملکرد

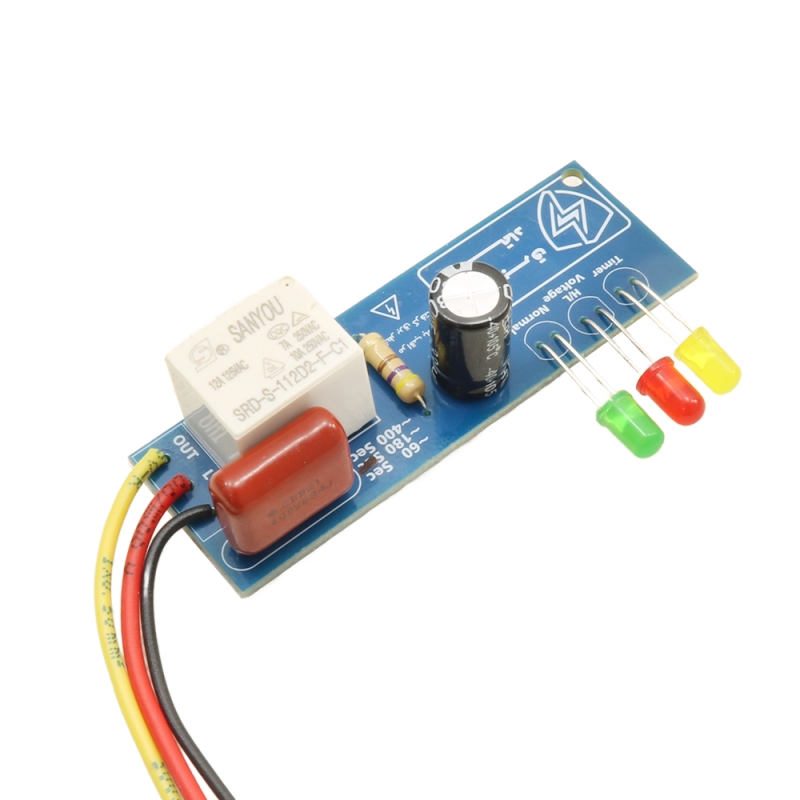

ورودی N برای سیم نول (مشترک با تغذیه دستگاه)
ورودی L برای ورودی فاز
خروجی OUT برای ورودی تغذیه دستگاه
در سیمکشی دستگاه دقت لازم را داشته باشید که به ترتیب ذکر شده به شبکه وصل نمایید. در صورت اتصال اشتباه، عملکرد دستگاه دچار اختلال خواهد شد.

در لحظه روشن کردن، به مدت 1 ثانیه نشانگر به رنگ قرمز و سپس به رنگ زرد تبدیل خواهد شد. (این به معنی عملکرد صحیح دستگاه میباشد.)
پس از طی زمان وصل در تاخیر نشانگر به رنگ سبز تبدیل شده و صدای وصل کنتاکت به گوش خواهد رسید. (ولتاژ در وسیله برقی وصل خواهد شد)
نشانگر سبز به معنی حالت نرمال برق بوده در صورتی که رنگ نشانگر به حالت قرمز تبدیل شود، برق مصرف کننده ها قطع شده و به معنی نوسان در برق شهر می باشد.
که پس از برطرف شدن خطا نشانگر به رنگ زرد درخواهد آمد و پس از طی زمان مشخص دوباره برق مصرف کننده ها وصل خواهد شد.
