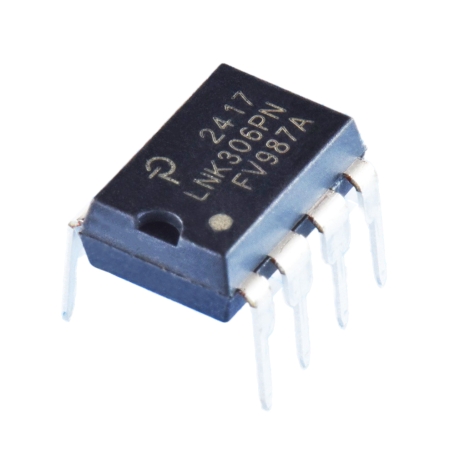

تراشه سوئیچینگ LNK306PN پکیج DIP-7

تراشه LNK306PN از سری LinkSwitch-TN با ترکیب کنترلر PWM و ماسفت قدرت در یک پکیج، یک راه‌حل ساده، کم‌هزینه و بسیار مطمئن برای طراحی منابع تغذیه سوئیچینگ ارائه می‌دهد. این تراشه توانایی تبدیل مستقیم برق شهری به ولتاژ DC را بدون نیاز به قطعات زیاد و حجیم فراهم می‌سازد و مناسب طراحی منابع تغذیه با توان پایین تا متوسط است. به دلیل عملکرد در حالت قطع‌شونده (Discontinuous Mode)، بازدهی بالا و تلفات پایین را در پی دارد. LNK306PN به صورت خودکار در بارهای سبک وارد حالت burst می‌شود و مصرف انرژی را کاهش می‌دهد. از دیگر ویژگی‌ها می‌توان به حفاظت در برابر دمای بیش‌ازحد، اتصال کوتاه، اضافه‌بار و ولتاژ بالا اشاره کرد. استفاده از این تراشه موجب کاهش پیچیدگی طراحی، افزایش قابلیت اطمینان و کاهش هزینه نهایی تولید می‌شود. پکیج DIP-7 آن برای استفاده در بردهای معمول از نوع Through-Hole بسیار مناسب است.

مشخصات

• ولتاژ ورودی: 85 تا 265 ولت AC
• ولتاژ Drain به Source: تا 700 ولت
• فرکانس سوئیچینگ: حدود 66 کیلوهرتز
• توان خروجی قابل تأمین:
  تا 3.1 وات در ورودی 85–265 ولت AC (خنک‌سازی طبیعی)
  تا 5.1 وات در ورودی 230 ولت AC (با تهویه مناسب)
• جریان راه‌اندازی داخلی: کمتر از 250 میکروآمپر
• جریان عملیاتی: حدود 1.2 میلی‌آمپر
• ولتاژ محدودکننده زنر داخلی: حدود 6.4 ولت
• دمای کاری: از 40- تا 150 درجه سانتی‌گراد (TJ)

کاربردهای رایج

تراشه LNK306PN گزینه‌ای عالی برای طراحی منابع تغذیه کوچک، کم‌هزینه و ایمن است. به دلیل توانایی راه‌اندازی مستقیم از برق شهری و حفاظت‌های داخلی، کاربردهای متنوعی در لوازم خانگی، صنعتی و سیستم‌های کنترلی دارد.

• منابع تغذیه سوئیچینگ کوچک
• شارژرهای موبایل و دستگاه‌های کوچک
• تجهیزات IoT با ورودی AC
• کنترلرهای روشنایی LED
• تغذیه کمکی در درایورهای صنعتی
• لوازم خانگی هوشمند
• دستگاه‌های اندازه‌گیری و ابزار دقیق
• سیستم‌های درب بازکن اتوماتیک
• تجهیزات امنیتی با تغذیه مستقیم AC
• منابع تغذیه با توان کمتر از 5 وات

Specification

Manufacturer: Power Integrations
Product Category: AC/DC Converters
Mounting Style: DIP
Package / Case: DIP-8
Output Voltage: 12 V
Input / Supply Voltage – Min: 85 VAC
Input / Supply Voltage – Max: 265 VAC
Switching Frequency: 66 kHz
Duty Cycle – Max: 72 %
Operating Supply Current: 250 uA
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 150 C
Output Current: 360 mA
Series: LNK30
Packaging: Tube
Number of Outputs: 1 Output
Type: Off Line Converter
Brand: Power Integrations
Product Type: AC/DC Converters
Subcategory: PMIC – Power Management ICs
