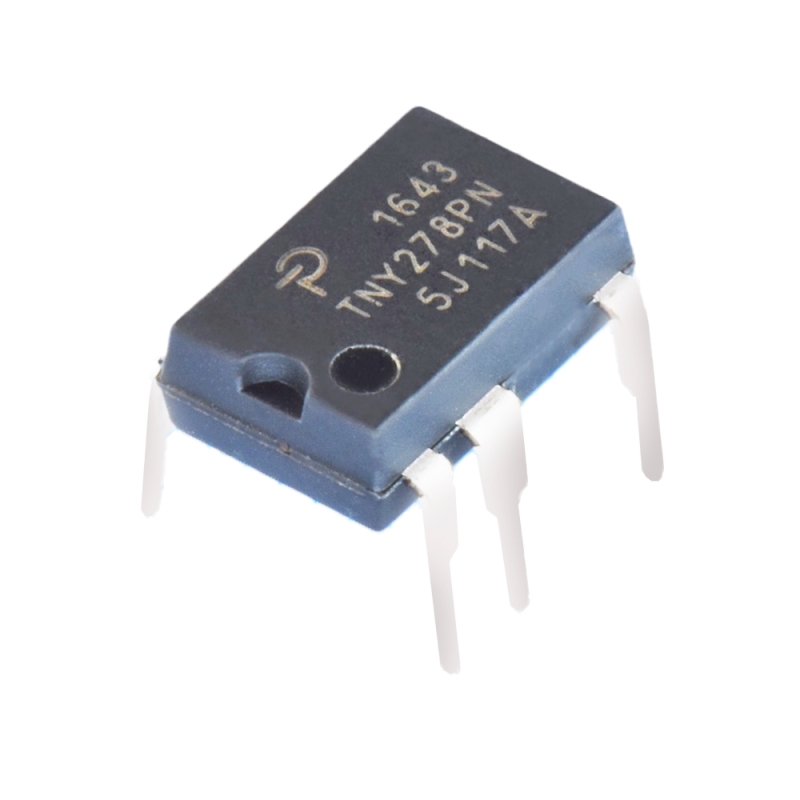

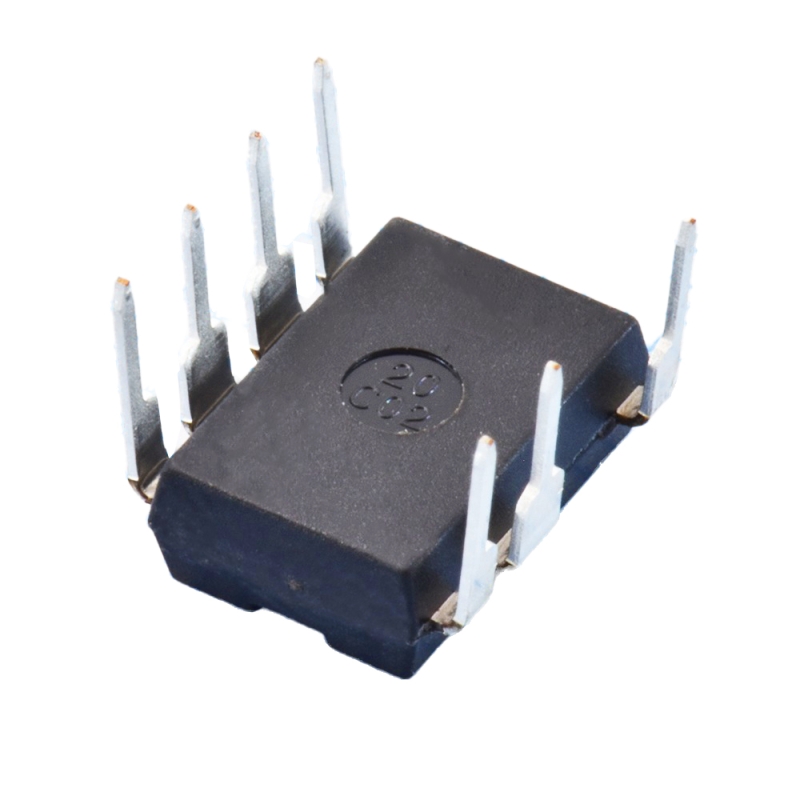

تراشه سوئیچینگ TNY278PN پکیج DIP

تراشه TNY278PN یک آی‌سی سوئیچینگ با ترانزیستور قدرت داخلی و طراحی بهینه برای ساخت منابع تغذیه ایزوله و غیرایزوله AC-DC با توان متوسط است. این تراشه در پکیج DIP-7 ارائه می‌شود و با بهره‌گیری از فرکانس کلیدزنی 132kHz، طراحی مدارهای تغذیه را ساده‌تر، فشرده‌تر و کارآمدتر می‌سازد. TNY278PN با ولتاژ ورودی گسترده 85V تا 265V AC، حفاظت داخلی در برابر اضافه جریان، حرارت، ولتاژ بالا و راه‌اندازی مجدد خودکار، انتخاب مناسبی برای طراحان منابع تغذیه با توان خروجی حدود 15W تا 25W است. این آی‌سی برای مدارهای آماده‌به‌کار (Standby)، آداپتورها، منابع تغذیه لوازم خانگی و تجهیزات صنعتی کاربرد وسیعی دارد.

مشخصات

• مدل: TNY278PN
• پکیج: DIP-7
• نوع عملکرد: کنترلر سوئیچینگ AC-DC با ماسفت داخلی
• ولتاژ کاری ورودی: 85V تا 265V AC
• حداکثر ولتاژ Drain: 700V
• جریان حداکثری Drain: 470mA
• فرکانس سوئیچینگ: 132kHz
• توان خروجی بدون هیت‌سینک (تقریبی):
  15W در ورودی 230V AC
  10W در ورودی 85–265V AC
• توان خروجی با خنک‌کاری مناسب:
  25W در ورودی 230V AC
  17W در ورودی 85–265V AC
• توان مصرفی در حالت بی‌باری: بسیار پایین
• حفاظت‌های داخلی:
  محدودکننده جریان
  قطع در شرایط اضافه‌حرارت
  راه‌اندازی مجدد خودکار
  کنترل ولتاژ اضافی Drain
  حفاظت در برابر اتصال کوتاه
• ویژگی‌های اضافی:
  راه‌اندازی نرم (Soft Start)
  مدار کاهش EMI
  قابلیت تنظیم خروجی با اپتوکوپلر یا شبکه مقاومتی
• دمای کاری پیوسته: 40- تا 150+ درجه سانتی‌گراد

کاربردهای رایج

TNY278PN به دلیل توان بالاتر نسبت به مدل‌های مشابه، در طراحی منابع تغذیه با توان متوسط در مصارف خانگی، صنعتی و مصرف‌کننده استفاده می‌شود.

• آداپتورهای سوئیچینگ AC-DC
• شارژرهای دیواری و رومیزی
• تجهیزات الکترونیکی قابل‌حمل
• تغذیه مدارهای دیجیتال و صنعتی
• بردهای کنترل لوازم خانگی (مانند لباسشویی و یخچال)
• منابع تغذیه تجهیزات ارتباطی و شبکه
• درایورهای LED با توان متوسط
• سیستم‌های تهویه مطبوع و HVAC
• تجهیزات آماده‌به‌کار با مصرف پایین در حالت Standby
• پروژه‌های طراحی منابع تغذیه ایزوله با قطعات کم

Specification

Manufacturer: Power Integrations
Product Category: AC/DC Converters
Mounting Style: Through Hole
Package / Case: DIP-8
Output Voltage: 12 V
Output Power: 21.5 W
Input / Supply Voltage – Min: 85 VAC
Input / Supply Voltage – Max: 265 VAC
Technology: Si
Switching Frequency: 132 kHz
Duty Cycle – Max: 65 %
Operating Supply Current: 445 uA
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 150 C
Series: TNY278
Packaging: Tube
Brand: Power Integrations
Number of Outputs: 1 Output
Product Type: AC/DC Converters
Subcategory: PMIC – Power Management ICs
Tradename: TinySwitch
Type: Off Line Converter
