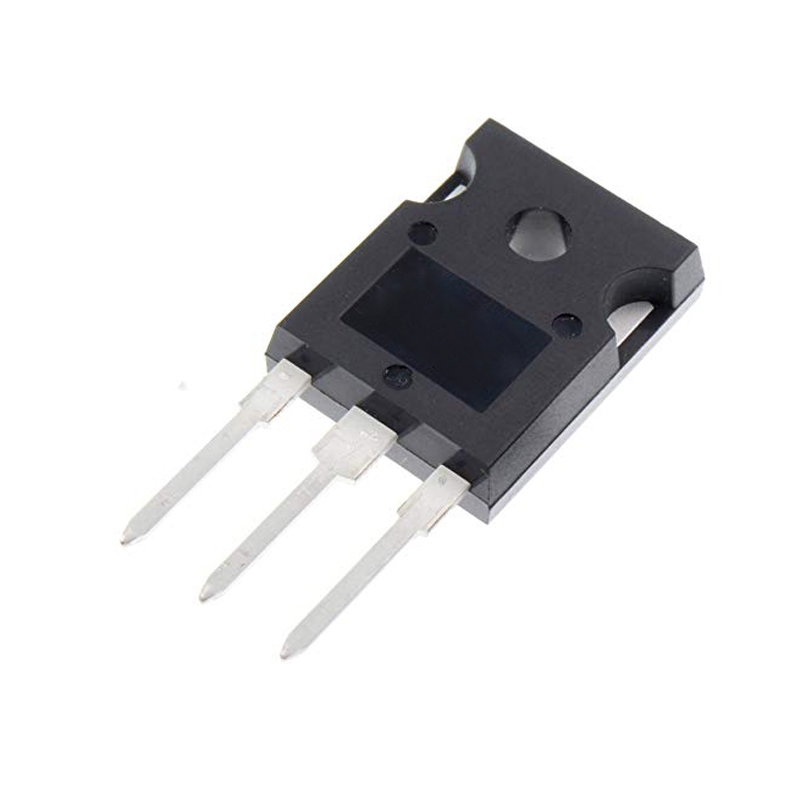

مجموعه 3 عددی ماسفت IRFP450 نوع N-Channel پکیج TO-247

ماسفت IRFP450 یک ماسفت قدرت نوع N است که قابلیت کار در ولتاژ 500V و جریان مداوم 14A را دارد و برای کاربردهای پاور الکترونیک، مبدل‌های سوئیچینگ و مدارات صنعتی بسیار مناسب است. مقاومت روشن‌شدن RDS(on) برابر 0.40Ω در VGS=10V عملکرد مطلوبی در کاهش تلفات هدایتی ارائه می‌دهد.
پکیج TO-247 با امکان دفع حرارتی بالا، این قطعه را گزینه‌ای مناسب برای سیستم‌های پرتوان قرار می‌دهد. این ماسفت دارای بار گیت 150nC، انرژی آوالانچ 760mJ و توان تلفاتی 190W است که برای کاربردهای سخت صنعتی و شرایط کاری سنگین اهمیت زیادی دارند.

مشخصات

• ولتاژ درین-سورس (VDS): 500V
• جریان درین مداوم (ID): 14A در TC=25°C
• جریان لحظه‌ای (IDM): 56A
• مقاومت روشن‌شدن RDS(on): 0.40Ω در VGS=10V
• ولتاژ گیت-سورس (VGS): ±20V
• توان تلفاتی (PD): 190W
• بار کل گیت (Qg): 150nC
• بار گیت-سورس (Qgs): 20nC
• بار گیت-درین (Qgd): 80nC
• انرژی آوالانچ (EAS): 760mJ
• دمای کاری: ‎–55°C تا +150°C
• نوع ترانزیستور: N-Channel MOSFET
• پکیج: TO-247

کاربردهای رایج

این ماسفت برای کاربردهای ولتاژ بالا، جریان متوسط و توان بالا در سیستم‌های قدرت و مدارات سوئیچینگ استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS)
• اینورترها و درایورهای توان
• بوک/بوس کانورترها
• پروژه‌های پاور الکترونیک
• مدارات کنترل موتور
• شارژرهای صنعتی
• تقویت‌کننده‌های صوتی پاور

Specification

Technology: Si
Mounting Style: Through Hole
Package / Case: TO-247-3
Number of Channels: 1 Channel
Transistor Polarity: N-Channel
Vds – Drain-Source Breakdown Voltage: 500 V
Id – Continuous Drain Current: 14 A
Rds On – Drain-Source Resistance: 400 mOhms
Vgs – Gate-Source Voltage: 20 V
Maximum Operating Temperature: + 150 C
Minimum Operating Temperature: – 55 C
Fall Time: 44 ns
Height: 20.7 mm
Length: 15.87 mm
Pd – Power Dissipation: 190 W
Rise Time: 47 ns
Transistor Type: 1 N-Channel
Typical Turn-Off Delay Time: 92 ns
Typical Turn-On Delay Time: 17 ns
