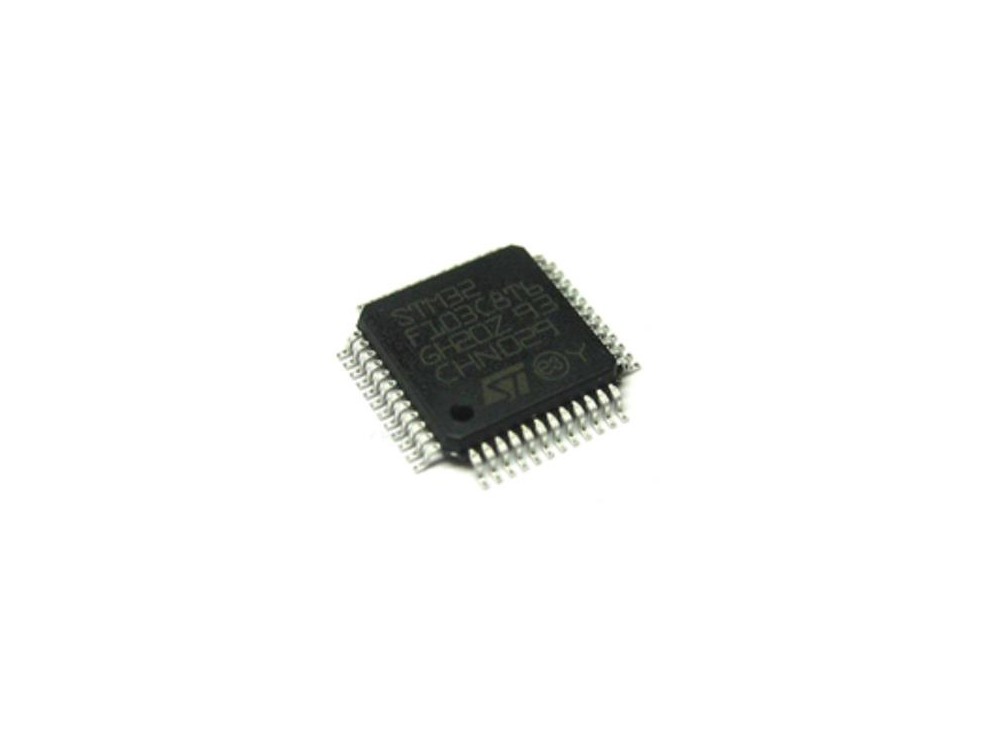

مجموعه 2 عددی میکروکنترلر STM32F103C8T6

معرفی

میکروکنترلر STM32F103C8T6 دارای هسته پردازنده 32 بیتی ARM Cortex M3 توسط شرکت STMicroelectronics ساخته شده است است و با فرکانس 72مگاهرتز کار می کند. این میکروکنترلر 64 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر STM32F103C8T6 دارای 37 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.

میکروکنترلر STM32F103C8T6  دارای ولتاژ کاری 2.4 تا 3.6 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

مشخصات

• سازنده : STMicroelectronics
• سری : STM32F1
• دارای هسته 32 بیتی ARM Cortex M3
• ولتاژ کاری : 2.4 ولت تا 3.6 ولت
• سرعت: 72 Mhz
• حافظه: 64 kB
• پکیج : LQFP-48
• تعداد پین ها ورودی/خروجی : 37
• پروتکل های ارتباطی: I2C, SPI, UART/USART
• دمای کاری : -40 تا 85 درجه سانتیگراد

Introduction

The STM32F103C8T6 microcontroller has a 32-bit ARM Cortex M3 processor core made by STMicroelectronics and operates at a frequency of 72 MHz. This microcontroller provides 64KB of FLASH memory on the chip. The STM32F103C8T6 microcontroller has 37 input / output pins and communication protocols: I2C, SPI UART / USART. The STM32F103C8T6 microcontroller has a working voltage of 2.4 to 3.6 volts and operates in the temperature range of -40 to +85 degrees Celsius.

Specification

Manufacturer: STMicroelectronics
Product Category: ARM Microcontrollers – MCU
RoHS: Details
Mounting Style: SMD/SMT
Package / Case: LQFP-48
Series: STM32F103C8
Core: ARM Cortex M3
Data Bus Width: 32 bit
Maximum Clock Frequency: 72 MHz
Program Memory Size: 64 kB
Data RAM Size: 20 kB
ADC Resolution: 12 bit
Number of I/Os: 37 I/O
Operating Supply Voltage: 2 V to 3.6 V
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 85 C
Packaging: Tray
Height: 1.4 mm
Length: 7 mm
Product: MCU
Program Memory Type: Flash
Width: 7 mm
Brand: STMicroelectronics
Data RAM Type: SRAM
Interface Type: CAN, I2C, SPI, USART, USB
Moisture Sensitive: Yes
Number of ADC Channels: 10
Number of Timers/Counters: 3 Timer
Processor Series: ARM Cortex M
Product Type: ARM Microcontrollers – MCU
Subcategory: Microcontrollers – MCU
Supply Voltage – Max: 3.6 V
Supply Voltage – Min: 2 V
Tradename: STM32
Unit Weight: 0.006349 oz
