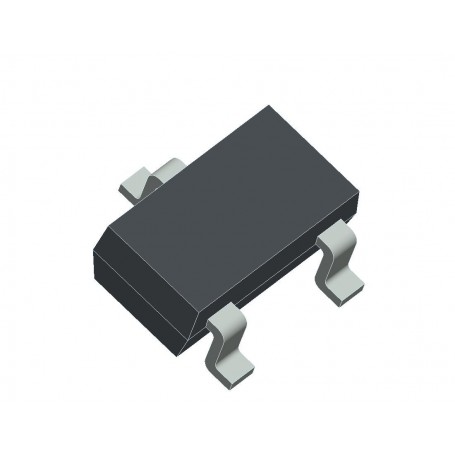

مجموعه 28 عددی رگولاتور متغیر TS1431 پکیج SOP-23

TS1431 یک رگولاتور شنت سه پایه و قابل تنظیم با دقت بالا است که عملکردی مشابه دیود زنر قابل برنامه‌ریزی ارائه می‌دهد. این قطعه با استفاده از دو مقاومت خارجی، ولتاژ مرجع داخلی خود (2.495V) را به ولتاژ خروجی قابل تنظیم تا 36V تبدیل می‌کند. طراحی آن به‌گونه‌ای است که می‌تواند به‌عنوان مرجع ولتاژ دقیق در منابع تغذیه، مبدل‌های DC-DC، مدارهای اندازه‌گیری و سیستم‌های محافظتی مورد استفاده قرار گیرد. با دامنه جریان کاری گسترده از 1 تا 100 میلی‌آمپر، نویز خروجی پایین، زمان پاسخ‌دهی سریع و امپدانس دینامیکی بسیار کم (0.2 اهم)، این رگولاتور جایگزینی ایده‌آل برای دیودهای زنر در طراحی‌های حرفه‌ای محسوب می‌شود. پکیج کوچک SOT-23 نیز امکان استفاده در بردهای فشرده را فراهم می‌سازد.

مشخصات

• نوع رگولاتور: شنت قابل برنامه‌ریزی (Adjustable Shunt Regulator)
• ولتاژ مرجع داخلی: 2.495V ±2% (در نسخه معمولی)
• حداکثر ولتاژ قابل تنظیم: 36V
• جریان کاری: 1 تا 100 میلی‌آمپر
• امپدانس دینامیکی خروجی: 0.2 اهم (typ)
• جریان ورودی پایه مرجع: 0.7 تا 4 میکروآمپر
• ولتاژ کاری پایه کاتد: 2.5V تا 36V
• توان مصرفی در پکیج SOT-23: حداکثر 0.30 وات
• پکیج: SOT-23

کاربردهای رایج

TS1431 یک انتخاب مناسب برای طراحی مدارهایی است که نیاز به یک مرجع ولتاژ دقیق، پایدار و قابل برنامه‌ریزی دارند. این قطعه می‌تواند در کاربردهای صنعتی، مخابراتی و مصرفی برای محافظت از مدار، تولید جریان یا ولتاژ ثابت، یا تنظیم ولتاژ در منابع تغذیه مورد استفاده قرار گیرد.

• مراجع ولتاژ دقیق در ADC و DAC
• منابع تغذیه سوئیچینگ و خطی
• مدارهای محافظت اضافه‌ولتاژ و زیرولتاژ
• کنترل‌کننده‌های جریان ثابت
• مدارهای تایمر تأخیری دقیق
• شنت رگولاتور جریان بالا
• کنترل تقویت‌کننده‌های عملیاتی
• مدارهای تست ولتاژ و مقایسه‌گرها
• طراحی مدارهای IoT و میکروکنترلری
• استفاده به‌عنوان کروبار (Crowbar) در منابع تغذیه

Specification

Reference voltage: 2.495V
Deviation of reference input voltage: 3mV
Radio of change in Vref to change in cathode Voltage: -1.4 mV/V
Reference Input current: 0.7uA
Deviation of reference input current, over temp: 0.4uA
Off-state Cathode Current: 1uA
Dynamic Output Impedance: 0.22Ω
Minimum operating cathode current: 0.4mA
