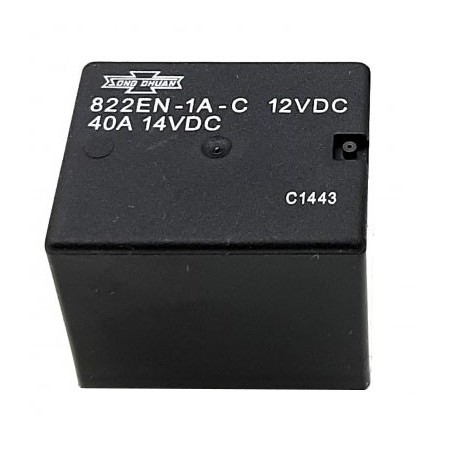

مجموعه 4 عددی رله 12V قدرت تایوانی 6 پایه مارک SONG CHUAN کد 822EN-1A-C

سلام و با اجازه از پشتیبان سایت…امیرجان طبق همین تصویری که توسایت موجود هستش منظورم تصویر سمت راست که پایه ها ی رله قابل رویت هستن .چهار پین به صورت موازی دز بالا و دو پین هم به صورت موازی در پایین هستن…از سمت راست بالا پین اول با دو پین ردیف پایین پایین به هم متصل هستند،یعنی میشه گفت لازم نیست هر سه پایه تو مدار لحیم بشن و فقط لحیم کردن یکیشون کفایت میکنه… دو پین بعدی در ردیف بالا یعنی دومی و سومی ورودی های بوبین رله هستن و پین اخری در ردیف بالا یعنی سمت چپ پین کنتاکت رله هست که وقتی به بوبین رله ولتاژ برسه جریان مدار مورد نظر برقرار میشه،..و مشخصا در مورد این مدل رله میتونم بگم این یک رله چهار پین هستش و دو پایه اضافه یا به جهت استحکام روی برد در نظر گرفته شدن یا نوع طراحی و مسیر کشی و سوراخ کاری برد،….امیدوارم واضح و ساده واست توضیح داده باشم ،

سلام این رله یکم گیج کرده منو آقای مازیار شرح دادن ولی یکم گنگ شده تو رله تک کنتاک ۴ پایه با ۵ پایه فرقی نداره که در اصل ی ورودی از باطری که میشه + و یک ورودی به زمینه که میشه منفی – و اون دو تا هم برای مصرف کنندس که میشه بین کلید بوق یا نورپایین استفاده کرد حالا لطف کنید بگید کدوم پایها به این شکله

باسلام و درود. لطفا رله‌های زیر راهم در فروشگاه تأمین کنید: رله‌های کتابی (معروف به پکیجی) در ولتاژهای ۵ ، ۱۲ و ۲۴ ولت و آمپر بالا (۱۰ تا ۱۶ آمپر) مثال: رله OEG OMIH-SH-105LM یا رله: G5NB-1A-E-24V-5A این رله‌ها خیلی در تعمیرات استفاده میشه و جاشون تو فروشگاه خالیه. رله کتابی‌های Rayex شما ابعادش بزرگه. این‌ها خیلی کوچک هستند. ممنون

سلام اگر امکانش هست رله ی TYCO V23076 هم موجود کنید دقیقا از نظر چینش پایه ها مشابه همین رله هست منتهی از نظر ابعادی تفاوت داره.
