معرفی

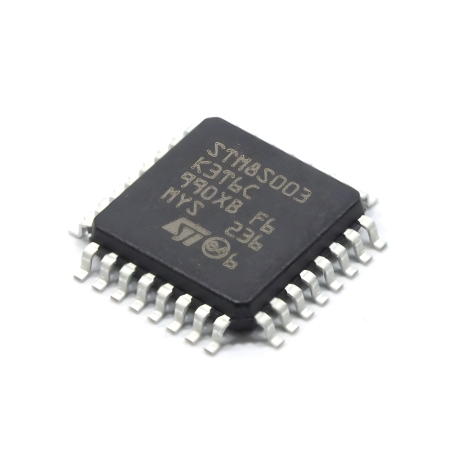

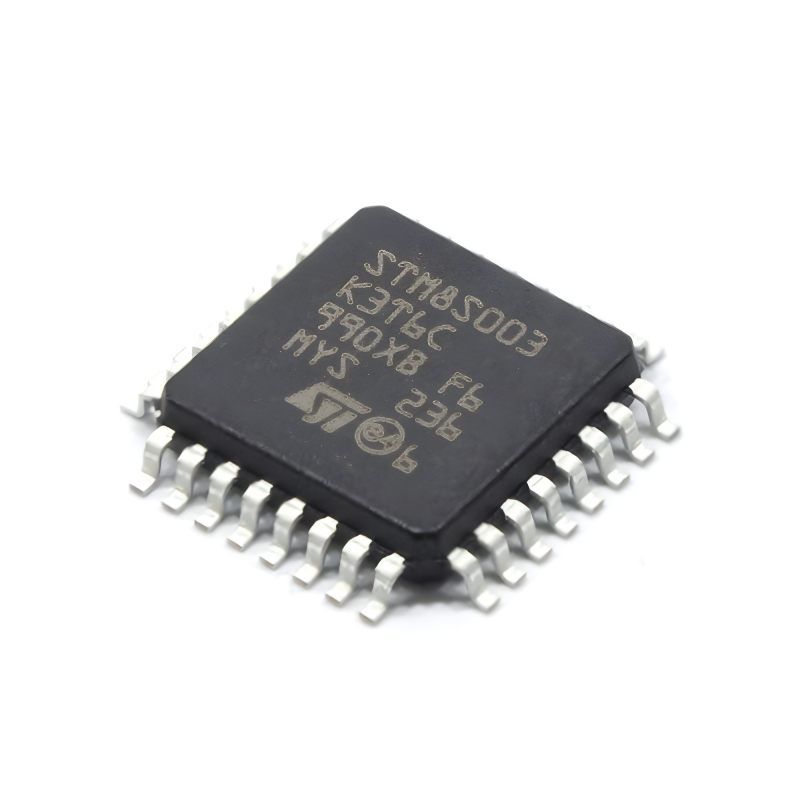

میکروکنترلر STM8S003K3T6C دارای هسته پردازنده 8 بیتی STM8 توسط شرکت STMicroelectronics ساخته شده است است و با فرکانس 16 مگاهرتز کار می کند. این میکروکنترلر 8 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر STM8S003K3T6C دارای 28 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.
میکروکنترلر STM8S003K3T6C دارای ولتاژ کاری 2.95 تا 5.5 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.
مشخصات
- سازنده : STMicroelectronics
- دارای هسته 8 بیتی STM8
- ولتاژ کاری : 2.95 ولت تا 5.5 ولت
- سرعت: 16 Mhz
- حافظه: 8 kB
- پکیج : LQFP-32
- تعداد پین ها ورودی/خروجی : 28
- پروتکل های ارتباطی: I2C, SPI, UART/USART
- دمای کاری : -40 تا 85 درجه سانتیگراد
Introduction
The STM8S003K3T6C microcontroller has an 8-bit STM8 processor core made by STMicroelectronics and operates at a frequency of 16 MHz. This microcontroller provides 8 KB of FLASH memory on the chip. The STM8S003K3T6C microcontroller has 28 input / output pins and communication protocols: I2C, SPI UART / USART.
The STM8S003K3T6C microcontroller has an operating voltage of 2.4 to 3.6 volts and operates in the temperature range of -40 to +85 degrees Celsius.
Specification
Manufacturer: STMicroelectronics
Product Category: 8-bit Microcontrollers – MCU
Mounting Style: SMD/SMT
Package / Case: LQFP-32
Core: STM8
Program Memory Size: 8 kB
Data Bus Width: 8 bit
ADC Resolution: 10 bit
Maximum Clock Frequency: 16 MHz
Number of I/Os: 21 I/O
Data RAM Size: 1 kB
Operating Supply Voltage: 2.95 V to 5.5 V
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 85 C
Packaging: Tray
Program Memory Type: Flash
Brand: STMicroelectronics
Data RAM Type: RAM
Data ROM Size: 128 B
Data ROM Type: EEPROM
Interface Type: I2C, SPI, UART
Moisture Sensitive: Yes
Number of ADC Channels: 4 Channel
Number of Timers/Counters: 7 Timer
Processor Series: STM8S003x
Product Type: 8-bit Microcontrollers – MCU
Factory Pack Quantity: 1500
Subcategory: Microcontrollers – MCU
Supply Voltage – Max: 5.5 V
Supply Voltage – Min: 2.95 V
ناشناس –
سلام ، پروگرامر به کد کالا :3700001014 مناسب سری STM8 می باشد که می توانید از ان استفاده نمایید.
ناشناس –
چه نرم افزاری برای کد نویسی، رفع ایراد و پروگرامش بهتره؟
ناشناس –
سلام با تشکر از اطلاع رسانی تصحیح شد
ناشناس –
در توضیحات اولیه نوشتید که ولتاژ کاری 2.4 تا 3.6 ولت هست، در حالی که طبق صفحه ۴۹ دیتاشیت محدوده ولتاژ تغذیه پیشنهادی 2.95 تا 5.5 ولت هست و حداکثر تحمل 6.5 ولت داره.
