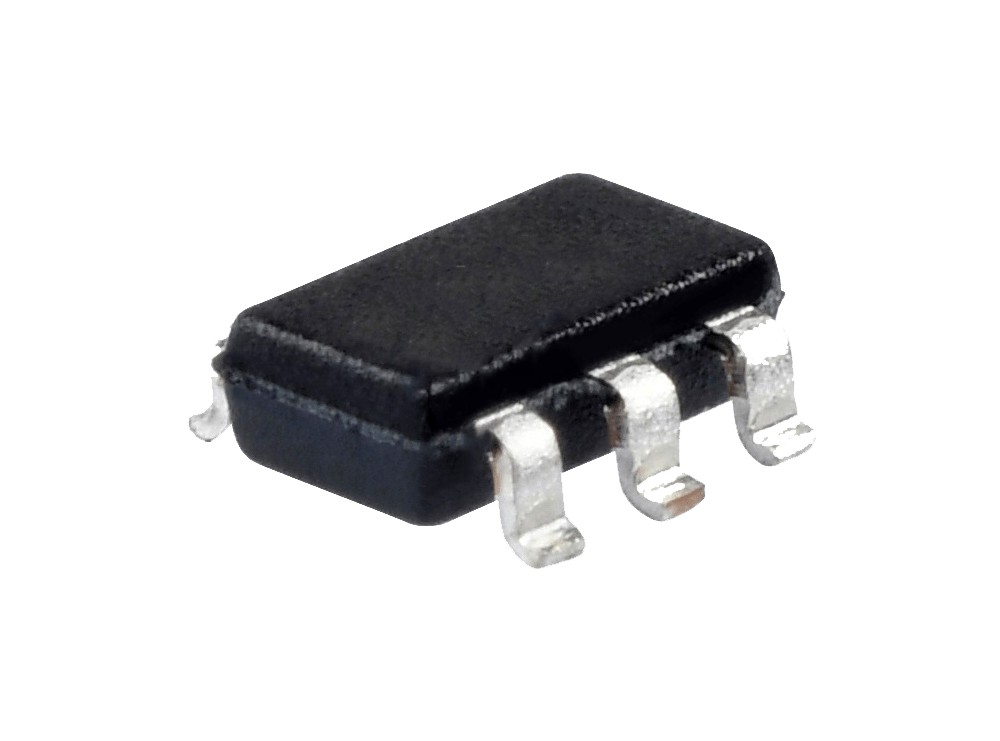

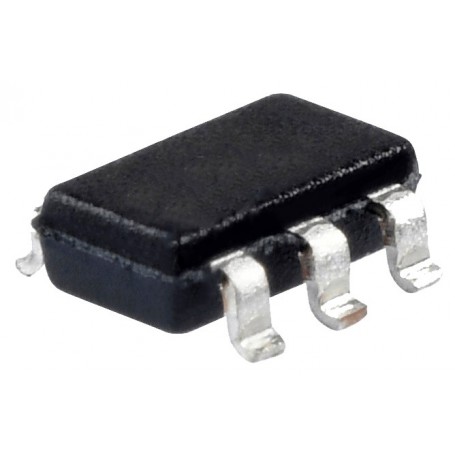

تراشه AP3031 یک مبدل افزاینده DC-DC مبتنی بر سلف است که بهطور خاص برای راهاندازی آرایههای LED طراحی شده است. این آیسی با استفاده از تکنولوژی کنترل PWM با فرکانس ثابت 1MHz، امکان استفاده از قطعات خارجی با ابعاد بسیار کوچک را فراهم میکند. ولتاژ فیدبک پایین 200mV به دقت بالا در تنظیم جریان LED کمک میکند. از دیگر ویژگیهای برجسته این تراشه میتوان به محافظت در برابر ولتاژ خروجی بیشازحد، راهاندازی نرم (Soft Start)، محدودسازی جریان در هر سیکل و محافظ حرارتی اشاره کرد. قابلیت خاموشی و مد آمادهبهکار باعث میشود این تراشه برای کاربردهای Dimming با فرکانس بالا مناسب باشد. AP3031 در پکیج SOT-23-6 عرضه میشود که برای مدارهای فشرده ایدهآل است.
مشخصات
- نوع پکیج: SOT-23-6
- ولتاژ ورودی: بین 2.7 تا 16 ولت
- جریان سوئیچینگ: حداکثر 1.4 آمپر (محدودشده در هر سیکل)
- ولتاژ فیدبک: 200 میلیولت
- فرکانس سوئیچینگ: 1MHz
- بازده تبدیل: تا 92٪ (برای ورودی 9V و جریان 260mA)
- جریان مصرفی در حالت بیباری: حداکثر 5mA
- جریان مصرفی در حالت خاموشی: حداکثر 80μA
- حفاظت در برابر ولتاژ خروجی بیشازحد: حدود 17.5V
- دمای کاری: بین 40- تا 85+ درجه سانتیگراد
- مقاومت حرارتی محیط به پیوند: 265°C/W
کاربردهای رایج
این تراشه بهطور گستردهای در سیستمهای نورپردازی LED، بهویژه نور پسزمینهی نمایشگرهای LCD با اندازهی 7 تا 10 اینچ استفاده میشود. همچنین در تجهیزات پرتابل مانند فریمهای دیجیتال عکس، گیرندههای GPS و DVDهای پرتابل نیز کاربرد دارد.
- استفاده در نمایشگرهای LCD از 7 تا 10 اینچ
- نور پسزمینهی LED در فریمهای عکس دیجیتال
- درایور LED در دستگاههای قابلحمل مانند GPS
- کاربرد در شارژرهای پرتابل بهعنوان بوستر ولتاژ
- استفاده در گیرندههای قابلحمل تلویزیونی و تصویری
- قابلاستفاده در مدارات نیازمند dimming با فرکانس بالا
- درایور آرایههای LED چندتایی (مثل 3×13 LED)
- محافظ LED در شرایط قطع مدار یا باز ماندن
- مدارات با محدودیت فضا بهدلیل ابعاد کوچک پکیج
Specification
Product Category: LED Lighting Drivers
Input Voltage: 2.7 V to 16 V
Operating Frequency:1 MHz
Supply Current – Max: 5 mA
Output Current: 1.4 A
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 85 C
Mounting Style: SMD/SMT
Package/Case: SOT-23-6
Number of Outputs: 1 Output
Output Type: Current Mode
Packaging: Reel
Series: AP3031
Topology: Boost
