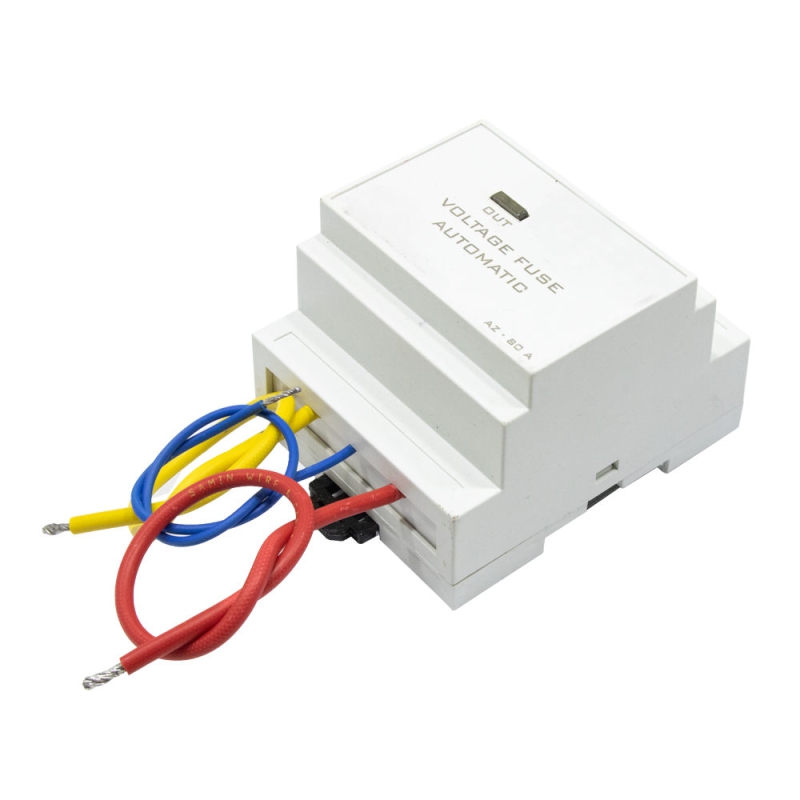

محافظ ولتاژ زیر کنتوری برق 80 آمپر مدل AZ80A مخصوص کل ساختمان

معرفی

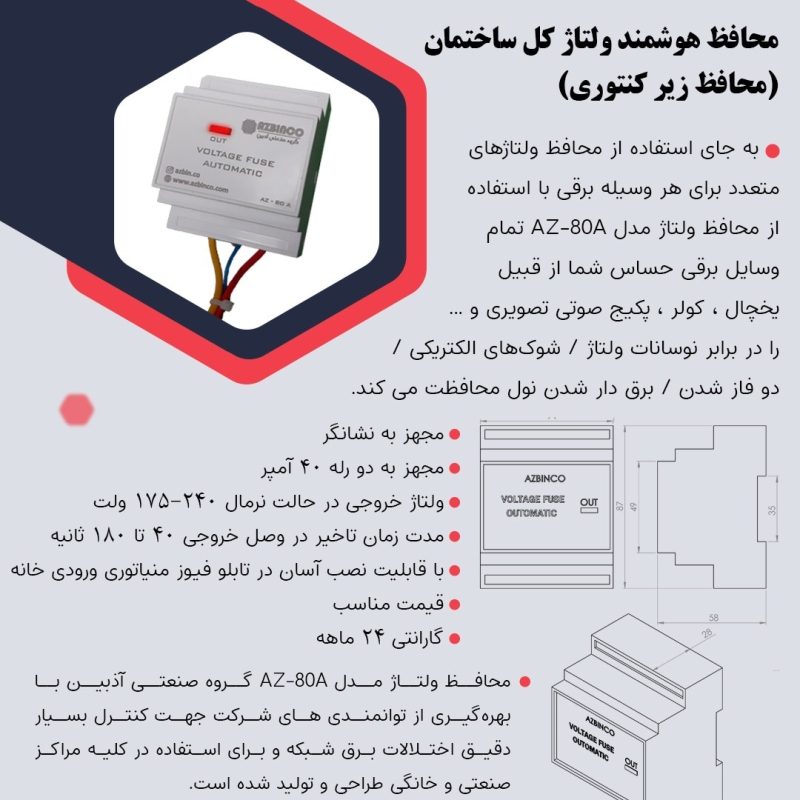

به جای استفاده از محافظ ولتاژ های متعدد برای هر وسیله برقی با استفاده از محافظ ولتاژ مدل AZ80A تمام وسایل برقی حساس شما از قبیل یخچال ، پکیج ، کولر ، تجهیزات صوتی تصویری را در برابر نوسانات ولتاژ/ شوک های الکتریکی  / دو فاز شدن / برق دار شدن نول حفاظت می کند .

مشخصات

دارای دو رله 40 آمپر
ولتاژ خروجی در حالت نرمال 180-240 ولت
مدت زمان تاخیر در وصل خروجی 40  تا 180 ثانیه
مناسب کنتور برق تا 32

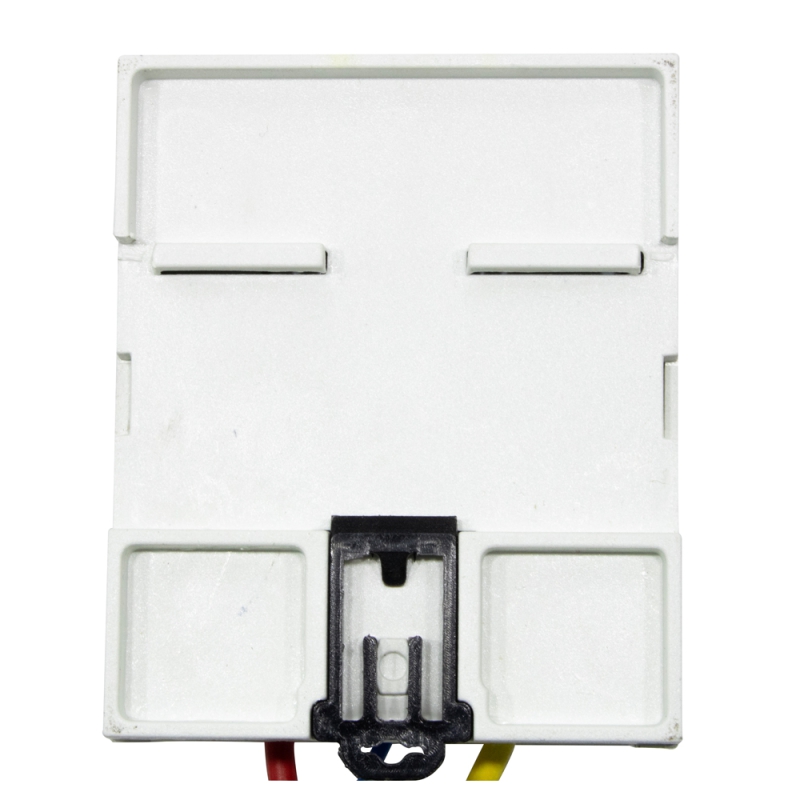

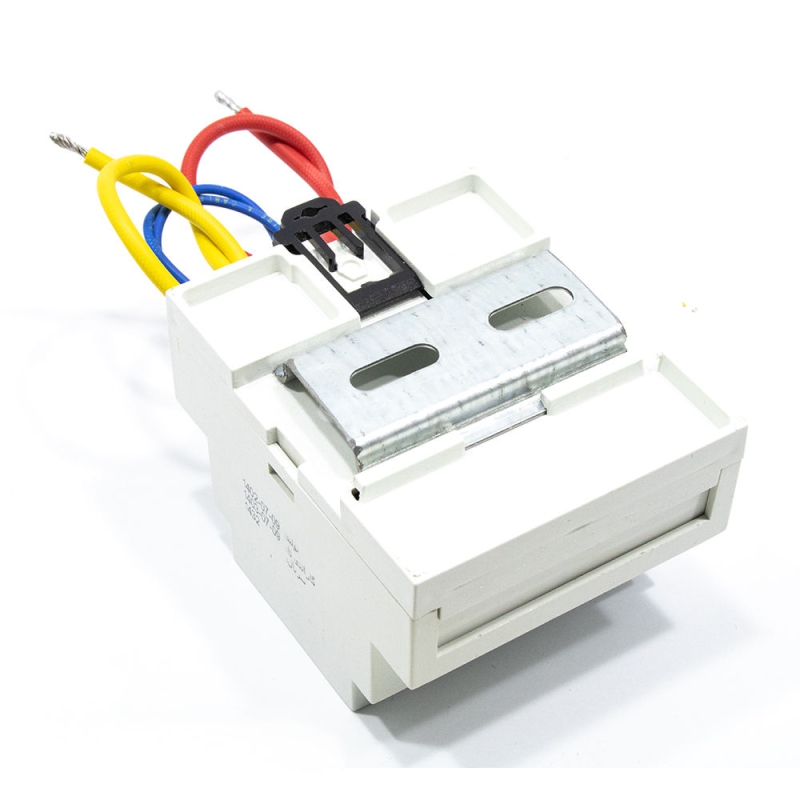

قابل نصب در جعبه فیوز (ریلی)
حداکثر جریان دهی 80 آمپر

نکات نصب

• این کالا برای نصب در تابلو فیوز طراحی شده است لذا از نصب در مکان های دیگر  خودداری گردد

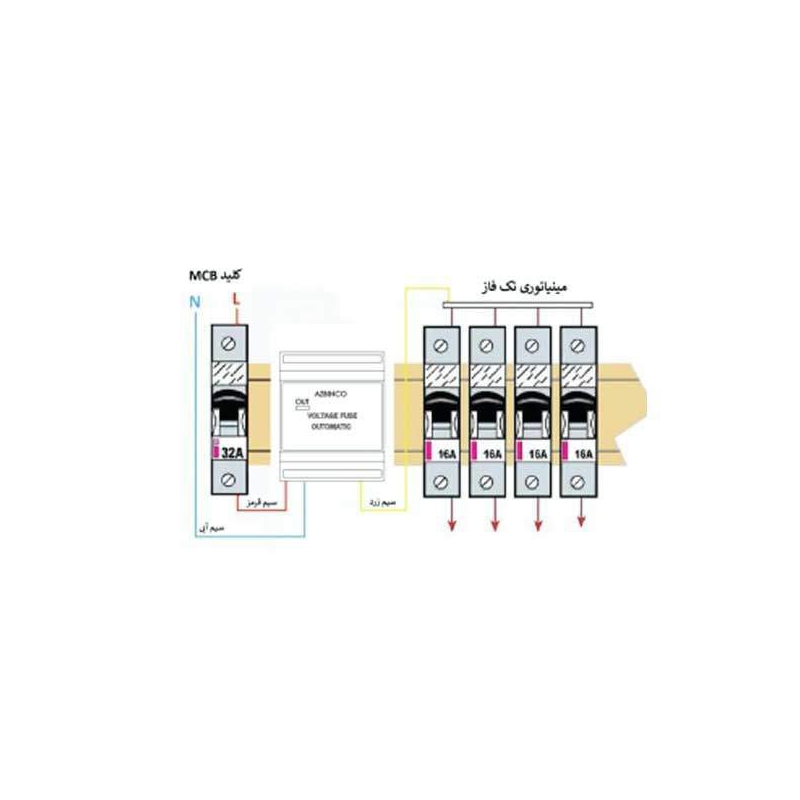

• این کالا بین فیوز مادر و فیوزهای توزیع برق پریزها قرار میگیرد.

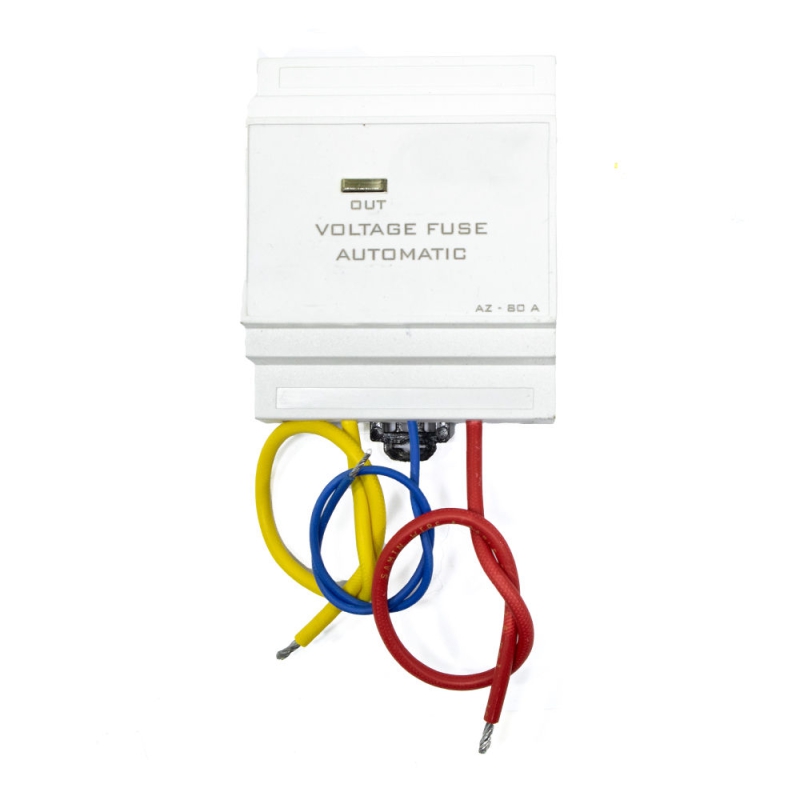

• در سیم کشی دستگاه دقت فرمایید سیم قرمز به فاز ورودی برق یعنی بعد از فیوز مینیاتوری اصلی تابلو وصل شود.
• سیم زرد خروجی ولتاژ بوده که باید قبل از نصب به وسیله برقی حتما در مسیر از فیوز مینیاتوری مناسب استفاده شود.
• بهتر است دستگاه محافظ را فقط در مسیر برق پریزها قرار دهید.
• سیم آبی به نول وصل شود از صحت اتصال فاز و نول اطمینان حاصل فرمایید.

نحوه عملکرد

پس از اطمینان از سیم کشی صحیح طبق نقشه ارائه شده در کارتن بسته بندی دستگاه و محکم بودن اتصالات و عایق بندی سیم ها، فیوز اصلی و سپس فیوز های توزیع را فعال کنید.
در لحظه روشن کردن فیوز، به مدت 1 ثانیه نشانگر به رنگ قرمز کم نور و سپس به رنگ زرد تبدیل خواهد شد.( این منزله عملکرد صحیح دستگاه میباشد.)
پس از طی زمان وصل در تاخیر نشانگر به رنگ سبز کم نور تبدیل شده و صدای وصل کنتاکت به گوش خواهد رسید. (ولتاژ در پریزها برقرار خواهد شد.)
نشانگر سبز به معنی حالت نرمال برق بوده. در صورتی که رنگ نشانگر به حالت قرمز تبدیل شود برق مصرف کننده ها قطع شده و به معنی نوسان در برق شهر می باشد. که پس از برطرف شدن خطا نشانگر به رنگ زرد درخواهد آمد و پس از طی 40 تا 180 ثانیه دوباره برق مصرف کننده ها برقرار خواهد شد.
