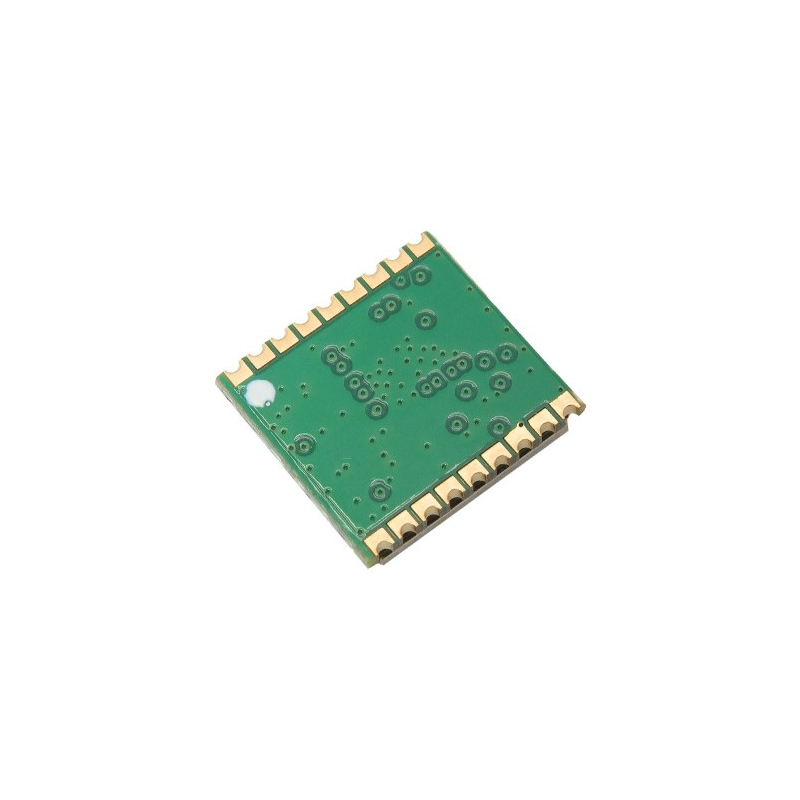

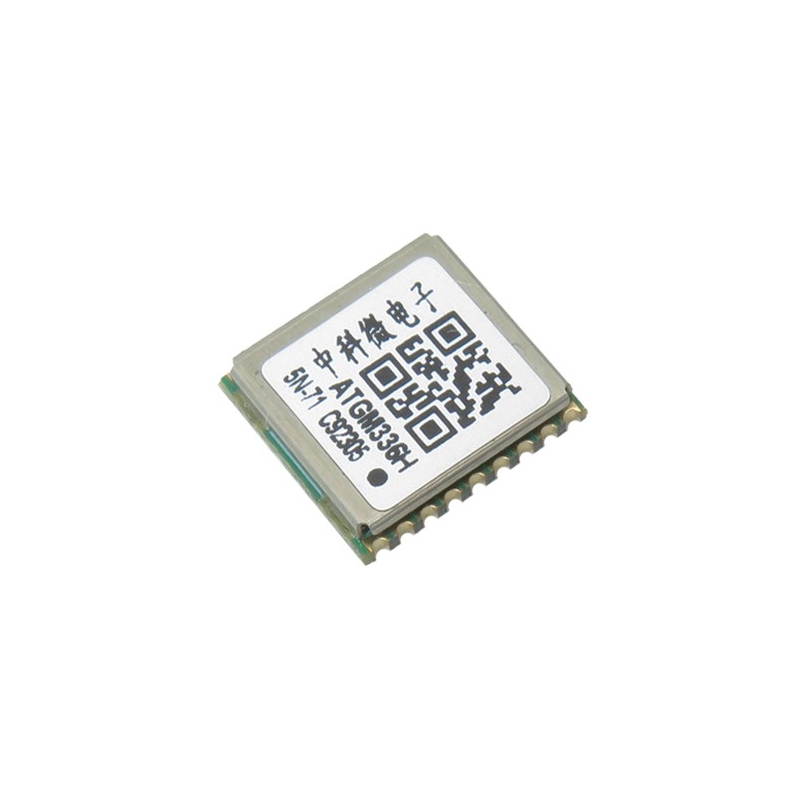

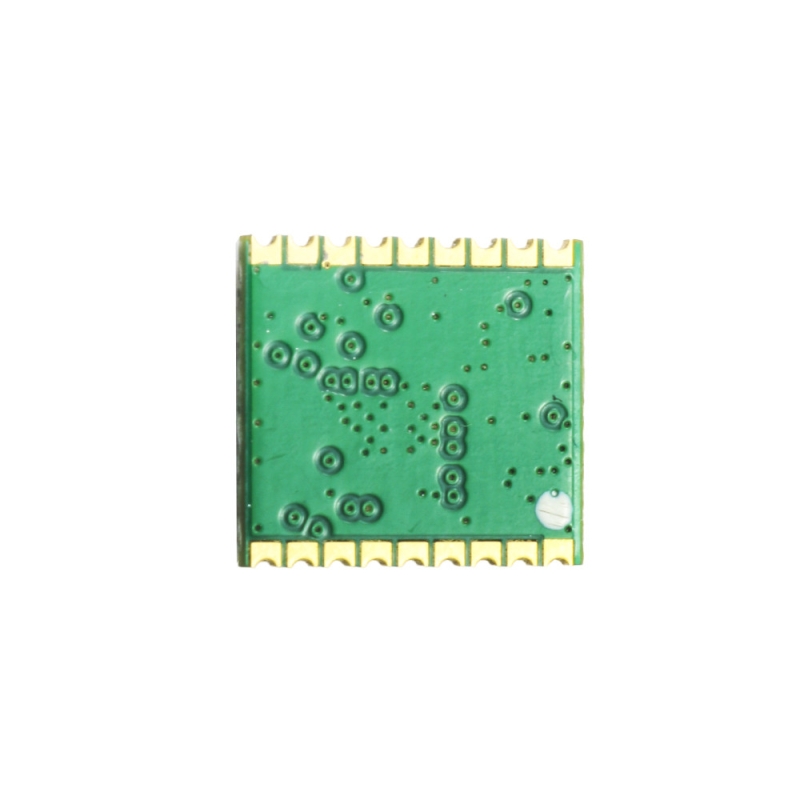

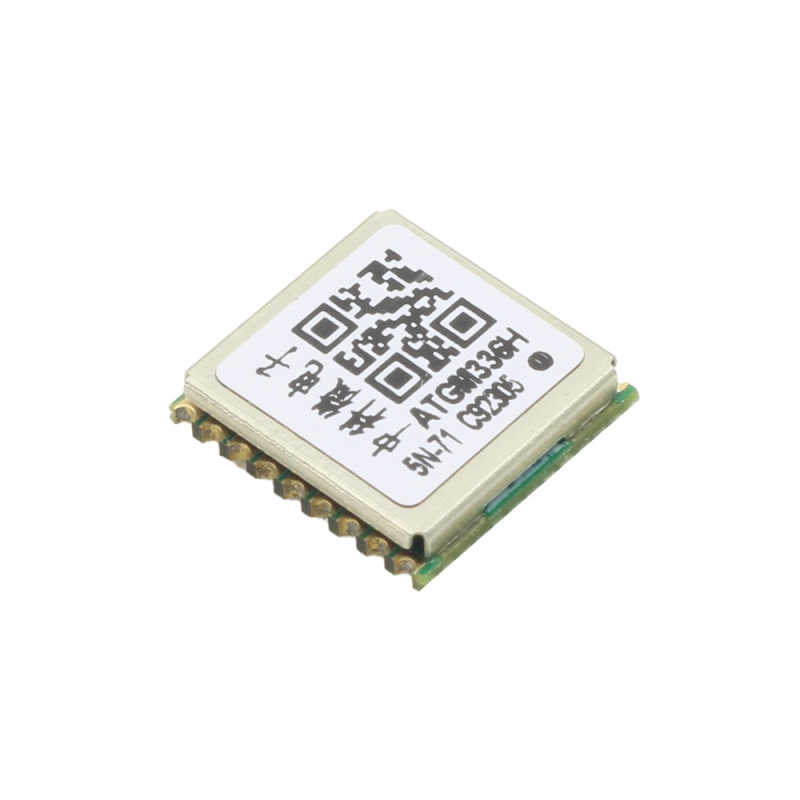

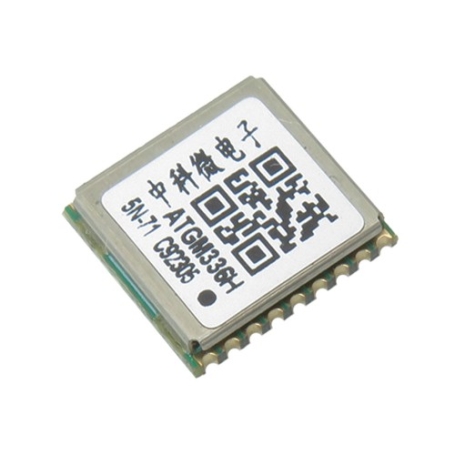

ماژول موقعیتیاب ماهوارهای ATGM336H-5N71 با دقت 2.5 متر، یک راهحل کوچک و کارآمد برای نیازهای ناوبری و موقعیتیابی است. این ماژول بهطور همزمان از دو سامانه GPS (سیستم موقعیتیابی آمریکا) و BDS (سیستم موقعیتیابی چین) پشتیبانی میکند و قادر است به حداکثر شش ماهواره متصل شود. ATGM336H-5N71 مختصات خود را 1 تا 10 بار در ثانیه بهروزرسانی کرده و از حساسیت بالایی برخوردار است. همچنین، این سری ماژولها مبتنی بر تراشههای کممصرف هستند که مصرف انرژی پایینی دارند. ATGM336H-5N71 بهخوبی با پلتفرمهای آردوینو و Raspberry Pi سازگار است و بهراحتی میتواند در پروژههای مختلف مورد استفاده قرار گیرد.
مشخصات:
- موقعیت یاب ماهواره ای ATGM336H-5N71
- ولتاژ تغذیه: 3.3 ~ 5 ولت DC
- حساسیت شروع : 148dBm-
- حساسیت ردیابی: 162dBm-
- دقت موقعیت یابی: 2.5 متر (CEP50، منطقه باز)
- مصرف برق کم: <25mA (@3.3V) در عملکرد مداوم
- تشخیص آنتن داخلی و عملکرد حفاظت از اتصال کوتاه آنتن
- دمای عملیاتی: 40- تا 85+ درجه

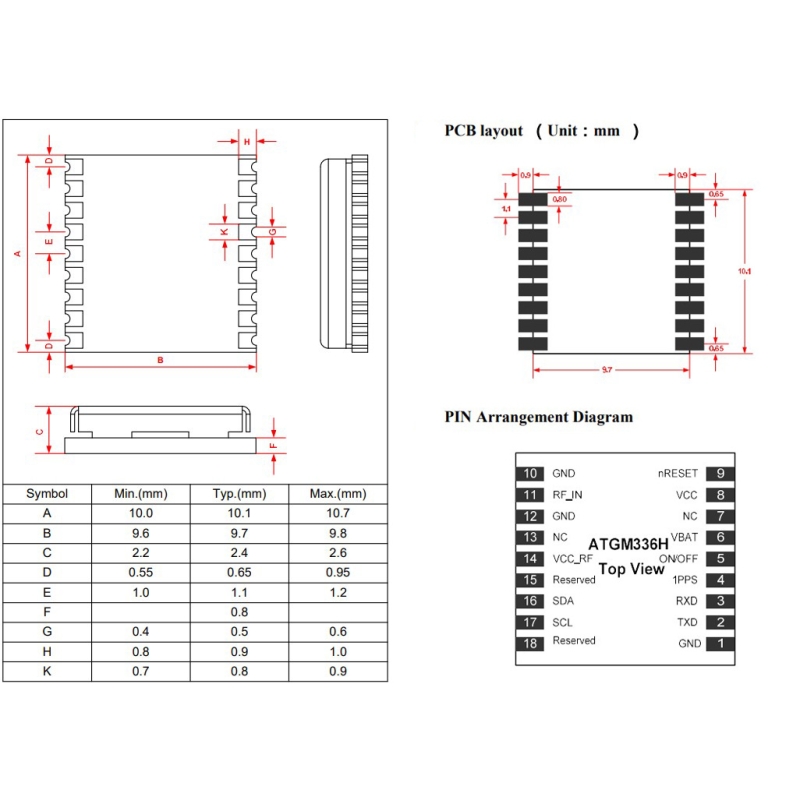

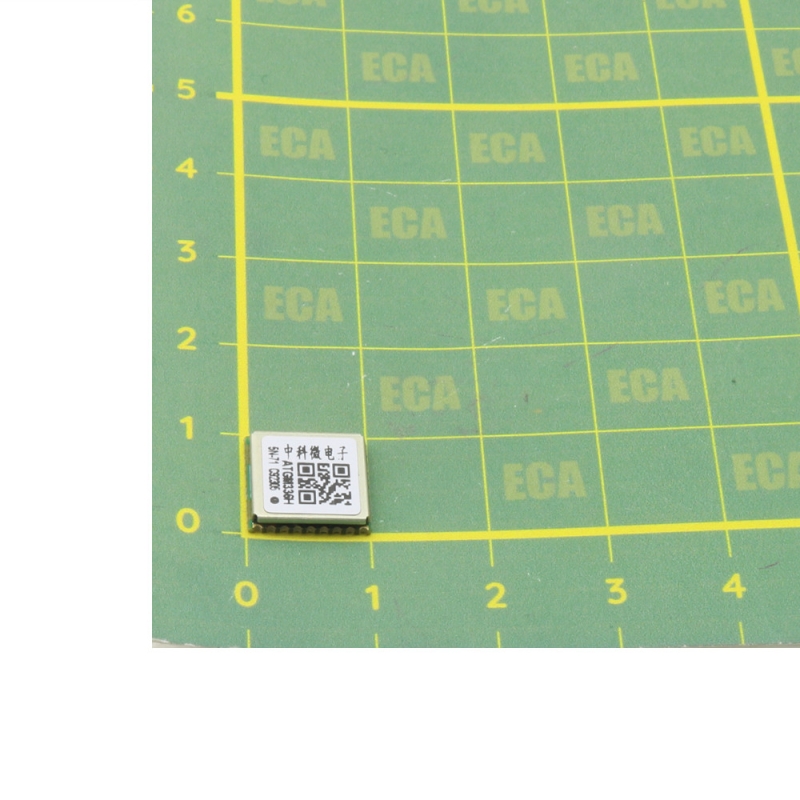

- ابعاد : 10x10x2 میلیمتر
عملکردهای موقعیت یابی و ناوبری:
- پشتیبانی از موقعیت یابی تک سیستمی سیستم های ناوبری ماهواره ای BDS/GPS/GLONASS
- موقعیت یابی مشترک چند سیستمی در هر ترکیبی
- پشتیبانی از سیستم های QZSS و SBAS
- پشتیبانی از A-GNSS
کاربرد
- سیستمهای ناوبری و موقعیت یابی
- ردیابی وسایل نقلیه
- پروژههای رباتیک
- برنامههای IoT (اینترنت اشیا)
- سنجش و تحلیل دادههای جغرافیایی
Introduction
The ATGM336H GPS module is a tiny (13mm x 16mm) constellation positioning and navigation device that is capable of connecting with up to six satellites to approximation its geolocation on earth. The ATGM336H is a great low-profile alternative to the similar NEO-6M GPS module that is commonly used in the Arduino/Raspberry Pi sphere. The ATGM336H has an accuracy of 2.5m and is capable of updating its coordinates 1-10 times per second. The GPS module uses a serial protocol to communicate with the Arduino platform (similar to the NEO-6M). Many of the libraries that work with other GPS modules also work with the ATGM336H, making it a great replacement for projects that require smaller geometries or weigh very little.
Specifications
Voltage range (VCC): 5V DC
I/O Voltage: 3.3V
Standard baud rate: 9600
Uses the ATGM366H-5N-31 GPS module
Works with GPS, BDS
LED indication when GPS has a fix (blinking LED)
Dimensions PCB (LxWxH): 16.2×13.8×5.3mm (without header pins)
