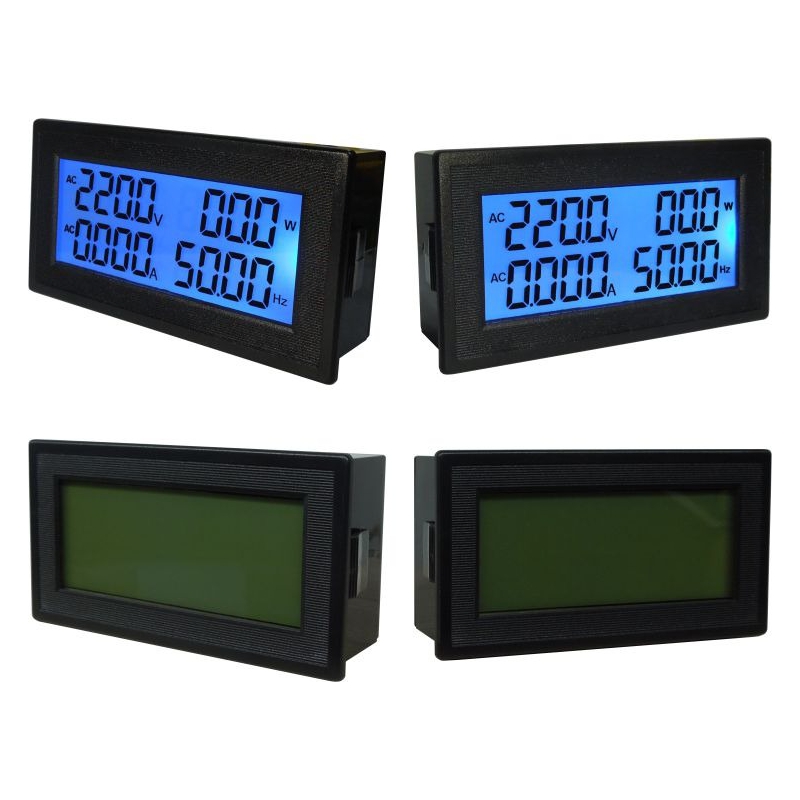

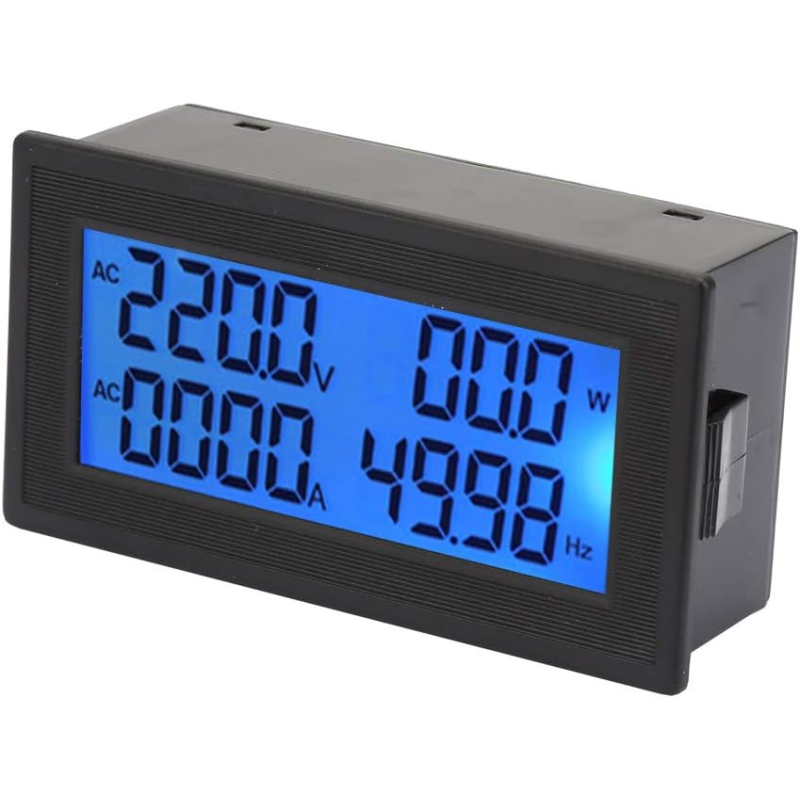

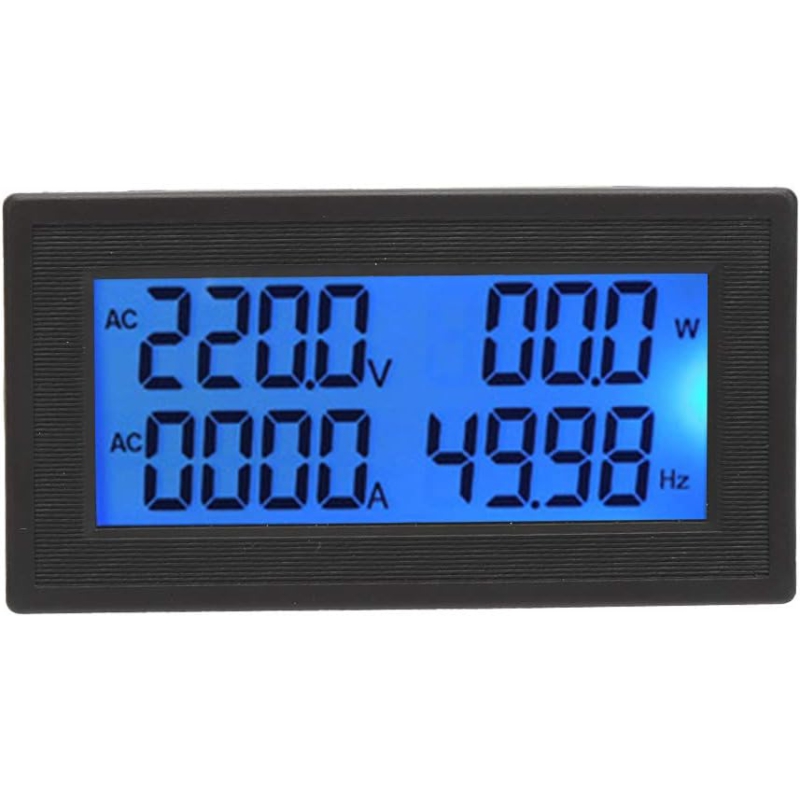

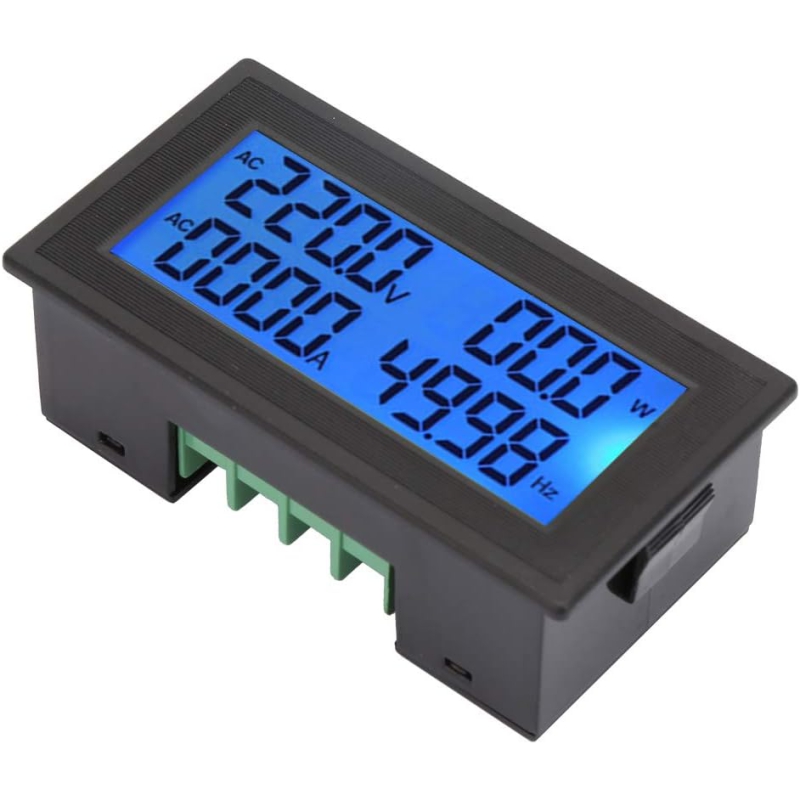

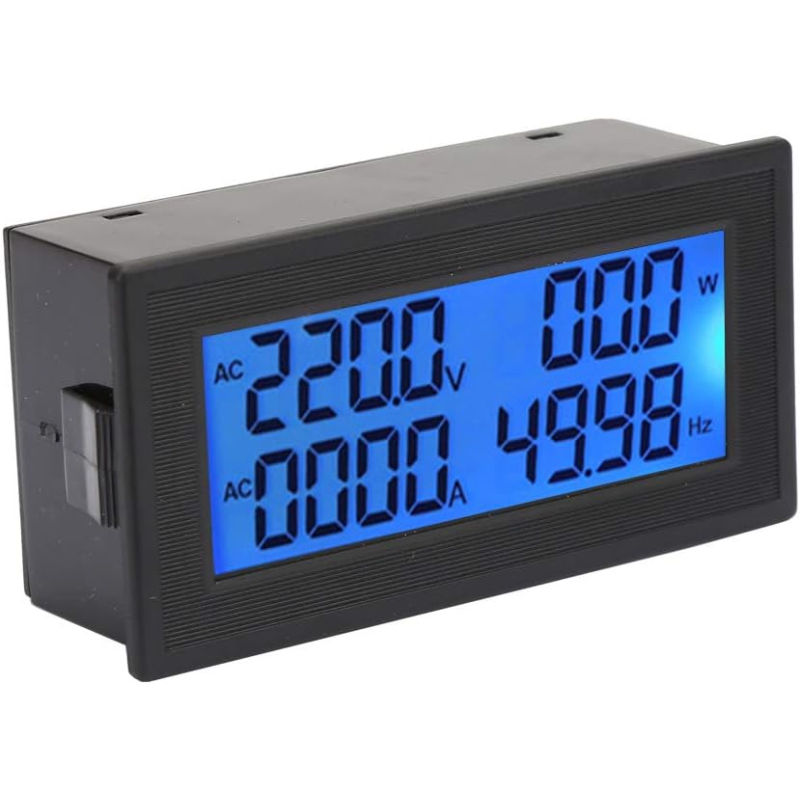

این مولتی فانکشن در واقع یک رو پنلی چند منظوره می باشد که با دارا بودن یک نمایشگر 2.5 اینچی با بک لایت آبی قابلیت سنجش پارامترهای الکتریکی را دارا می باشد. مولتی فانکشن روپنلی دیجیتالی قابلیت سنجش و اندازه گیری ولتاژ AC / جریان / توان / فرکانس / ضریب توان میباشد .
مشخصات
محدوده اندازه گیری ولتاژ: 0 الی 220 ولت AC
محدوده اندازه گیری جریان: حداکثر 20 آمپر
محدوده اندازه گیری توان: 0 الی 9999 کیلو وات ساعت
دقت اندازه گیری: 0.5% ± 2 رقم
اندازه گیری: حدود 2 بار در ثانیه
رابط ورودی/خروجی: دارای ترمینال جریان بالا 20 آمپر
فرکانس: 45.00 الی 65.00 هرتز
نشانگر ضریب توان : 0.000 الی 1.000
دارای نمایشگر 2.5 اینچی با بک لایت آبی
دمای عملیاتی: 10- الی 50+ درجه سانتی گراد
رطوبت کاری: 10 تا 80 درصد (بدون میعان)
فشار کاری: 80 الی 106 کیلو پاسکال
نکته
به نحوه اتصالات دقت نمایید.
هنگامی که ولتاژ کمتر از 100 ولت است، دقت0.01 ولت است.
هنگامی که ولتاژ بیشتر از 100 ولت است، دقت 0.1 ولت است.
با قطع برق تنظیمات ریست می شود.
دقت شود از این مولتی فانکشن فقط می توان برای اندازه گیری مدار موج سینوسی 45 الی 60 هرتز استفاده کرد،
استفاده برای اندازه گیری موج مربعی یا خروجی اینورتر آسیب خواهد دید.
این مولتی فانکشن مقدار RMS را نشان می دهد.
استفاده از تنظیمات مولتی فانکشن

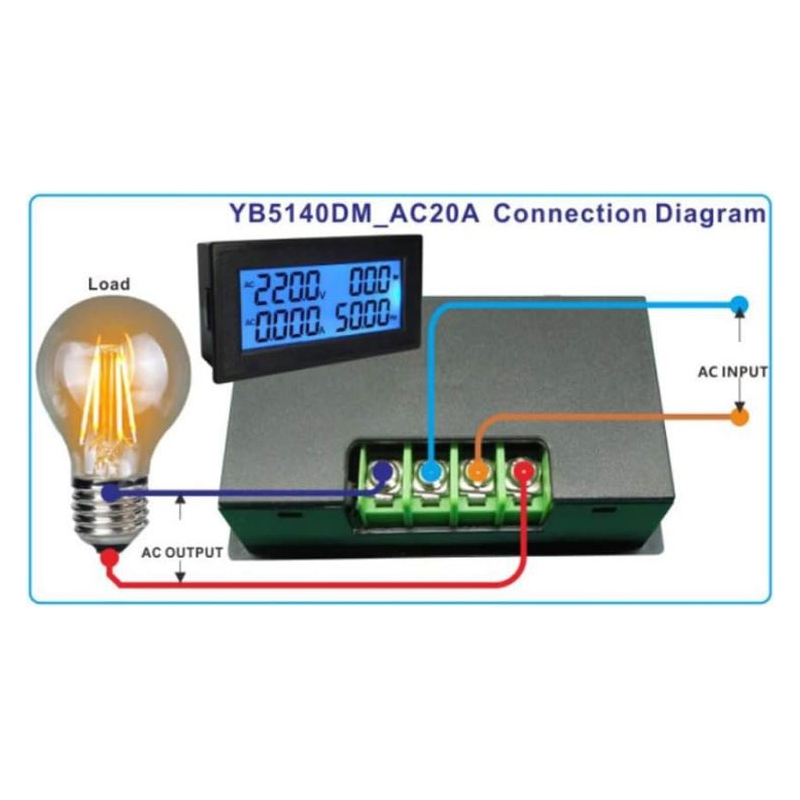

1- دو ترمینال وسط برای متصل کردن فاز و نول می باشد و دو ترمینال کناری برای اتصال مصرف کننده.
2- طبق سیم بندی موجود در توضیحات منبع و مصرف کننده را به مولتی فانکشن متصل کنید.

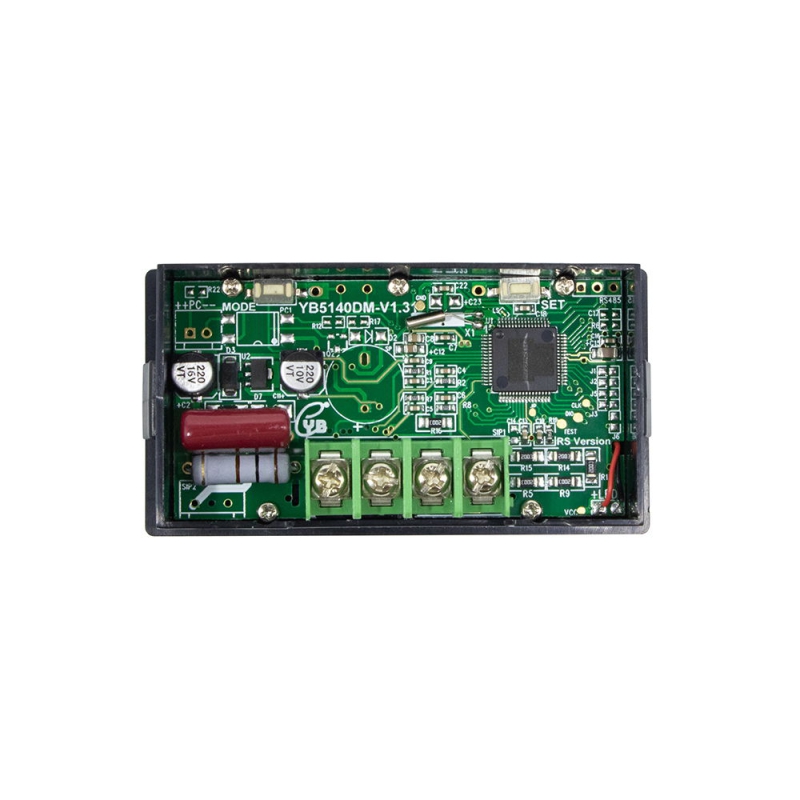

3- در داخل قاب دو عدد شستی کوچک با نام های mode و set موجود می باشد .
کلید mode
با هر بار فشار دادن، حالت نمایش را تغییر می یابد:
فقط نمایش فرکانس (Hz)
فقط نمایشگر ضریب توان(PF)
فقط نمایشگر انرژی(کیلووات ساعت)
نمایش چرخه (PF) یا (Hz)
نمایش چرخه (PF) یا (kWh)
نمایش چرخه ( هرتز) یا (کیلووات ساعت)
نمایش چرخه (هرتز)، (PF) یا (کیلووات ساعت)
آن را طولانی فشار دهید، وارد حالت تنظیمات شوید یا تأیید کنید.
کلید SET
هر بار که آن را فشار دهید، می توانید روشنایی نور پس زمینه را تغییر دهید: نور زیاد، نور کم، بدون نور.
حالت تنظیم: با هر بار فشار دادن، این مقدار تغییر پیدا میکند.
اگر به مدت طولانی فشار دهید، تنظیمات لغو و از خارج می شوید.
محتویات بسته بندی
یک عدد مولتی فانکشن
Specification
Measurement range: ACV130-500V; ACA0-100A
Resolution
When the voltage is less than 100V, the resolution is 0.01 V; when the voltage is greater than 100V, the resolution is 0.1V
The resolution of current less than 10A is 0.001 A; Over 10A, the resolution is 0.01 A
Measurement accuracy: 0.5% ± 2 digits
Measurement speed: about 2 times per second
Active power: 0-9999 KW
Frequency: 45.00-65.00 Hz
Power Factor: 0.000-1.000
Power: 0.000-9999 KWh
Operating temperature: -10 ~ + 50
Working humidity: 10 ~ 80% (without condensation)
Working pressure: 80 ~ 106 kPa
ناشناس –
سلام بلی دچار آسیب خواهد شد .
ناشناس –
سلام. در صورتی که یه دستگاه بهش وصل شه که جریانش گاهی مواقع بیشتر از 20 آمپر باشه این مولتی فانکشن آسیب خواهد دید یا نه؟
ناشناس –
سلام طبق اعلام سازنده دقت اندازه گیری: 0.5% ± 2 رقم ولی به صورت عملی تست نشده است . (دقت نمایید نگامی که ولتاژ کمتر از 100 ولت است، دقت0.01 ولت است. / هنگامی که ولتاژ بیشتر از 100 ولت است، دقت 0.1 ولت است.)
ناشناس –
سلام خسته نباشین. میتونه مقدار مصرفی 10 تا 200 میلی وات (وات خیلی پایین) رو نشون بده؟
ناشناس –
سلام امکان استفاده دارد ولی در نظر داشته باشید حداکثر تا 20 آمپر می باشد .
ناشناس –
سلام آیا میشه از این دستگاه کنار کنتور اصلی برق برای نمایش ولتاژ و جریان مصرفی استفاده کرد؟
ناشناس –
با استفاده از گزینه “موجود شد به من خبر بده” میتوانید بوسیله ایمیل، از تجدید موجودی این کالا مطلع شوید.
ناشناس –
این دستگاه کی موجود میشه ؟
ناشناس –
سلام متاسفانه اطلاعاتی در این مورد از سوی سازنده اعلام نشده است.
ناشناس –
سلام جناب مهندس، مقاومت داخلی ماژول چند اهم است؟ برای اندازه گیری جریان به ازای هر آمپر جریان چند ولت روی تجهیز افت ولتاژ داریم؟
