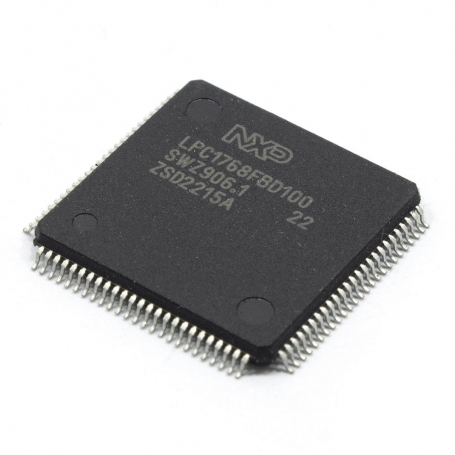

میکروکنترلر LPC1768FBD100

معرفی

میکروکنترلر LPC1768FBD100 دارای هسته پردازنده 32 بیتی ARM Cortex M3 توسط شرکت NXP ساخته شده است است و با فرکانس 100 مگاهرتز کار می کند. این میکروکنترلر 512 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر LPC1768FBD100 دارای 70 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.

میکروکنترلر LPC1768FBD100 دارای ولتاژ کاری 3.3 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

مشخصات

• سازنده : NXP
• دارای هسته 32 بیتی ARM Cortex M3
• ولتاژ کاری : 3.3 ولت
• سرعت: 100 Mhz
• حافظه: 512 kB
• پکیج : LQFP-100
• تعداد پین ها ورودی/خروجی : 70
• پروتکل های ارتباطی: I2C, SPI, UART/USART
• دمای کاری : -40 تا 85 درجه سانتیگراد

Introduction

The LPC1768FBD100 microcontroller has a 32-bit ARM Cortex M3 processor core made by NXP and operates at a frequency of 100MHz. This microcontroller provides 512KB of FLASH memory on the chip. The LPC1768FBD100 microcontroller has 70 input / output pins and communication protocols: I2C, SPI UART / USART.

The LPC1768FBD100 microcontroller has a working voltage of 3.3 volts and operates in the temperature range of -40 to +85 degrees Celsius.

Specification

Product Category: ARM Microcontrollers – MCU
Manufacturer: NXP
Mounting Style: SMD/SMT
Package / Case:     LQFP-100
Core:     ARM Cortex M3
Data Bus Width:     32 bit
Maximum Clock Frequency:     100 MHz
Program Memory Size:     512 kB
Data RAM Size:     64 kB
ADC Resolution:     12 bit
Operating Supply Voltage:     3.3 V
Maximum Operating Temperature:     + 85 C
Processor Series:     LPC17
Packaging:     Tray
Brand:     NXP Semiconductors
Data RAM Type:     SRAM
Height:     1.45 mm (Max)
Interface Type:     CAN, I2C, SPI, UART
Length:     14.1 mm (Max)
Minimum Operating Temperature:     – 40 C
Number of ADC Channels:     8
Number of I/Os:     70 I/O
Number of Timers/Counters:     3 Timer
Program Memory Type:     Flash
Series:     LPC17xx
Factory Pack Quantity:     90
Supply Voltage – Max:     3.6 V
Supply Voltage – Min:     2.4 V
Tradename:     LPC
Width:     14.1 mm (Max)
Unit Weight:     0.025687 oz
