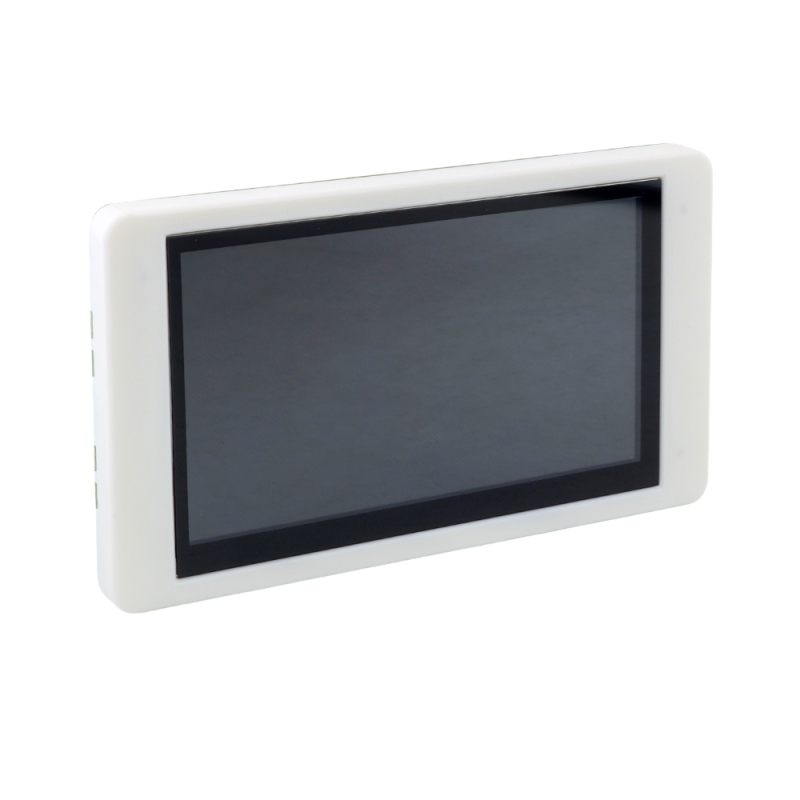

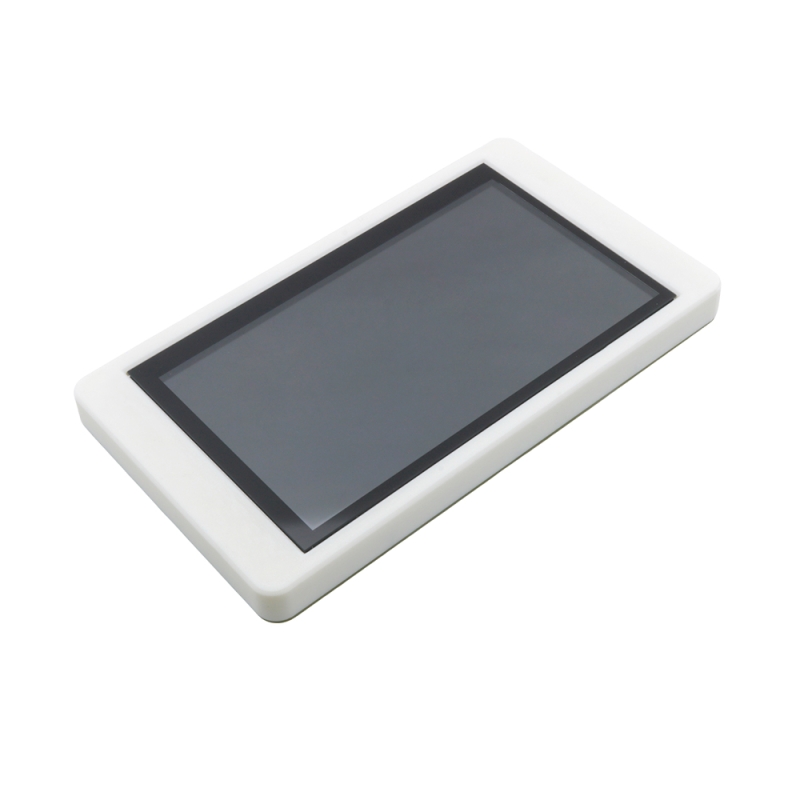

این قطعه، ماژول نمایشگر (LCD + تاچ + برد درایور) مخصوص دستگاههای Pick & Place مدل Neoden YY1 است که بهعنوان قطعه یدکی برای تعمیر، نگهداری و جایگزینی نمایشگر معیوب دستگاه استفاده میشود. طراحی این ماژول بهصورت اختصاصی توسط شرکت Neoden انجام شده و شامل یک صفحهنمایش رنگی با قاب نصب، تاچ یکپارچه و بورد کنترل داخلی است که مستقیماً به مادربرد اصلی دستگاه متصل میشود. این مجموعه رابط کاربری دستگاه را نمایش داده و کنترل دستی، تنظیمات و عملیات تولید را برای اپراتور امکانپذیر میکند.
مشخصات
- نوع نمایشگر: TFT LCD رنگی
- ابعاد پنل: حدود 7 اینچ
- رزولوشن: بین 800×480 پیکسل
- نوع تاچ: مقاومتی یا خازنی (Resistive/Capacitive)
- قاب محافظ: ABS سفید با فریم نصب اختصاصی
- درایور داخلی: برد کنترل سفارشی Neoden
- کانکتور ورودی: کانکتور 4 پین اختصاصی برای تغذیه + دیتا
- مصرف توان: کم، مناسب برای کارکرد 24/7
- سازگار با: فقط دستگاه Pick & Place Neoden YY1

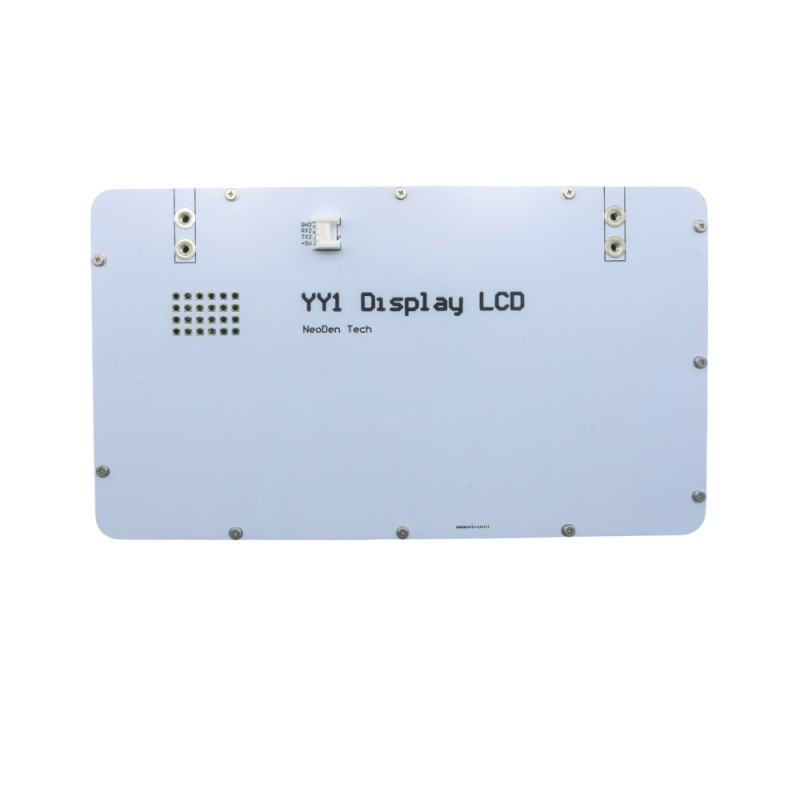

- دارای شمارهگذاری کارخانهای و پدهای تست سرویس
ویژگی
- طراحی کاملاً اختصاصی برای Neoden YY1
- ابعاد، کانکتورها و فرم فیزیکی این نمایشگر مختص این دستگاه است و با نمایشگرهای معمولی بازار قابل جایگزینی نیست.
- کیفیت تصویر مناسب برای رابط کاربری صنعتی
- رنگها و کنتراست بهگونهای انتخاب شدهاند که خوانایی منوها و اطلاعات فنی در محیطهای تولید حفظ شود.
- تاچ دقیق و بادوام
- برای عملیات روزانه اپراتور، شامل تنظیمات نازلها، اصلاح مختصات، کنترل سرعت، انتخاب برنامه مونتاژ و…
- نصب سریع و آسان
- به دلیل وجود فریم کامل، پیچهای از پیش تعیینشده و کانکتور مشخص، تعویض در کمتر از چند دقیقه انجام میشود.
- سازگاری کامل با سیستمعامل داخلی YY1
- بدون نیاز به برنامهریزی یا تنظیمات اضافه پس از اتصال، دستگاه بهصورت خودکار آن را شناسایی میکند.
موارد استفاده
این نمایشگر در مراحل زیر نقش اصلی دارد:

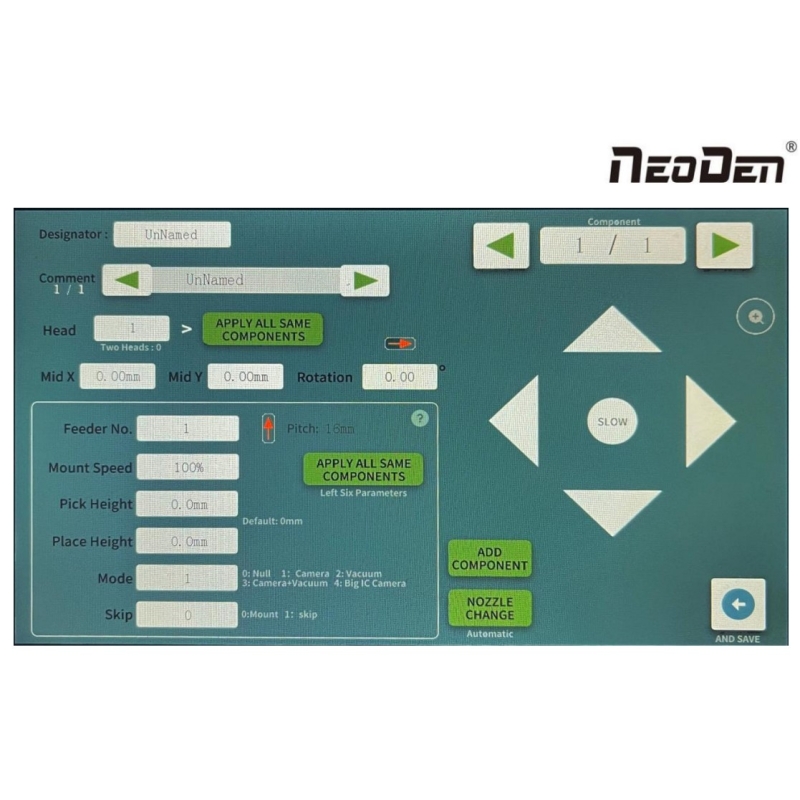

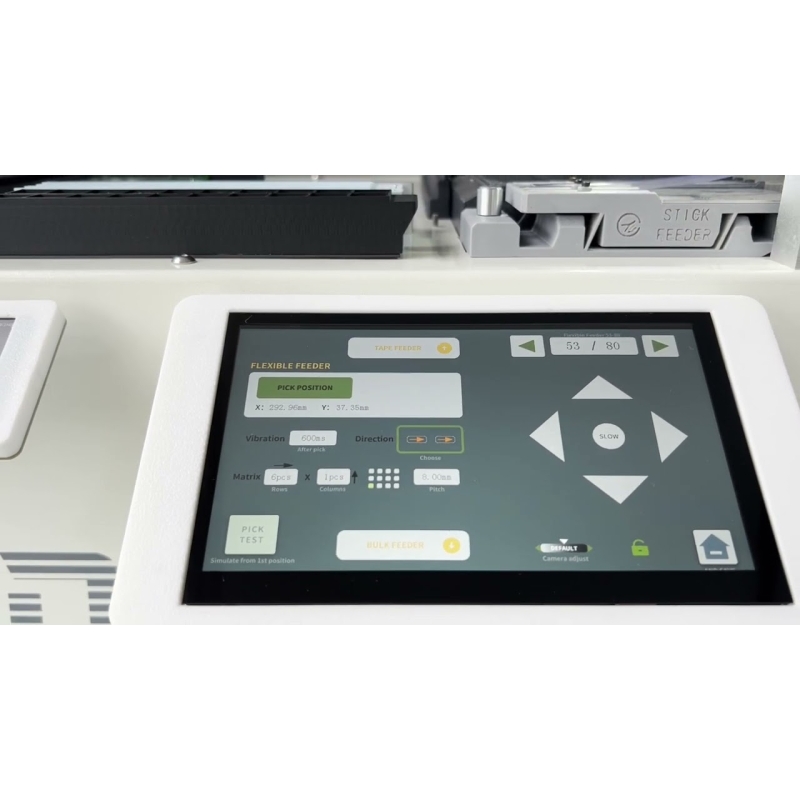

- نمایش رابط کاربری و کنترل دستگاه
-
- منوها، برنامههای Pick & Place، وضعیت نازلها، مسیر مونتاژ، اطلاعات فیلیست و موقعیتها.
- انجام تنظیمات اولیه و کالیبراسیون برای:
-
- همترازی PCB
- کالیبراسیون دوربین
- انتخاب نازل
- تنظیم سرعت و موقعیتگذاری

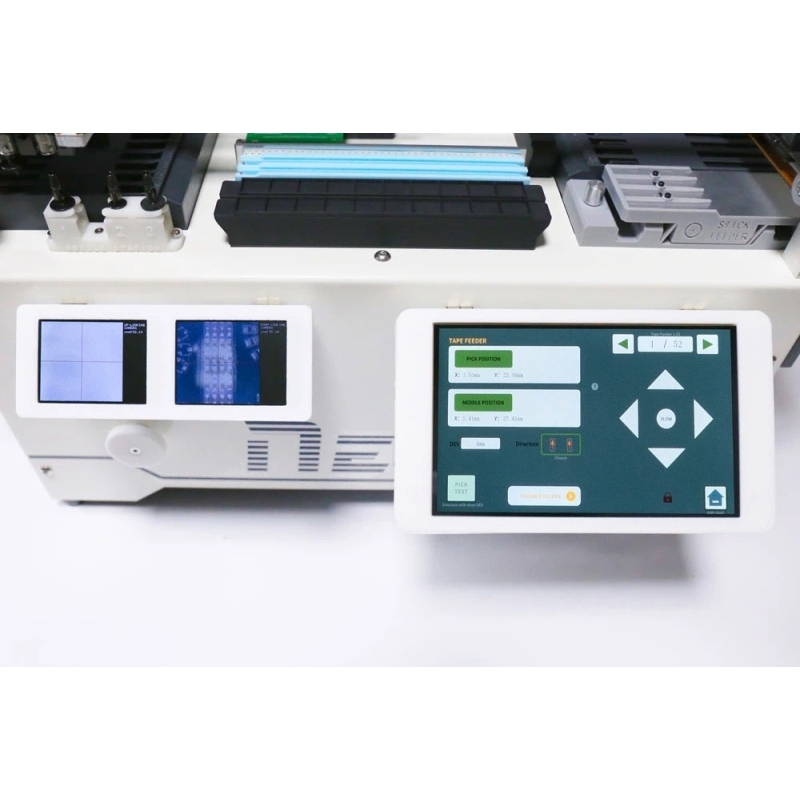

- مانیتور کردن وضعیت دستگاه در حین کار
- مثل تعداد قطعات قرار داده شده، خطاها، هشدارها، و عملکرد محورهای حرکتی.
کاربردهای رایج
این ماژول یک نمایشگر کامل یدکی (LCD + تاچ + درایور) مخصوص دستگاه Pick & Place Neoden YY1 است که بهطور مستقیم به مادربرد دستگاه متصل شده و رابط کاربری و کنترل عملیات را نمایش میدهد. از آن برای جایگزینی نمایشگر آسیبدیده، رفع خطاهای تصویری و حفظ عملکرد صحیح دستگاه در خطوط تولید SMT استفاده میشود.
- تعویض نمایشگر آسیبدیده یا شکسته دستگاه YY1
- رفع مشکلاتی مثل: عدم نمایش تصویر، تاچ غیر دقیق، فریز شدن صفحه، لکهسفیدی LCD، خطوط عمودی
- استفاده در فرآیند نگهداری پیشگیرانه (Preventive Maintenance)
- جایگزینی قطعه در صورت فرسودگی یا خرابی backlight
- تعمیرات دستگاههای مونتاژ SMT در کارگاهها و خطوط تولید
